WO2024170369 - BIEGEVORRICHTUNG ZUR HERSTELLUNG EINER WICKELMATTE FÜR EINEN ROTOR ODER EINEN STATOR EINER ELEKTRISCHEN MASCHINE
National phase entry is expected:
Publication Number
WO/2024/170369
Publication Date
22.08.2024
International Application No.
PCT/EP2024/053005
International Filing Date
07.02.2024
Title **
[German]
BIEGEVORRICHTUNG ZUR HERSTELLUNG EINER WICKELMATTE FÜR EINEN ROTOR ODER EINEN STATOR EINER ELEKTRISCHEN MASCHINE
[English]
BENDING DEVICE FOR PRODUCING A WINDING MAT FOR A ROTOR OR A STATOR OF AN ELECTRIC MACHINE
[French]
DISPOSITIF DE CINTRAGE SERVANT À PRODUIRE UN VOILE D'ENROULEMENT POUR UN ROTOR OU UN STATOR D'UNE MACHINE ÉLECTRIQUE
Applicants **
ZF FRIEDRICHSHAFEN AG
Löwentaler Straße 20
88046 Friedrichshafen, DE
Inventors
EBERT, Matthias
Brückenstr. 20
97267 Himmelstadt, DE
SCHEUPLEIN, Alexander
Hauptstraße 26
97618 Hohenroth, DE
SCHNEIDER, Ralf
Froschgasse 6
97440 Werneck, DE
MAISS, Martin
Gulbranssonstraße 43
97525 Schwebheim, DE
Priority Data
102023201316.9
16.02.2023
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1117 | |
| EPO | Filing, Examination | 4529 | |
| Japan | Filing | 591 | |
| South Korea | Filing | 574 | |
| USA | Filing, Examination | 2710 |
Total: 9,521 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[German]

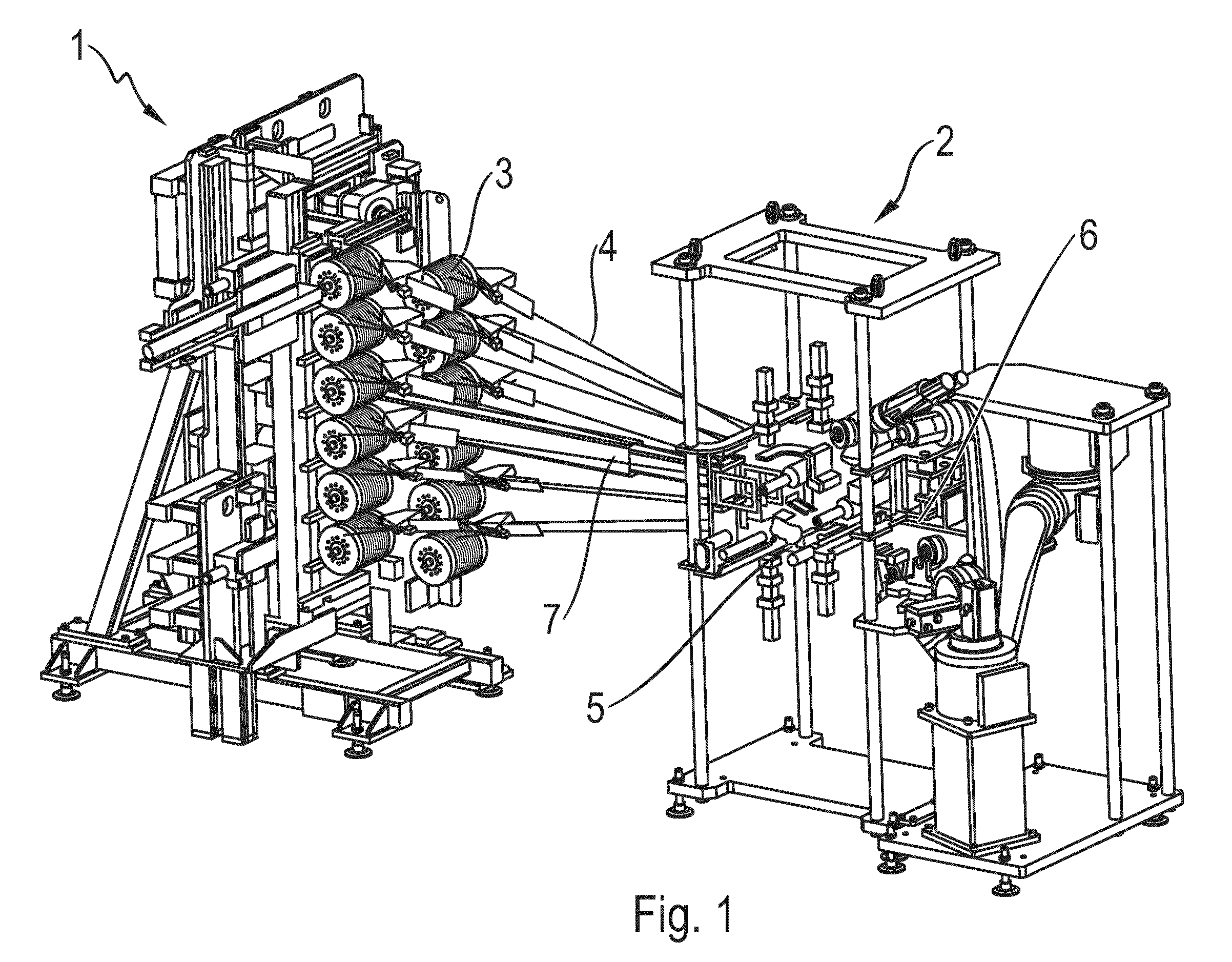

Die Erfindung betrifft eine Biegevorrichtung zur Herstellung einer Wickelmatte für einen Rotor oder einen Stator einer elektrischen Maschine, umfassend ein Spulenmagazin mit einer Vielzahl von Drahtspulen (3), die jeweils mit einem von einer Vielzahl von Leitern (4) bestückt sind; eine Biegeeinheit (2) mit stabförmigen Drahtführungen, in denen jeweils ein Leiter (4) geführt ist, mindestens zwei Biegeköpfen zur Ausbildung von Wickelköpfen an den Leitern (4) und mindestens zwei Biegebacken zur Prägung von Lagensprüngen an den Leitern (4); sowie ein Transportsystem (6) mit mehreren Spindeln und einer Fördereinheit zum Abtransport der zu einer Wickelmatte gebogenen Leiter (4), wobei die Biegevorrichtung in einem Takt betreibbar ist, dadurch gekennzeichnet, dass das Spulenmagazin ein Paternostermagazin (1) ist und die Biegeeinheit (2) eine Paternosterführung (5) umfasst, in der die Drahtführungen geführt sind, und in dem Paternostermagazin (1) und der Paternosterführung (5) eine gleichlaufende Paternosterbewegung der Drahtspulen (3) und der Drahtführungen einstellbar ist.[English]
