WO2024263345 - SINGLE STAGE SYNCHRONOUS SOLID STATE TRANSFORMER SYSTEM
National phase entry:
Publication Number
WO/2024/263345
Publication Date
26.12.2024
International Application No.
PCT/US2024/031181
International Filing Date
26.05.2024
Title **
[English]
SINGLE STAGE SYNCHRONOUS SOLID STATE TRANSFORMER SYSTEM
[French]
SYSTÈME DE TRANSFORMATEUR À SEMI-CONDUCTEURS SYNCHRONE À ÉTAGE UNIQUE
Applicants **
MAZUREK, Lee Fredrik
58 Pleasant Street
Groton, CT 06340, US
Inventors
MAZUREK, Lee Fredrik
58 Pleasant Street
Groton, CT 06340, US
Priority Data
18/336,984
17.06.2023
US
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
USPTO
* |
| * | |
| Applicant's Legal Status |
Natural Person
* |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1219 | |
| EPO | Filing, Examination | 5864 | |
| Japan | Filing | 597 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2280 |
Total: 10535 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

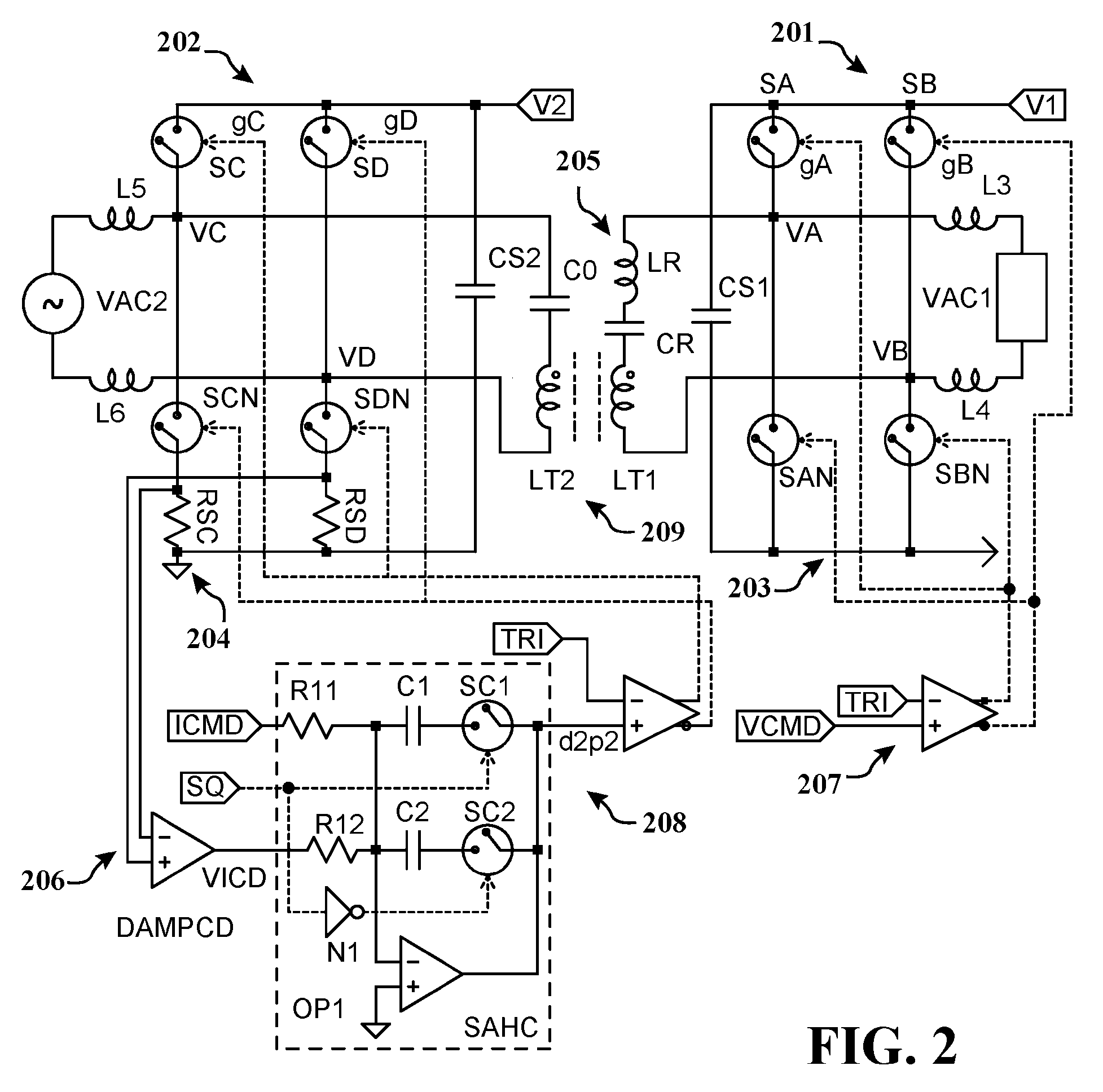

An input line connected current controlled bridge is dynamically coupled to an output line connected voltage controlled bridge of a single stage bidirectional isolated resonant power supply using a synchronous average harmonic current controller. A bridge current sensor measures low frequency and switching current across nodes of the current controlled bridge. Synchronous average harmonic bridge current is controlled using superimposed non-modulated and modulated feedback respectively to track a line current command and linearize coupling to the voltage controlled bridge. A power factor correction signal drives the line current command to regulate DC voltage busses. A feedforward and feedback trim circuit generates a command to the voltage controlled bridge to track input line voltage with attenuated harmonics. The single stage power supply has a defined interface to synchronize and regulate power sharing for one or more modules.[French]
La présente invention concerne un pont commandé par courant connecté à une ligne d'entrée qui est couplé de manière dynamique à un pont commandé en tension connecté à une ligne de sortie d'une alimentation électrique résonante isolée bidirectionnelle à étage unique à l'aide d'un dispositif de commande de courant harmonique moyen synchrone. Un capteur de courant de pont mesure une basse fréquence et un courant de commutation à travers les noeuds du pont commandé cunéiforme. Un courant de pont harmonique moyen synchrone est commandé à l'aide d'une rétroaction non modulée et modulée superposée respectivement pour suivre une commande de courant de ligne et un couplage de linéarisation au pont commandé en tension. Un signal de correction de facteur de puissance commande la commande de courant de ligne pour réguler les bus de tension continue. Un circuit d'ajustement à rétroaction et à rétroaction génère une commande au pont commandé en tension pour suivre la tension de ligne d'entrée avec des harmoniques atténuées. L'alimentation électrique à étage unique a une interface définie pour synchroniser et réguler le partage de puissance pour un ou plusieurs modules.
