WO2024215317 - POWER SUPPLY SYSTEM AND METHOD FOR AN INDUCTIVE LOAD
National phase entry is expected:
Publication Number
WO/2024/215317
Publication Date
17.10.2024
International Application No.
PCT/US2023/018287
International Filing Date
12.04.2023
Title **
[English]
POWER SUPPLY SYSTEM AND METHOD FOR AN INDUCTIVE LOAD
[French]
SYSTÈME D'ALIMENTATION ÉLECTRIQUE ET PROCÉDÉ POUR UNE CHARGE INDUCTIVE
Applicants **
SAIA-BURGESS LLC
801 Scholz Drive
Vandalia, Ohio 45377, US
Inventors
LEVINE, Kenneth S.
801 Scholz Drive
Vandalia, Ohio 45377, US
STIENECKER, Adam
801 Scholz Drive
Vandalia, Ohio 45377, US
KEENER, Kurtis David
801 Scholz Drive
Vandalia, Ohio 45377, US
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
USPTO
* |
| * | |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1281 | |
| EPO | Filing, Examination | 8944 | |
| Japan | Filing | 588 | |
| South Korea | Filing | 482 | |
| USA | Filing, Examination | 2880 |
Total: 14175 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

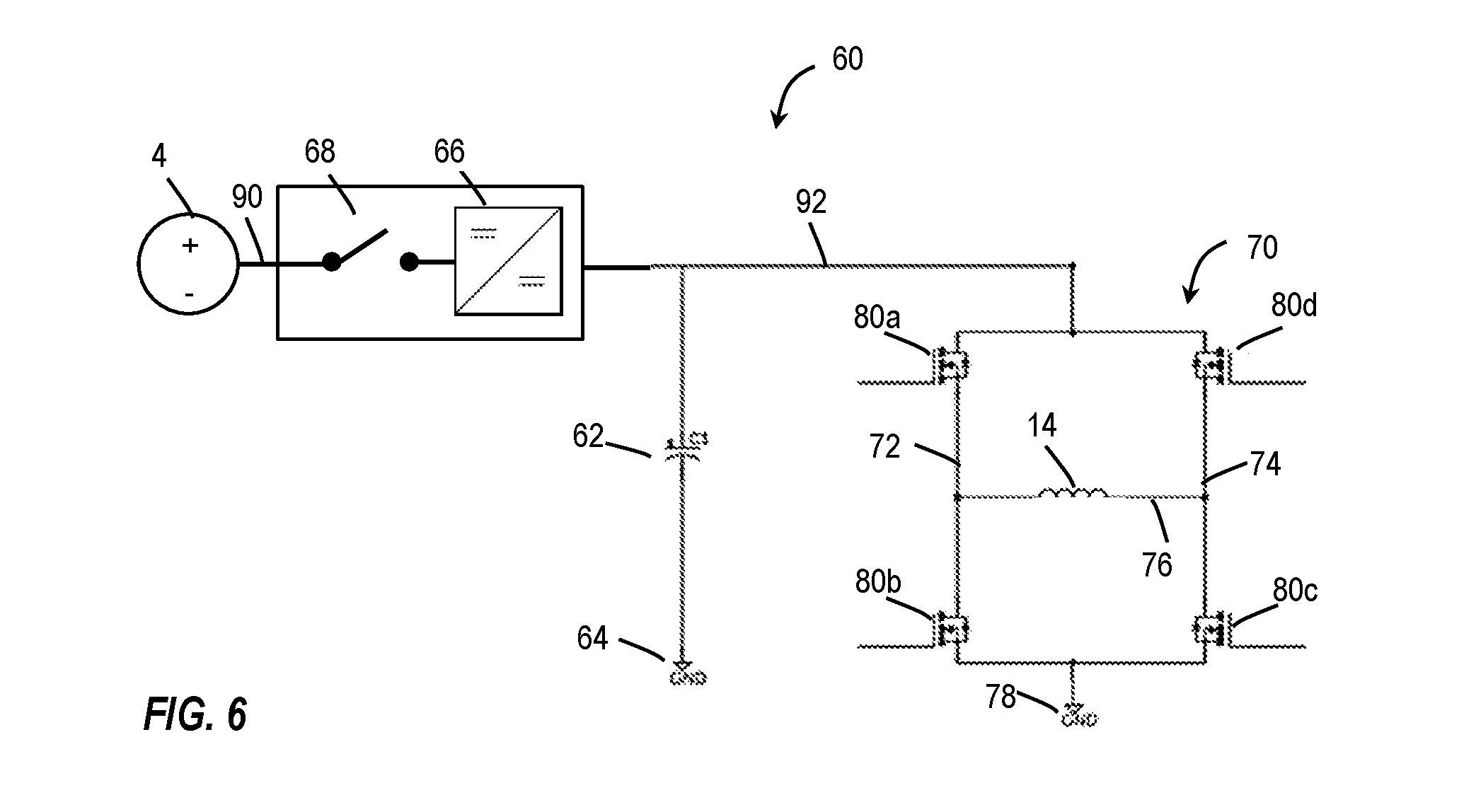

A power supply system is provided for energizing a wire coil of an inductive load, such as a solenoid, with a DC power source. A power supply circuit includes an energy storage device, a DC-to-DC boost converter that steps-up voltage from the DC power source to the energy storage device, a charge switch that regulates flow of electric current from the DC power source to the energy storage device, and a discharge switch that regulates flow of electric current from the energy storage device to the wire coil. A processor executes instructions stored on a memory to implement a power supply method that includes controlling the charge switch and discharge switch to sequentially charge the energy storage device using the DC power source, and discharge the energy storage device to energize the wire coil.[French]
