WO2024162879 - A HANDHELD BATTERY POWERED CHAINSAW WITH A CENTRIFUGAL CLUTCH
National phase entry is expected:
Publication Number
WO/2024/162879
Publication Date
08.08.2024
International Application No.
PCT/SE2023/051291
International Filing Date
20.12.2023
Title **
[English]
A HANDHELD BATTERY POWERED CHAINSAW WITH A CENTRIFUGAL CLUTCH
[French]
SCIE À CHAÎNE ALIMENTÉE PAR BATTERIE PORTATIVE, DOTÉE D'UN EMBRAYAGE CENTRIFUGE
Applicants **
HUSQVARNA AB
561 82 Huskvarna, SE
Inventors
PETTERSSON, Johannes
Husqvarna AB
IP Dept.
561 82 Huskvarna, SE
Priority Data
2350081-2
30.01.2023
SE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
SPRO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1147 | |
| EPO | Filing, Examination | 5536 | |
| Japan | Filing | 593 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 10486 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

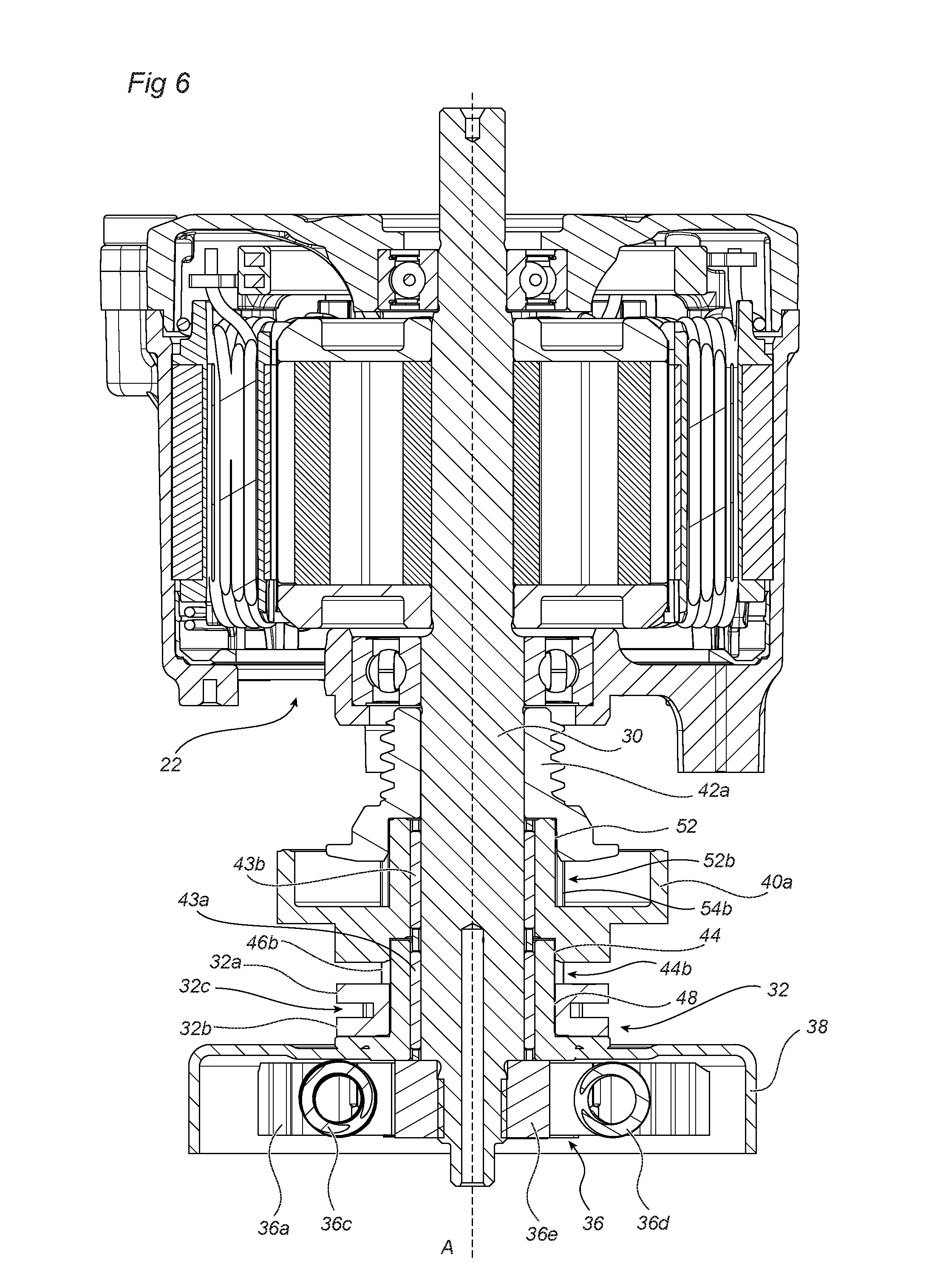

A handheld battery-powered chainsaw comprises an electric motor (22); and a transmission arrangement (28) coupled to the electric motor (22), the transmission arrangement (28) comprising a saw chain drive sprocket (32) configured to mesh with and drive a saw chain, wherein the transmission arrangement (28) further comprises a centrifugal clutch comprising a drive member (36) configured to receive rotary power from the electric motor (22), and a clutch drum (38) configured to variably engage with the drive member (36) to be rotated by the drive member (36) about a rotation axis (A) and thereby transmit rotary power to the saw chain (16). The transmission arrangement (28) further comprises a brake arrangement comprising a brake drum (40a) rotationally locked, with regard to the rotation axis (A), to the clutch drum (38) via a first keyed interface (44).[French]
Est divulguée une scie à chaîne, alimentée par batterie portative et comprenant un moteur électrique (22) ; ainsi qu'un agencement de transmission (28) couplé au moteur électrique (22), l'agencement de transmission (28) comprenant un pignon d'entraînement (32) de chaîne de scie, configuré pour s'engrener avec une chaîne de scie et l'entraîner, l'agencement de transmission (28) comprenant en outre un embrayage centrifuge comprenant un élément d'entraînement (36) conçu pour recevoir une puissance de rotation provenant du moteur électrique (22), et un tambour d'embrayage (38) conçu pour venir en prise de façon variable avec l'élément d'entraînement (36) afin d'être entraîné en rotation par celui-ci (36) autour d'un axe de rotation (A) et transmettre ainsi la puissance de rotation à la chaîne de scie (16). L'agencement de transmission (28) comprend en outre un agencement de freinage comprenant un tambour de frein (40a) bloqué en rotation, par rapport à l'axe de rotation (A), sur le tambour d'embrayage (38) par l'intermédiaire d'une première interface clavetée (44).
