WO2025257649 - WIDEBAND WILKINSON POWER DIVIDER/COMBINER FOR UNIVERSAL 5G/6G AND LEO SATELLITE COMMUNICATION
National phase entry is expected:
Publication Number
WO/2025/257649
Publication Date
18.12.2025
International Application No.
PCT/IB2025/055479
International Filing Date
27.05.2025
Title **
[English]
WIDEBAND WILKINSON POWER DIVIDER/COMBINER FOR UNIVERSAL 5G/6G AND LEO SATELLITE COMMUNICATION
[French]
COMBINEUR-DIVISEUR DE PUISSANCE DE WILKINSON À LARGE BANDE POUR COMMUNICATION PAR SATELLITE 5G/6G ET LEO UNIVERSELLE
Applicants **
SWIFTLINK TECHNOLOGIES INC.
13575 Commerce Parkway, Suite 140
Richmond, British Columbia V6V 2L1, CA
Inventors
CHEN, Thomas Shoutao
13575 Commerce Parkway, Suite 140
Richmond, British Columbia V6V 2L1, CA
NAVARATNE, Donuwan
13575 Commerce Parkway, Suite 140
Richmond, British Columbia V6V 2L1, CA
HILL, Robert
13575 Commerce Parkway, Suite 140
Richmond, British Columbia V6V 2L1, CA
AHMAD, Aqeel
13575 Commerce Parkway, Suite 140
Richmond, British Columbia V6V 2L1, CA
EL SAWAF, Heba
13575 Commerce Parkway, Suite 140
Richmond, British Columbia V6V 2L1, CA
WU, Wenjing
13575 Commerce Parkway, Suite 140
Richmond, British Columbia V6V 2L1, CA
Priority Data
63/660,036
14.06.2024
US
18/902,278
30.09.2024
US
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
CIPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1575 | |
| EPO | Filing, Examination | 9481 | |
| Japan | Filing | 599 | |
| South Korea | Filing | 608 | |
| USA | Filing, Examination | 11110 |
Total: 23373 USD
Abstract[English]

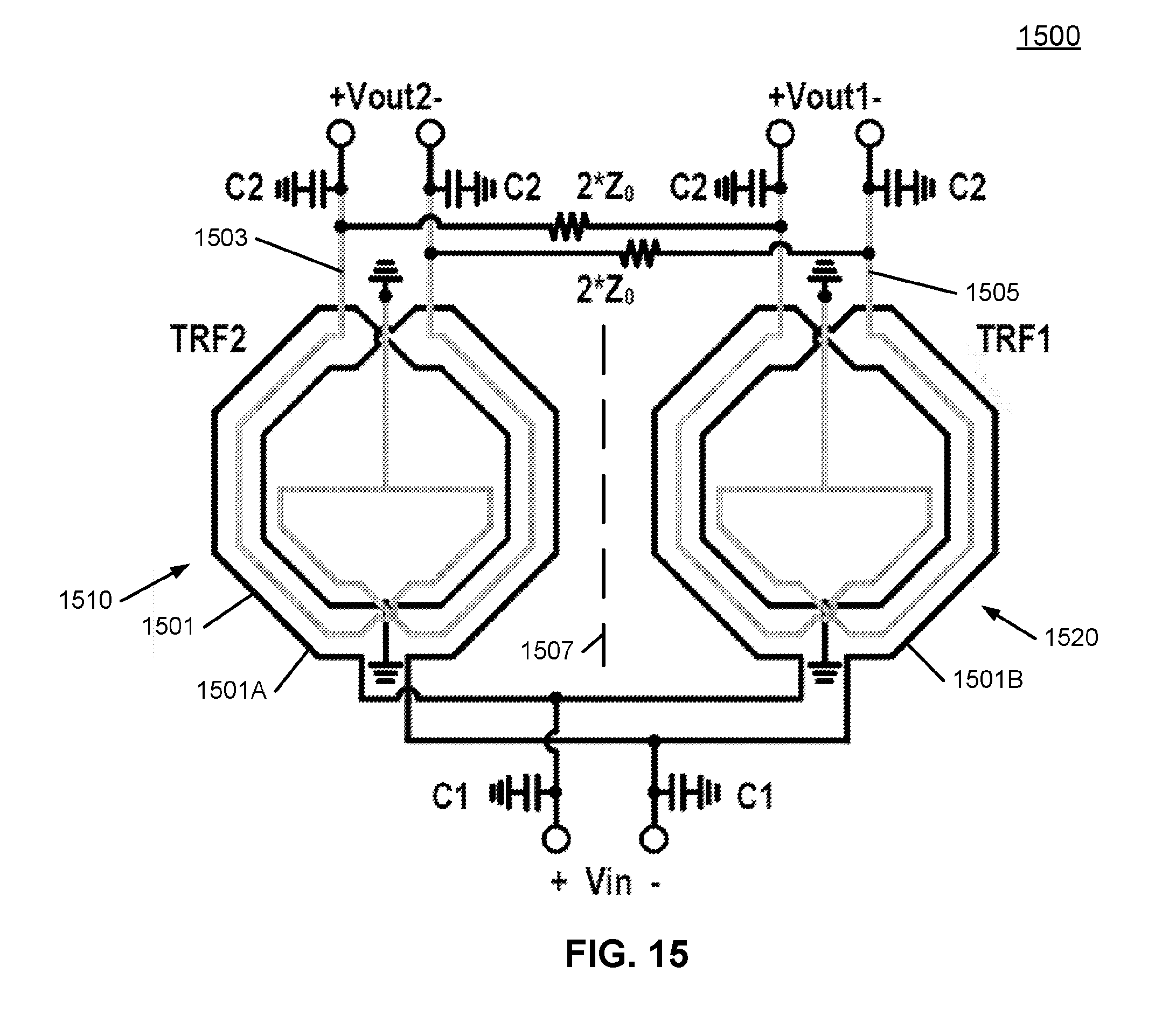

According to one embodiment, a Wilkinson power divider/combiner (WPDC) circuit includes a pair of first differential ports including a Vin+ port and a Vin– port, a pair of second differential ports including a Vout1+ port and a Vout1– port, and a pair of third differential ports including a Vout2+ port and a Vout2– port. The WPDC circuit includes a first transformer winding having a first end coupled to the Vin+ port and a second end coupled to the Vin- port, a second transformer winding having a first end as Vout1+ port and a second end as Vout1- port, the second transformer winding magnetically coupled to a first portion of the first transformer winding, and a third transformer winding having a first end as Vout2+ port and a second end as Vout2- port, the third transformer winding magnetically coupled to a second portion of the first transformer winding.[French]
Selon un mode de réalisation, un circuit vombineur-diviseur de puissance de Wilkinson (WPDC) comprend une paire de premiers ports différentiels comprenant un port Vin+ et un port Vin-, une paire de deuxièmes ports différentiels comprenant un port Vout1+ et un port Vout1-, et une paire de troisièmes ports différentiels comprenant un port Vout2+ et un port Vout2-. Le circuit WPDC comprend un premier enroulement de transformateur ayant une première extrémité couplée au port Vin+ et une deuxième extrémité couplée au port Vin-, un deuxième enroulement de transformateur ayant une première extrémité en tant que port Vout1+ et une deuxième extrémité en tant que port Vout1-, le deuxième enroulement de transformateur étant couplé magnétiquement à une première partie du premier enroulement de transformateur, et un troisième enroulement de transformateur ayant une première extrémité en tant que port Vout2+ et une deuxième extrémité en tant que port Vout2-, le troisième enroulement de transformateur étant couplé magnétiquement à une deuxième partie du premier enroulement de transformateur.
