WO2025233900 - CIRCUIT BREAKER WITH SUPER-CAPACITOR ENERGY ARRESTER
National phase entry is expected:
Publication Number
WO/2025/233900
Publication Date
13.11.2025
International Application No.
PCT/IB2025/054890
International Filing Date
09.05.2025
Title **
[English]
CIRCUIT BREAKER WITH SUPER-CAPACITOR ENERGY ARRESTER
[French]
DISJONCTEUR AVEC BLOQUEUR D'ÉNERGIE À SUPERCONDENSATEURS
Applicants **
EATON INTELLIGENT POWER LIMITED
Inventors
DENG, Zhixi
LIU, Jianyang
JIAO, Qianqian
RAMAMURTHY, Shyam
LICHAUER, Andrew W.
ZHOU, Xin
SUBRAMANIAM, Karthikeyan
Priority Data
63/645,457
10.05.2024
US
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1967 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 2093 | |
| South Korea | Filing, Examination, Granting | 1945 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,871
Contact Us
Abstract[English]

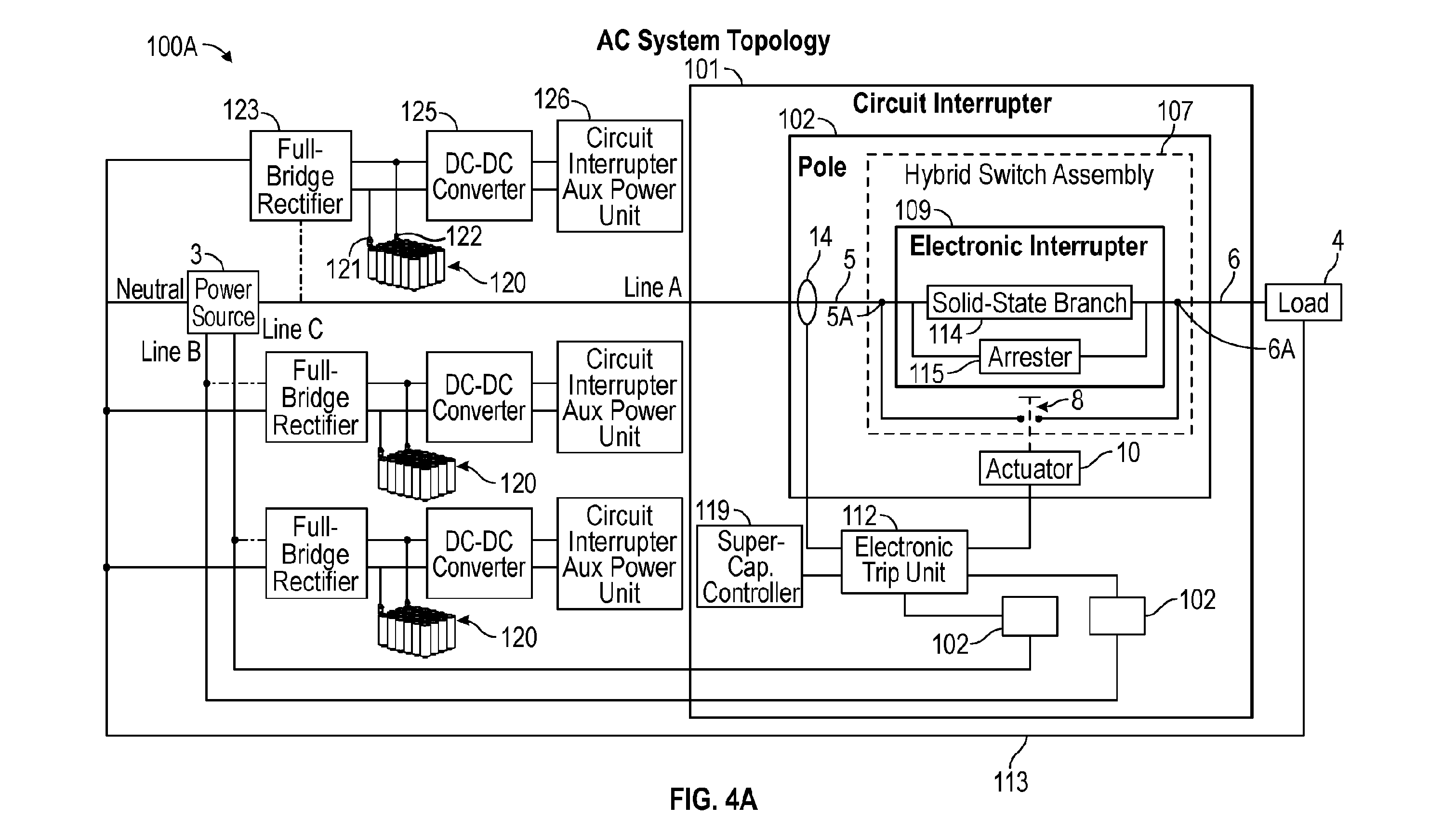

A hybrid circuit breaker system (100A) integrates the use of a super-capacitor bank (120) in each pole to absorb system inductive energy produced during current interruption under fault conditions. Under normal conditions, the super-capacitor bank (120) is disconnected from the line and neutral conductors and current is fully conducted by mechanical contacts (8). When a fault condition is detected, the mechanical contacts (8) are opened and a parallel solid-state branch (114) gets powered on to commutate the current. The super-capacitor bank (120) gets connected to the line and neutral conductors once the solid-state branch (114) is fully conducting, which diverts some current to the super-capacitor bank (120). The solid-state branch (114) gets powered off after a short time, and current interruption is completed by an arrester branch (115) parallel with the solid-state branch (114). The super-capacitor bank (120) gets charged during the current interruption operation, and can provide auxiliary power to the hybrid circuit interrupter and critical loads after current interruption is complete.[French]
Un système (100A) de disjoncteur hybride intègre l'utilisation d'un banc (120) de supercondensateurs dans chaque pôle pour absorber l'énergie inductive du système produite pendant une interruption de courant dans des conditions de défaut. Dans des conditions normales, le banc (120) de supercondensateurs est déconnecté des conducteurs de ligne et de neutre et le courant est entièrement conduit par des contacts mécaniques (8). Lorsqu'une condition de défaut est détectée, les contacts mécaniques (8) sont ouverts et une branche parallèle (114) à semi-conducteurs est mise sous tension pour commuter le courant. Le banc (120) de supercondensateurs est connecté aux conducteurs de ligne et de neutre une fois que la branche (114) à semi-conducteurs est entièrement conductrice, ce qui dévie un certain courant vers le banc (120) de supercondensateurs. La branche (114) à semi-conducteurs est mise hors tension après un court laps de temps, et une interruption de courant est achevée par une branche (115) d'arrêt parallèle à la branche (114) à semi-conducteurs. Le banc de supercondensateurs (120) est chargé pendant l'opération d'interruption de courant, et peut fournir une alimentation auxiliaire à l'interrupteur de circuit hybride et à des charges critiques après que l'interruption de courant a été achevée.
