WO2025172764 - BEND LIMITER CONFIGURED TO PREVENT A FIBER OPTIC CABLE FROM BENDING BEYOND A MINIMUM BEND RADIUS TO MITIGATE SIGNAL DEGRADATION
National phase entry is expected:
Publication Number
WO/2025/172764
Publication Date
21.08.2025
International Application No.
PCT/IB2025/000053
International Filing Date
11.02.2025
Title **
[English]
BEND LIMITER CONFIGURED TO PREVENT A FIBER OPTIC CABLE FROM BENDING BEYOND A MINIMUM BEND RADIUS TO MITIGATE SIGNAL DEGRADATION
[French]
LIMITEUR DE COURBURE CONÇU POUR EMPÊCHER UN CÂBLE À FIBRE OPTIQUE DE SE COURBER AU-DELÀ D'UN RAYON DE COURBURE MINIMAL POUR ATTÉNUER LA DÉGRADATION DE SIGNAL
Applicants **
BELDEN CANADA ULC
Inventors
LEVY, Moise
CARBONI, Massimo, P.
Priority Data
63/552,492
12.02.2024
US
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
CIPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2373 | |
| EPO | Filing, Examination, Granting | 14948 | |
| Japan | Filing, Examination, Granting | 2338 | |
| South Korea | Filing, Examination, Granting | 2536 | |
| USA | Filing, Examination, Granting | 4940 |
Total:
27,135
Contact Us
Abstract[English]

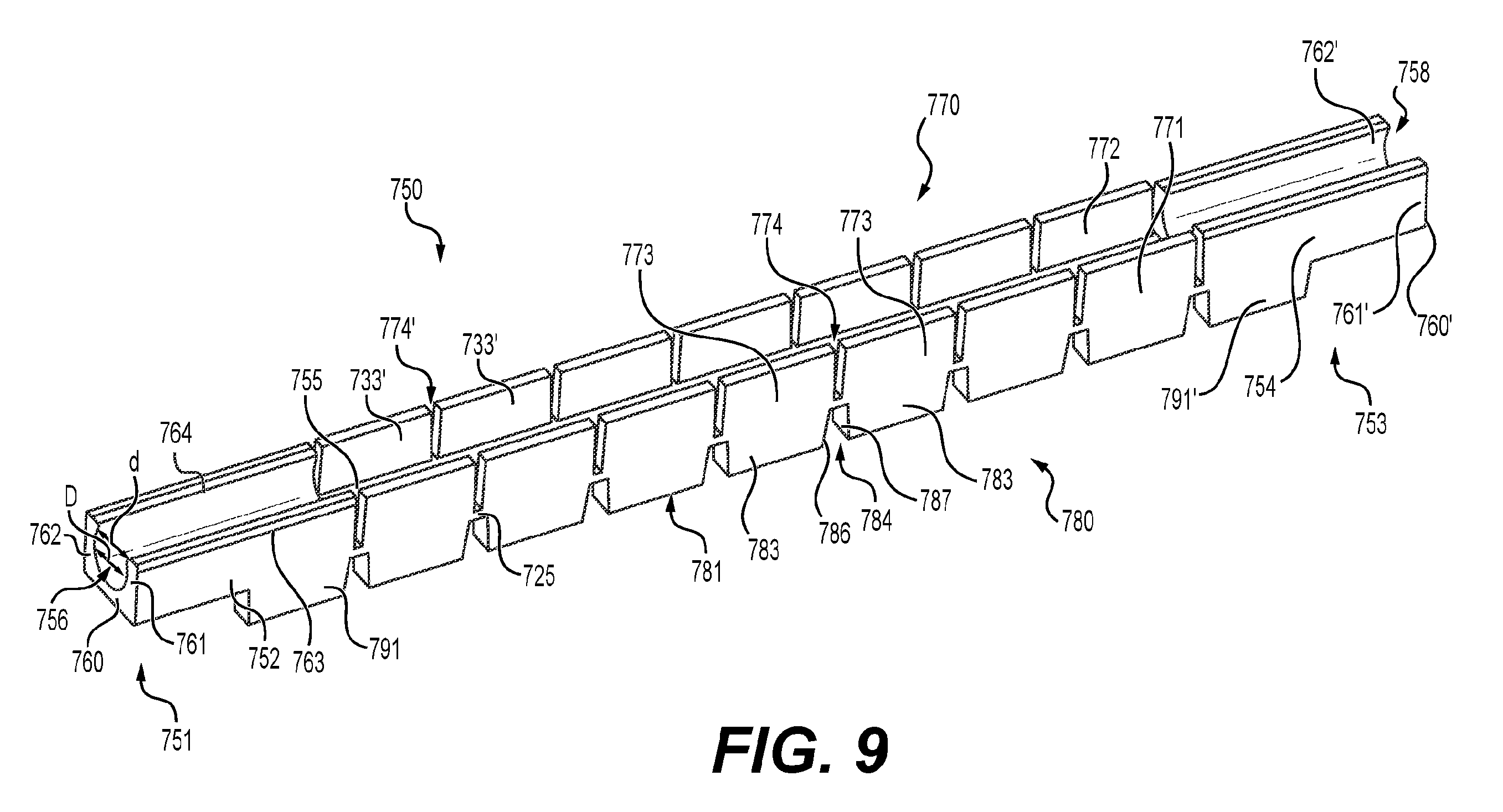

A bend limiter configured to prevent a fiber optic cable from bending beyond a minimum bend radius includes: a base that may extend in a longitudinal direction; first and second cable coupling portions at ends of the base; and a wall that may extend in a first direction perpendicular to the longitudinal direction. The wall may include segmented portions and may be configured to bend until facing surfaces of adjacent ones of the segmented portions contact one another; and the length of the base and an angle of a first notch between the adjacent segmented portions may be structurally configured to permit the wall to freely bend at any angle until the facing surfaces of the adjacent segmented portions engage one another to prevent a cable received by the cable coupling portions from bending past its minimum bend radius so as to mitigate signal degradation.[French]
Un limiteur de courbure conçu pour empêcher un câble à fibre optique de se courber au-delà d'un rayon de courbure minimal comprend : une base qui peut s'étendre dans une direction longitudinale ; des première et seconde parties de couplage de câble aux extrémités de la base ; et une paroi qui peut s'étendre dans une première direction perpendiculaire à la direction longitudinale. La paroi peut comprendre des parties segmentées et peut être conçue pour se courber jusqu'à ce que des surfaces opposées des parties segmentées adjacentes soient en contact l'une avec l'autre ; puis la longueur de la base et un angle d'une première encoche entre les parties segmentées adjacentes peuvent être conçus de manière structurelle pour permettre à la paroi de se courber librement à n'importe quel angle jusqu'à ce que les surfaces opposées des parties segmentées adjacentes entrent en prise l'une avec l'autre pour empêcher qu'un câble reçu par les parties de couplage de câble se courbe au-delà de son rayon de courbure minimal de façon à atténuer la dégradation du signal.
