WO2024256895 - THERMAL CONDUCTIVITY DETECTOR (TCD) BASED GAS CHROMATOGRAPHY (GC) DEVICE
National phase entry:
Publication Number
WO/2024/256895
Publication Date
19.12.2024
International Application No.
PCT/IB2024/054971
International Filing Date
22.05.2024
Title **
[English]
THERMAL CONDUCTIVITY DETECTOR (TCD) BASED GAS CHROMATOGRAPHY (GC) DEVICE
[French]
DISPOSITIF DE CHROMATOGRAPHIE EN PHASE GAZEUSE (GC) À DÉTECTEUR DE CONDUCTIVITÉ THERMIQUE (TCD)
Applicants **
ABB SCHWEIZ AG
Bruggerstrasse 66
5400 Baden, CH
Inventors
DASGUPTA, Subhashish
H259, Sonesta meadows, Thubarahalli ext. road, Varthur,
Bangalore, Karnataka 560066, IN
HARDY, Steve
7141 East 179th
South Bixby, Oklahoma 74008, US
MARET, Yannick
27, Pilgerstrasse Baden-Dättwil
5405 Aargau, CH
Priority Data
202341040094
12.06.2023
IN
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1194 | |
| EPO | Filing, Examination | 5587 | |
| Japan | Filing | 590 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 8110 |
Total: 16056 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

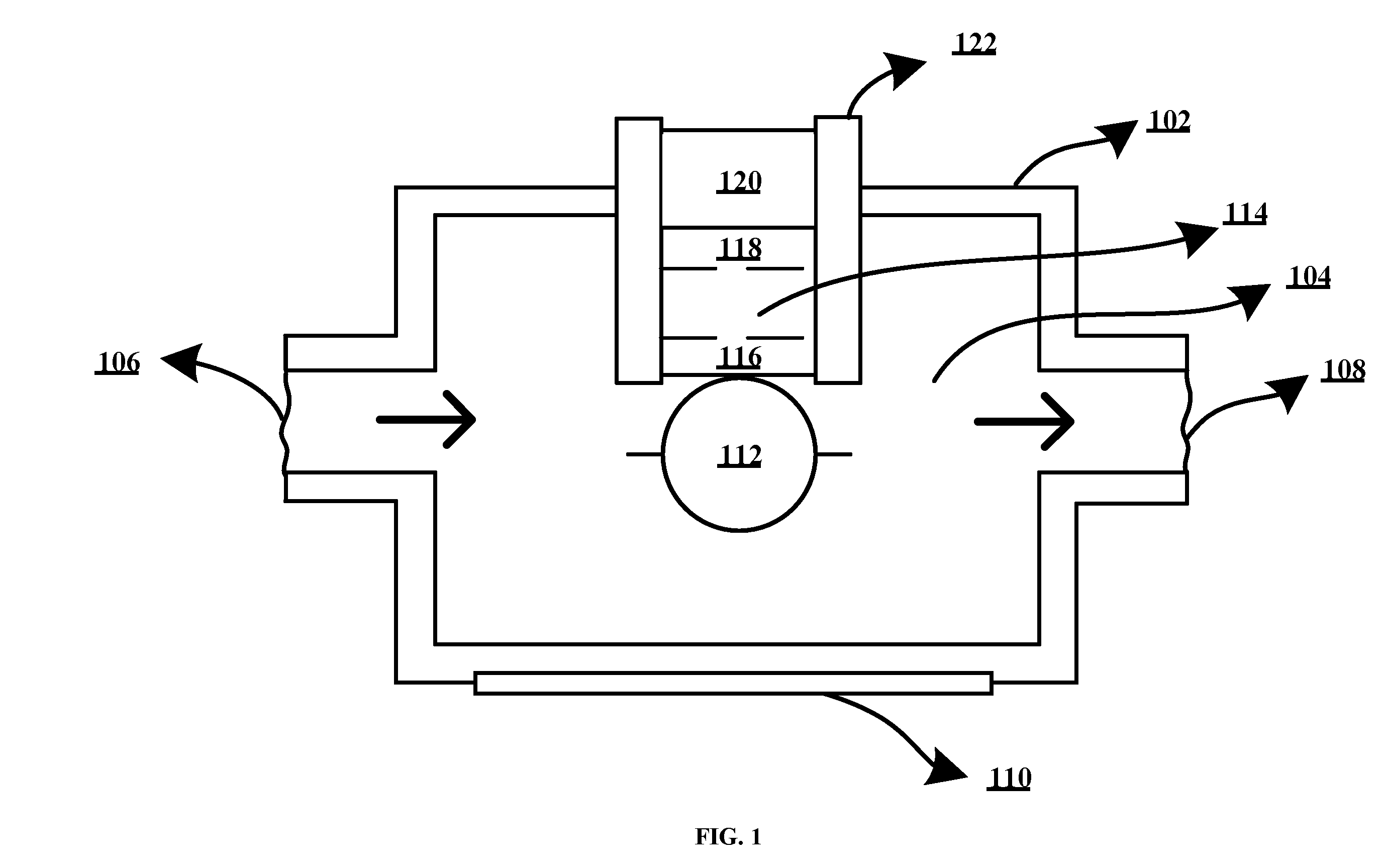

Disclosure herein is Thermal Conductivity Detector (TCD) based Gas Chromatography (GC) device (100, 200). The TCD based GC device (100, 200) comprises; TCD oven (102, 202) formed by plurality of walls, wherein TCD oven (102, 202) comprises inlet valve (106, 206) and one outlet valve (108, 208); TCD element (112, 212) housed in the TCD oven (102, 202); heating source (110, 210) mounted on any one of the plurality of walls of the TCD oven (102, 202); Thermoelectric Generator (TEG) (114, 214) thermally connected to TCD element (112, 212); and detector circuit (300) configured to: determine thermal gradient in mixture gas, wherein the mixture gas is mixture gas of carrier gas and analyte gas fed to TCD oven (102, 202); and generate electrical signal based on thermal gradient. The TCD based GC device (100, 200) provides enhanced ability to increase the accuracy of GC analysis.[French]
L'invention concerne un dispositif de chromatographie en phase gazeuse (GC) à détecteur de conductivité thermique (TCD) (100, 200). Le dispositif de GC à TCD (100, 200) comprend : un four de TCD (102, 202) formé par une pluralité de parois, le four de TCD (102, 202) comprenant une soupape d'entrée (106, 206) et une soupape de sortie (108, 208) ; un élément TCD (112, 212) logé dans le four de TCD (102, 202) ; une source de chauffage (110, 210) montée sur l'une quelconque de la pluralité de parois du four de TCD (102, 202) ; un générateur thermoélectrique (TEG) (114, 214) relié thermiquement à l'élément TCD (112, 212) ; et un circuit détecteur (300) configuré pour : déterminer un gradient thermique dans un gaz de mélange, le gaz de mélange étant un gaz de mélange de gaz vecteur et de gaz d'analyte introduit dans un four de TCD (102, 202) ; et générer un signal électrique sur la base d'un gradient thermique. Le dispositif de GC à TCD (100, 200) offre une capacité améliorée à augmenter la précision de l'analyse GC.
