WO2024201228 - PARTIAL POLARIZATION BEAMSPLITTER FOR AN OPTICAL SYSTEM
National phase entry is expected:
Publication Number
WO/2024/201228
Publication Date
03.10.2024
International Application No.
PCT/IB2024/052736
International Filing Date
21.03.2024
Title **
[English]
PARTIAL POLARIZATION BEAMSPLITTER FOR AN OPTICAL SYSTEM
[French]
DIVISEUR DE FAISCEAU À POLARISATION PARTIELLE POUR SYSTÈME OPTIQUE
Applicants **
ALCON INC.
Rue Louis-d'Affry 6
1701 Fribourg, CH
Inventors
EIL, Martin
c/o WaveLight GmbH
Rheinstrasse 8
14513 Teltow, DE
Priority Data
63/492,625
28.03.2023
US
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1208 | |
| EPO | Filing, Examination | 6267 | |
| Japan | Filing | 531 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2635 |
Total: 11216 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

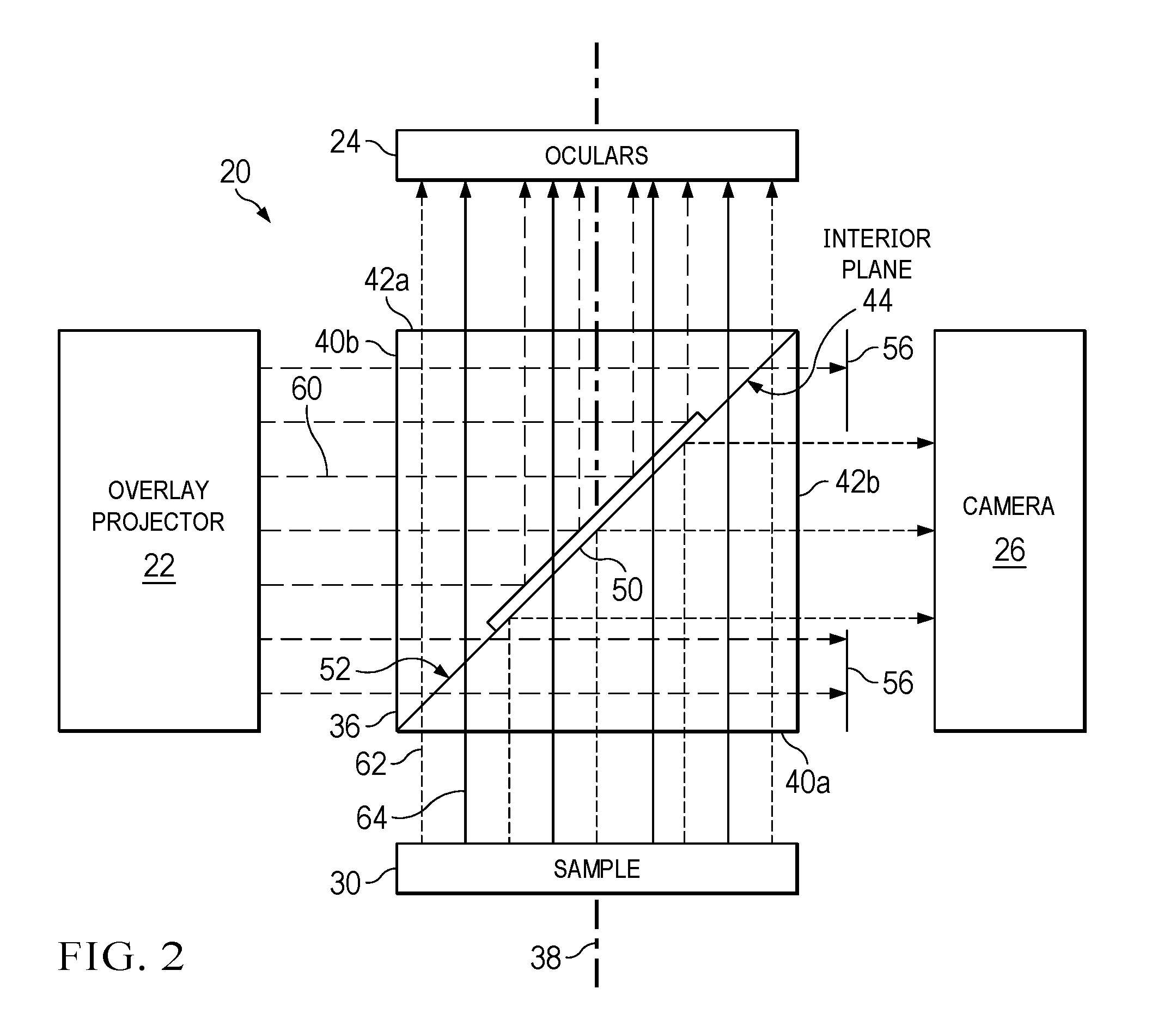

In certain embodiments, a beamsplitter includes a substrate and an interior plane within the substrate. The substrate comprises a transparent material and surfaces that receive light from a sample and an overlay projector and transmit light towards oculars and a camera. The interior plane includes a central partially reflective portion and an outer transmissive portion. The central partially reflective portion: transmits a portion of light to direct light from the sample towards the oculars; reflects a remaining portion of light to direct light from the sample towards the camera; and reflects light to direct light from the overlay projector towards the oculars. The outer transmissive portion: transmits light to direct light from the sample towards the oculars; and transmits light to direct light from the overlay projector towards an aperture that blocks the light.[French]
Dans certains modes de réalisation, un diviseur de faisceau comprend un substrat et un plan intérieur à l'intérieur du substrat. Le substrat comprend un matériau transparent et des surfaces qui reçoivent de la lumière provenant d'un échantillon et un projecteur de recouvrement et transmettent de la lumière vers des oculaires et une caméra. Le plan intérieur comprend une partie centrale partiellement réfléchissante et une partie extérieure transmissive. La partie centrale partiellement réfléchissante : transmet une partie de lumière pour diriger la lumière de l'échantillon vers les oculaires ; réfléchit une partie restante de lumière pour diriger la lumière de l'échantillon vers la caméra ; et réfléchit la lumière pour diriger la lumière provenant du projecteur de recouvrement vers les oculaires. La partie de transmission externe : transmet la lumière pour diriger la lumière de l'échantillon vers les oculaires ; et transmet la lumière pour diriger la lumière provenant du projecteur de recouvrement vers une ouverture qui bloque la lumière.
