WO2024157124 - AN ADAPTER ELEMENT, A FILTER CARTRIDGE, AN AIR FILTER DEVICE, A METHOD FOR REPLACING A FILTER CARTRIDGE OF AN AIR FILTER DEVICE BY ANOTHER FILTER CARTRIDGE
National phase entry is expected:
Publication Number
WO/2024/157124
Publication Date
02.08.2024
International Application No.
PCT/IB2024/050475
International Filing Date
18.01.2024
Title **
[English]
AN ADAPTER ELEMENT, A FILTER CARTRIDGE, AN AIR FILTER DEVICE, A METHOD FOR REPLACING A FILTER CARTRIDGE OF AN AIR FILTER DEVICE BY ANOTHER FILTER CARTRIDGE
[French]
ÉLÉMENT ADAPTATEUR, CARTOUCHE FILTRANTE, DISPOSITIF DE FILTRE À AIR, PROCÉDÉ DE REMPLACEMENT D'UNE CARTOUCHE FILTRANTE D'UN DISPOSITIF DE FILTRE À AIR PAR UNE AUTRE CARTOUCHE FILTRANTE
Applicants **
MANN+HUMMEL LIFE SCIENCES & ENVIRONMENT HOLDING SINGAPORE PTE. LTD.
23 ROCHESTER PARK
#04-02
SINGAPORE 139234, SG
Inventors
MÜNKEL, Karlheinz
c/o MANN+HUMMEL GmbH,
Schwieberdinger Str. 126,
71636 Ludwigsburg, DE
DEHNEN, Ulrich
c/o MANN+HUMMEL GmbH,
Schwieberdinger Str. 126,
71636 Ludwigsburg, DE
POWER, Joseph
c/o MANN+HUMMEL GmbH,
Schwieberdinger Str. 126,
71636 Ludwigsburg, DE
Priority Data
PCT/EP2023/051981
27.01.2023
EP
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1694 | |
| EPO | Filing, Examination | 9451 | |
| Japan | Filing | 592 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 5235 |
Total: 17547 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

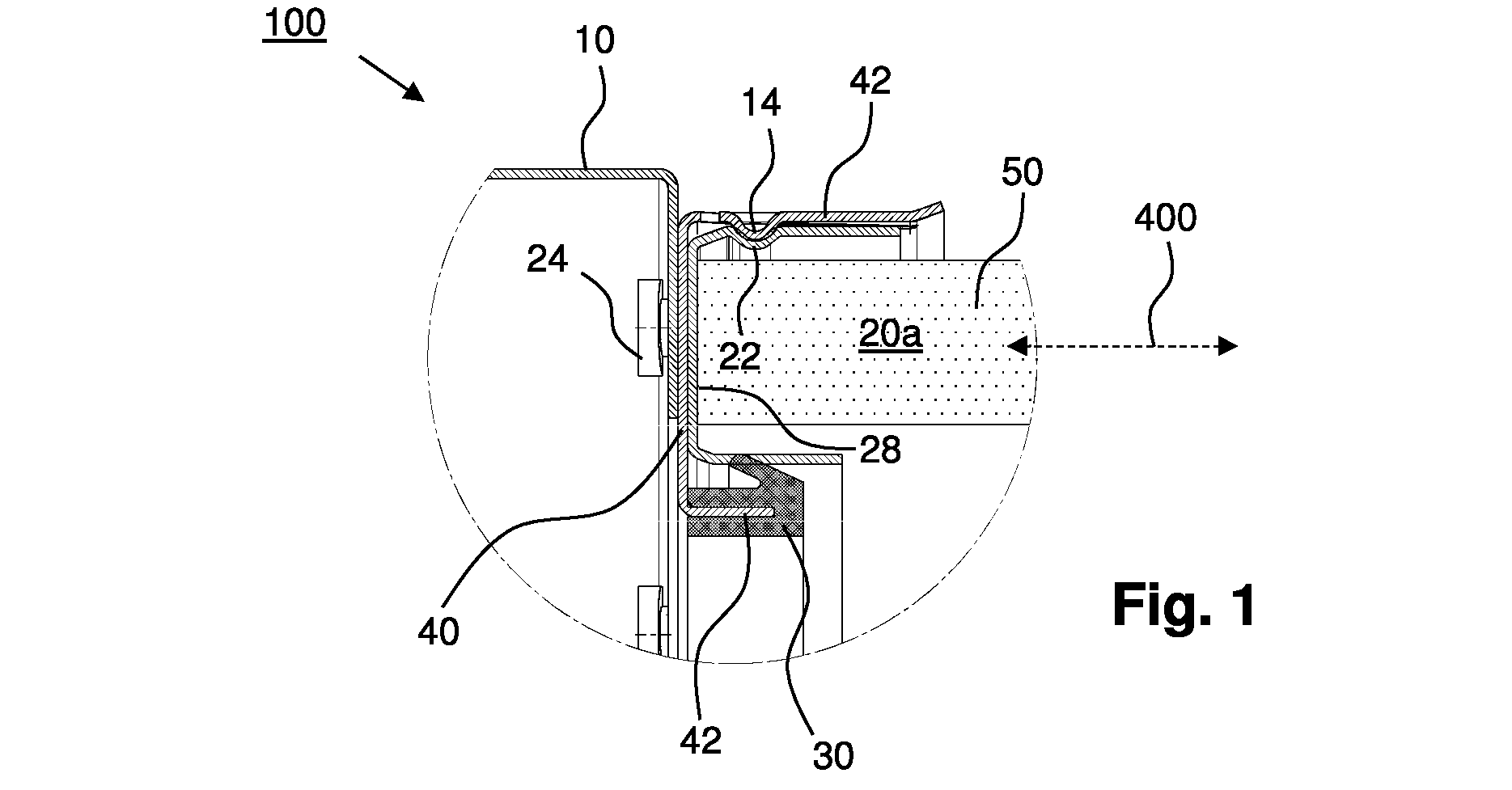

In order to further develop an air filter device (100), comprising a base plate (10) with a plurality of spaced-apart flow openings (12a, 12b, 12c, 12d) and a plurality of filter cartridges (20a, 20b, 20c, 20d; 20a', 20b', 20c', 20d ) each having a filter medium body (50) comprising at least one gas filter medium, wherein the base plate (10) comprises adjacent to the flow openings (12a, 12b, 12c, 12d) in each case at least one mounting device (14, 16; 16'; 16") for mounting one filter cartridge (20a, 20b, 20c, 20d; 20a', 20b', 20c', 20d') each on the base plate (10), wherein the filter cartridges (20a, 20b, 20c, 20d; 20a', 20b', 20c', 20d') each have at least one counter mounting means (22, 24; 24') corresponding to the mounting device (14, 16; 16'; 16"), which counter mounting means (22) can be brought into operative connection with the respective mounting device (14, 16; 16'; 16") of the base plate (10), in such way, that that assembly of the filter cartridge (20a, 20b, 20c, 20d; 20a', 20b', 20c', 20d') to the base plate (10) is simplified and efficiency of assembly is increased, it is proposed that the mounting device (14) is designed as a snap connection means (14) and the corresponding counter mounting means (22) is designed as a counter snap connection means (22), wherein the snap connection means (14) and the counter snap connection means (22) form together a snap connection (14, 22), and wherein the counter snap connection means (22) of the filter cartridge (20a, 20b, 20c, 20d; 20a', 20b', 20c', 20d') can be brought into operative connection with the snap connection means (14) of the base plate (10) by means of an axial movement plus minus a deviation of 10 degrees from the longitudinal axis (400) of the filter cartridge.[French]
