WO2024003627 - DE-EMBEDDING ELECTROMAGNETIC IMAGING DATA ON LARGE STORAGE BINS
National phase entry is expected:
Publication Number
WO/2024/003627
Publication Date
04.01.2024
International Application No.
PCT/IB2023/055131
International Filing Date
18.05.2023
Title **
[English]
DE-EMBEDDING ELECTROMAGNETIC IMAGING DATA ON LARGE STORAGE BINS
[French]
DÉSINCORPORATION DE DONNÉES D'IMAGERIE ÉLECTROMAGNÉTIQUE SUR DE GRANDS COMPARTIMENTS DE STOCKAGE
Applicants **
GSI ELECTRONIQUE INC
5200 Armand-Frappier
St Hubert, Québec J3Z 1G5, CA
UNIVERSITY OF MANITOBA
66 Chancellors Circle
Winnipeg, Manitoba R3T 2NZ, CA
Inventors
GILMORE, Colin Gerald
c/o University of Manitoba
66 Chancellors Circle
Winnipeg, Manitoba R3T 2N2, CA
CATHERS, Seth
c/o University of Manitoba
66 Chancellors Circle
Winnipeg, Manitoba R3T 2N2, CA
JEFFREY, Ian
c/o The University of Manitoba
66 Chancellors Circle
Winnipeg, Manitoba R3T 2N2, CA
ASEFI, Mohammad
c/o GSI Electronique Inc.,
40 Church Street West
Elmira, Ontario N3B 1M7, CA
LOVETRI, Joe
c/o The University of Manitoba
66 Chancellors Circle
Winnipeg, Manitoba R3T 2N2, CA
NEMEZ, Kyle
c/o GSI Electronique Inc.,
40 Church Street West
Elmira, Ontario N3B 1M7, CA
FOGEL, Hannah Claire
c/o GSI Electronique Inc.,
40 Church Street West
Elmira, Ontario N3B 1M7, CA
HUGHSON, Max Aaron Kelner
c/o University of Manitoba
66 Chancellors Circle
Winnipeg, Manitoba R3T 2N2, CA
Priority Data
63/367,487
30.06.2022
US
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
CIPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1370 | |
| EPO | Filing, Examination | 8294 | |
| Japan | Filing | 589 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2710 |
Total: 13538 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

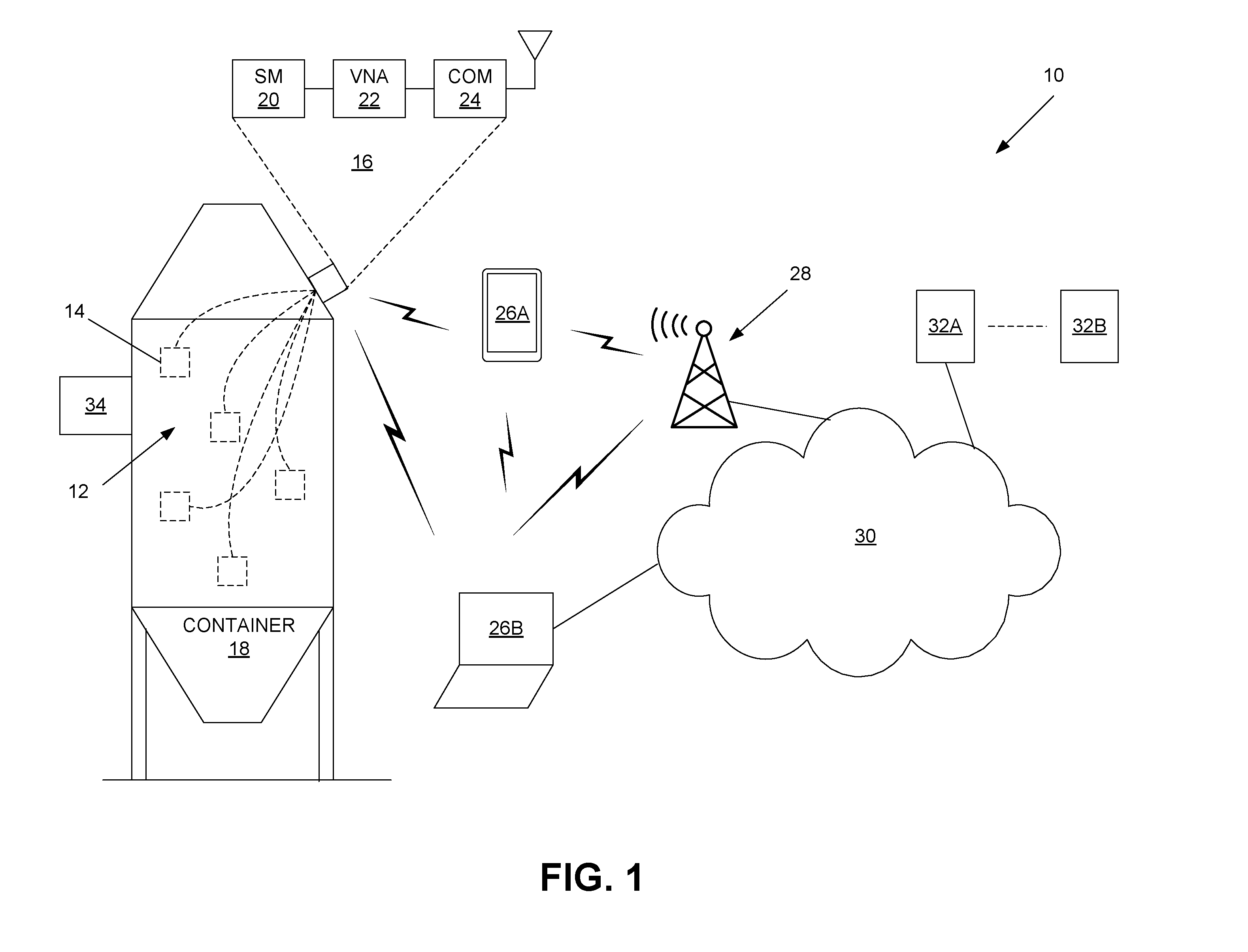

In one embodiment, a system comprising: a container configured to store commodity; a measurement system comprising a vector network analyzer (VNA), a switch module, a plurality of cables, the container, and a plurality of antennas coupled to interior walls of the container, the switch module configured to switch signals transmitted to and received from the plurality of antennas via a plurality of channels, the VNA configured to measure scattering parameters (S-parameters) of all of the plurality of channels; a non-transitory computer readable medium comprising software; and a processor configured by the software to: de-embed a combined effect of the measurement system based on a 2-port network de-embedding technique using only a subset of the S-parameters; and provide an image of the commodity using an inversion algorithm based on input of a calibrated S-parameter after the de-embedding.[French]
Dans un mode de réalisation, un système comprend : un récipient configuré pour stocker un produit ; un système de mesure comprenant un analyseur de réseau vectoriel (VNA), un module de commutation, une pluralité de câbles, le récipient et une pluralité d'antennes couplées à des parois intérieures du récipient, le module de commutation étant configuré pour commuter des signaux transmis en direction et reçus en provenance de la pluralité d'antennes par l'intermédiaire d'une pluralité de canaux, le VNA étant configuré pour mesurer des paramètres de diffusion (paramètres S) de tous les canaux de la pluralité de canaux ; un support lisible par ordinateur non transitoire comprenant un logiciel ; et un processeur configuré par le logiciel pour : désincorporer un effet combiné du système de mesure en fonction d'une technique de désincorporation de réseau à 2 ports en utilisant uniquement un sous-ensemble des paramètres S ; et fournir une image du produit à l'aide d'un algorithme d'inversion en fonction d'une entrée d'un paramètre S étalonné après la désincorporation.
