IP-Coster | WO2023047377 | SINGLE-PIECE HIGH DATA RATE BACKPLANE CONNECTOR

Country	Stages	Total
China	Filing	1458
EPO	Filing, Examination	6718
Japan	Filing	591
South Korea	Filing	607
USA	Filing, Examination	2710

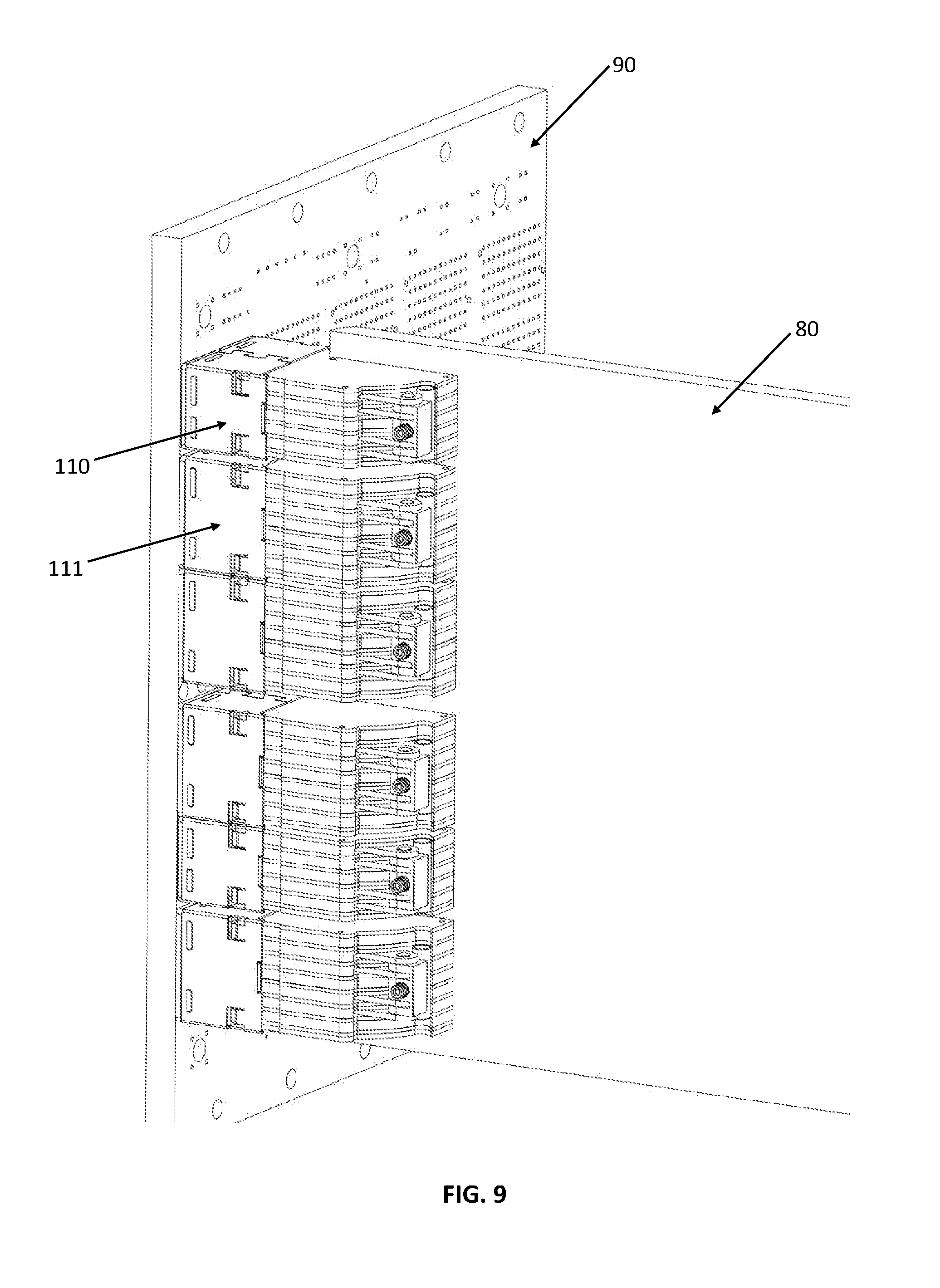

Abstract[English] This invention describes an improved backplane connector operating at speeds over 25 Gbps including a single-piece configuration that eliminates the insertion point present in 2-gender connectors. As a result, the signal path matches more closely the same path geometry that is found on the daughterboard and on the backplane permitting superior signal integrity and lower losses through the signal transmission line from source to destination. The single-piece backplane connector comprises a protective cover slidably attached over a staggered body assembly. The protective cover comprises a plurality of contact orifices to permit the path through of a corresponding plurality of pin contacts located in a front portion of the staggered body assembly, and at least two guide orifices to permit the path through of at least two corresponding guide pins located in the front portion of the staggered body assembly. The staggered body assembly comprises a plurality of alternating PCB layers and dielectric spacers, wherein the PCB layers include a plurality of traces, wherein each trace electrically connects each of the pin contacts on the front end with a corresponding pin contact on the bottom mating with the corresponding plurality of plated through holes in the daughterboard PCB. Finally, the protective cover further comprises a return spring mechanism to slide from an unpressed position to a pressed position, and the protective cover slides towards the staggered body assembly to permit the pin contacts to protrude through the orifices and to mate with the corresponding plurality of plated through holes in the backplane PCB.[French] La présente invention concerne un connecteur de fond de panier amélioré fonctionnant à des vitesses supérieures à 25 Gbps, comprenant une configuration monobloc qui élimine le point d'insertion présent dans les connecteurs à 2 genres. Il en résulte que le trajet de signal correspond plus étroitement à la même géométrie de trajet que l'on trouve sur la carte fille et sur le fond de panier permettant une intégrité de signal supérieure et des pertes inférieures d'un bout à l'autre de la ligne de transmission de signal de la source à la destination. Le connecteur de fond de panier monobloc comprend un couvercle de protection fixé coulissant sur un ensemble corps décalé. Le couvercle de protection comprend une pluralité d'orifices de contact pour permettre le passage d'une pluralité correspondante de contacts de broche situés dans une partie avant de l'ensemble corps décalé, et au moins deux orifices de guidage pour permettre le passage d'au moins deux broches de guidage correspondantes situées dans la partie avant de l'ensemble corps décalé. L'ensemble corps décalé comprend une pluralité de couches de carte de circuit imprimé et d'entretoises diélectriques alternées, les couches de carte de circuit imprimé comprenant une pluralité de traces, chaque trace connectant électriquement chacun des contacts de broche sur l'extrémité avant avec un contact de broche correspondant sur le fond correspondant à la pluralité correspondante de trous traversants plaqués dans la carte de circuit imprimé de carte fille. Enfin, le couvercle de protection comprend en outre un mécanisme de ressort de rappel pour coulisser d'une position non pressée à une position pressée, et le couvercle de protection coulisse vers l'ensemble corps décalé pour permettre aux contacts de broche de faire saillie à travers les orifices et de s'accoupler avec la pluralité correspondante de trous traversants plaqués dans la carte de circuit imprimé de fond de panier.

Total Number of Claims/PCT	*
Number of Independent Claims	*
Number of Priorities	*
Number of Multi-Dependent Claims	*
Number of Drawings	*
Pages for Publication	*
Number of Pages with Drawings	*
Pages of Specification	*
Sequence Listing	*
International Search Report is established	*
International Searching Authority	EPO *
Applicant's Legal Status	Legal Entity *
Small Entity	*
Non-Commercial Organization	*
Small Entity, USA	*
Micro Entity, USA	*
Entry into National Phase under	Chapter I *
Translation

WO2023047377 - SINGLE-PIECE HIGH DATA RATE BACKPLANE CONNECTOR

Quotation for National Phase entry
