WO2023042133 - SYSTEMS AND METHODS FOR FABRICATED PART MEASUREMENT
National phase entry:
Publication Number
WO/2023/042133
Publication Date
23.03.2023
International Application No.
PCT/IB2022/058750
International Filing Date
16.09.2022
Title **
[English]
SYSTEMS AND METHODS FOR FABRICATED PART MEASUREMENT
[French]
SYSTÈMES ET PROCÉDÉS DE MESURE DE PIÈCES FABRIQUÉES
Applicants **
HYDRO EXTRUSION USA, LLC
6250 N. River Road
Rosemont, Illinois 60018, US
Inventors
VINARCIK, Edward
West Lafayette, Indiana, US
ZAJAC, Michael
DICKSON, Tennessee, US
BIORN, Daniel
Yankton, South Dakota, US
Priority Data
63/245,602
17.09.2021
US
17/572,082
10.01.2022
US
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1306 | |
| EPO | Filing, Examination | 6277 | |
| Japan | Filing | 595 | |
| South Korea | Filing | 607 | |
| USA | Filing, Examination | 2710 |
Total: 11495 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

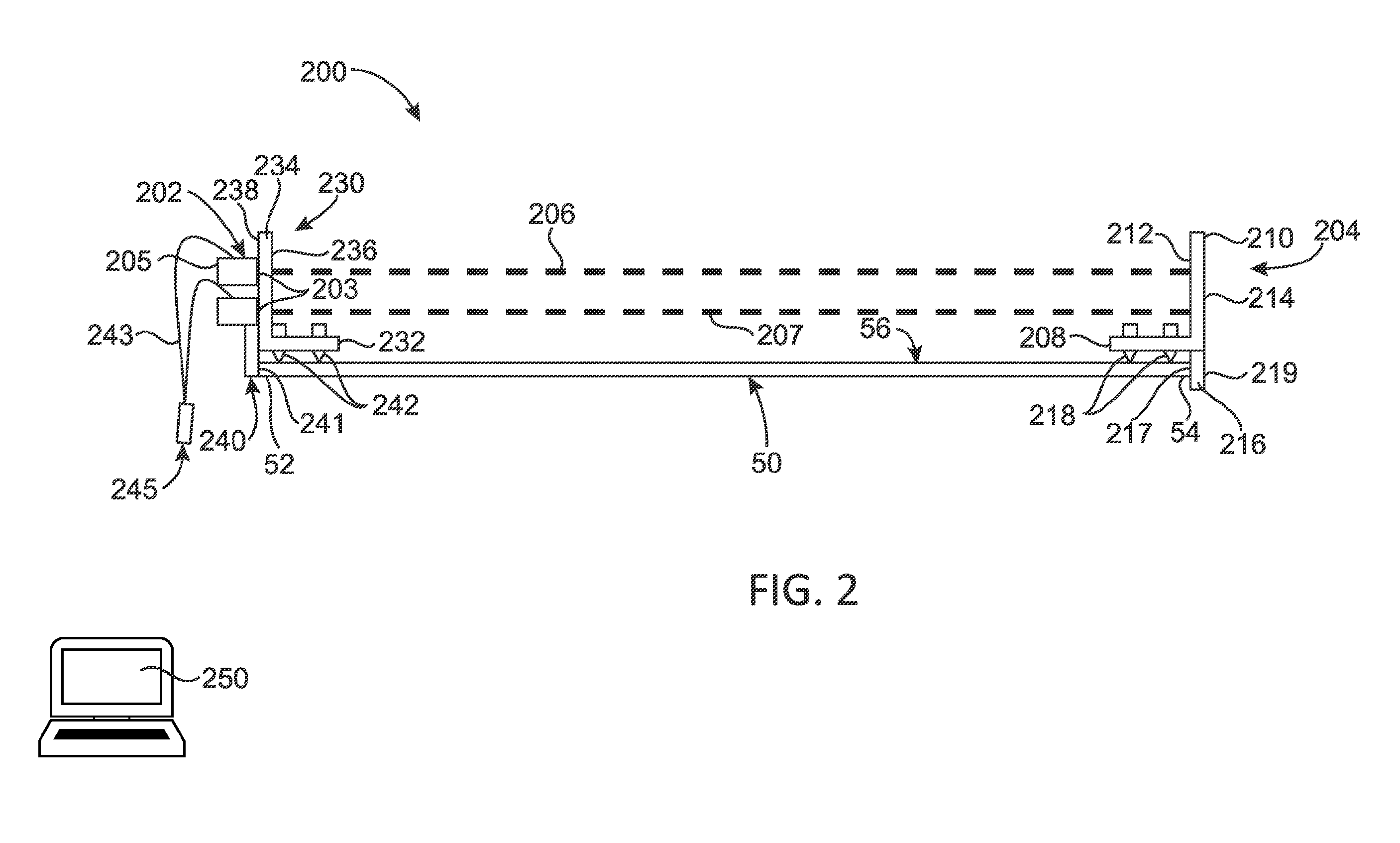

A system for measuring a length of a work piece including a leveling fixture disposed at a first end of the work piece and a range target disposed at a second end. The leveling fixture includes a precision stop abutting against the first end and range finders configured to be substantially aligned with the first end. The range target includes a target stop abutting against the second end and a vertical portion substantially aligned with the second end when the target stop abuts the second end. The range finders are each configured to take measurements between the range finders and the vertical portion of the range target so as to provide a measurement of the length of the work piece.[French]
L'invention concerne un système pour mesurer une longueur d'une pièce à usiner comprenant un dispositif de mise à niveau disposé à une première extrémité de la pièce à usiner et une cible d'alignement disposée à une seconde extrémité. Le dispositif de mise à niveau comprend une butée de précision venant en butée contre la première extrémité et des télémètres configurés pour être sensiblement alignés avec la première extrémité. La cible d'alignement comprend une butée de cible qui vient en butée contre la seconde extrémité et une partie verticale sensiblement alignée avec la seconde extrémité lorsque la butée de cible vient en butée contre la seconde extrémité. Les télémètres sont chacun configurés pour prendre des mesures entre les télémètres et la partie verticale de la cible d'alignement de manière à fournir une mesure de la longueur de la pièce.
