WO2023026201 - SYSTEM AND METHOD OF DRIVING RADIO FREQUENCY FOR MULTIPOLE ION PROCESSING DEVICE
National phase entry:
Publication Number
WO/2023/026201
Publication Date
02.03.2023
International Application No.
PCT/IB2022/057908
International Filing Date
23.08.2022
Title **
[English]
SYSTEM AND METHOD OF DRIVING RADIO FREQUENCY FOR MULTIPOLE ION PROCESSING DEVICE
[French]
SYSTÈME ET PROCÉDÉ DE COMMANDE DE FRÉQUENCE RADIO POUR DISPOSITIF DE TRAITEMENT D'IONS MULTIPOLAIRES
Applicants **
DH TECHNOLOGIES DEVELOPMENT PTE. LTD.
33 Marsiling Industrial Estate Road 3
#04-06
Singapore 739256, SG
Inventors
BABA, Takashi
c/o SCIEX
71 Four Valley Drive
Concord, Ontario L4K 4V8, CA
FAUR, Manuel
c/o SCIEX
71 Four Valley Drive
Concord, Ontario L4K 4V8, CA
GERA, Tiberiu
c/o SCIEX
71 Four Valley Drive
Concord, Ontario L4K 4V8, CA
HAUFLER, Robert
293 Saint Johns Road
Toronto, Ontario M6S 2J9, CA
LOYD, William
c/o SCIEX
71 Four Valley Drive
Concord, Ontario L4K 4V8, CA
RYUMIN, Pavel
c/o SCIEX
71 Four Valley Drive
Concord, Ontario L4K 4V8, CA
YOU, Congsheng
c/o SCIEX
71 Four Valley Drive
Concord, Ontario L4K 4V8, CA
Priority Data
63/236,997
25.08.2021
US
63/284,427
30.11.2021
US
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1522 | |
| EPO | Filing, Examination | 7647 | |
| Japan | Filing | 591 | |
| South Korea | Filing | 607 | |
| USA | Filing, Examination | 3910 |
Total: 14277 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

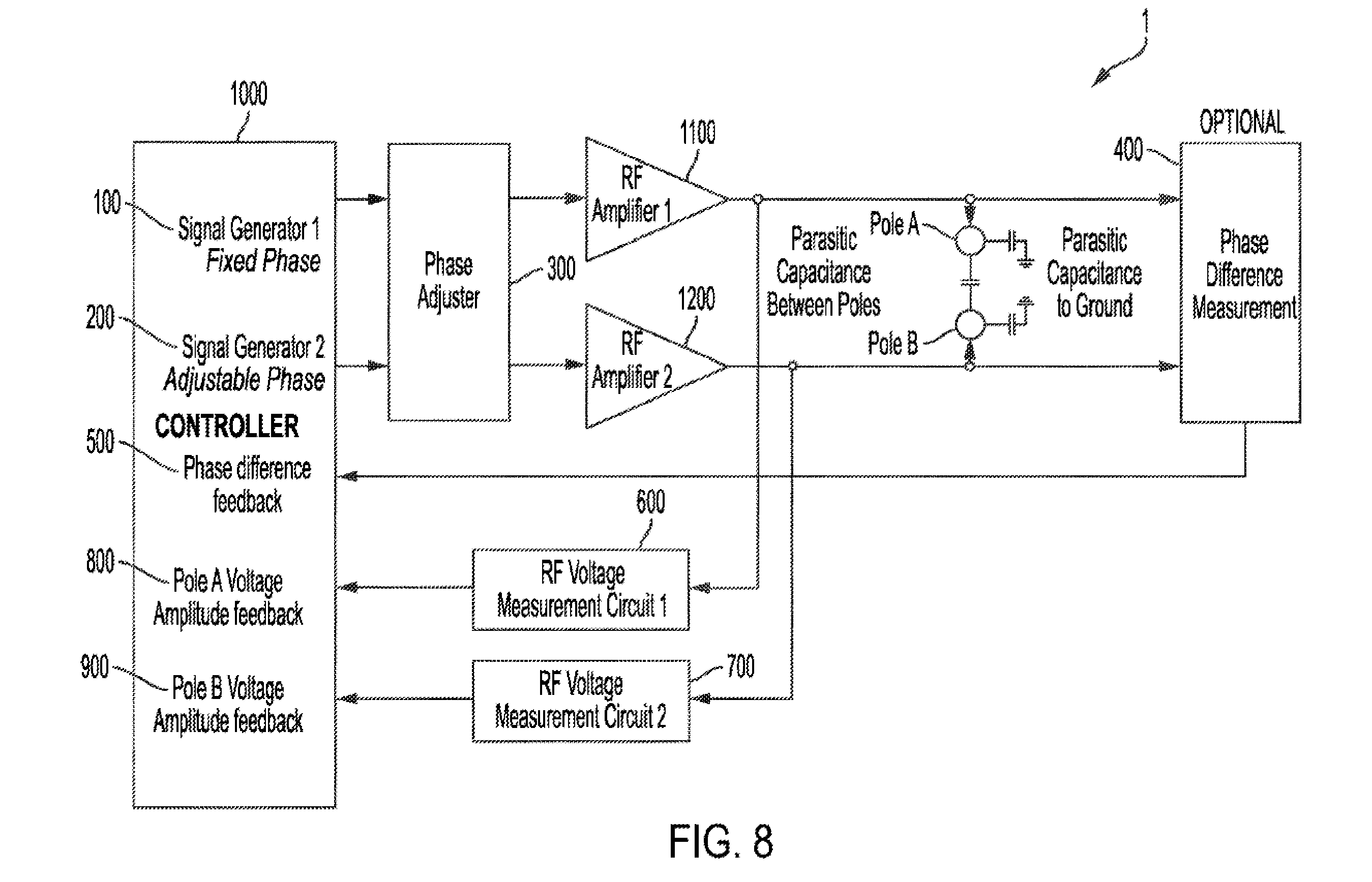

A system for applying RF voltages to a multipole ion processing device, configured for use in a mass spectrometer, includes a first RF generator configured to generate a first RF voltage and apply to a first pole electrode set, a second RF generator configured to generate a second RF voltage and apply to a second pole electrode set, a first amplitude adjustor configured to adjust an amplitude of the first RF voltage, a second amplitude adjustor configure to adjust an amplitude of the second RF voltage, and a phase adjustor in communication with the first RF generator and the second RF generator to adjust phase output of at least one of the first RF generator and the second RF generator so as to adjust a phase differential between the first RF voltage and the second RF voltage to be within a desired range.[French]
L'invention concerne un système d'application de tensions RF à un dispositif de traitement d'ions multipolaires, conçu pour être utilisé dans un spectromètre de masse, qui comprend un premier générateur RF conçu pour générer une première tension RF et pour l'appliquer à un premier ensemble d'électrodes polaires, un second générateur RF conçu pour générer une seconde tension RF et pour l'appliquer à un second ensemble d'électrodes polaires, un premier dispositif de réglage d'amplitude conçu pour régler une amplitude de la première tension RF, un second dispositif de réglage d'amplitude conçu pour régler une amplitude de la seconde tension RF, et un réglage de phase en communication avec le premier générateur RF et le second générateur RF pour régler la sortie de phase d'au moins un élément parmi le premier générateur RF et le second générateur RF de sorte à régler un différentiel de phase entre la première tension RF et la seconde tension RF dans une plage souhaitée.
