WO2023002457 - FAIL-OPERATIONAL STEER-BY-WIRE HYDRAULIC VALVE
National phase entry is expected:
Publication Number
WO/2023/002457
Publication Date
26.01.2023
International Application No.
PCT/IB2022/056816
International Filing Date
22.07.2022
Title **
[English]
FAIL-OPERATIONAL STEER-BY-WIRE HYDRAULIC VALVE
[French]
VANNE HYDRAULIQUE DE DIRECTION À COMMANDE ÉLECTRIQUE OPÉRATIONNELLE APRÈS PANNE
Applicants **
DANFOSS A/S
Nordborgvej 81
6430 Nordborg, DK
Inventors
OLSON, Michael William
1191 West 223rd Street
Jordan, Minnesota 55352, US
KUMBHAR, Amol Shripal
Flat No. 103, Tower-3, Wing-A
Godrej Infinity Society, Keshavnagar, Mundhwa
Pune 411036, IN
Priority Data
202111033118
23.07.2021
IN
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1301 | |
| EPO | Filing, Examination | 6937 | |
| Japan | Filing | 595 | |
| South Korea | Filing | 574 | |
| USA | Filing, Examination | 3110 |
Total: 12517 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

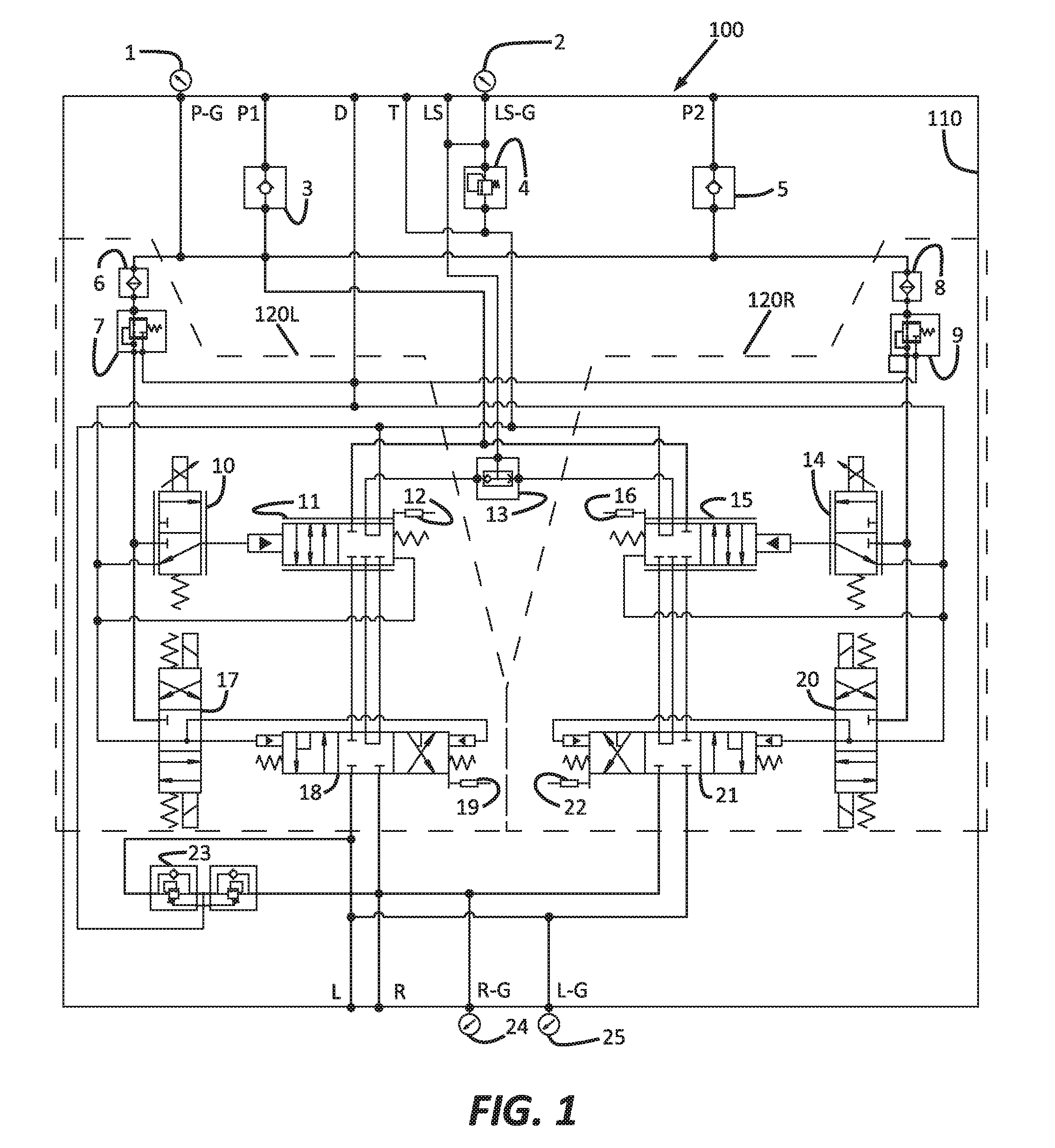

A steer-by-wire hydraulic valve (100) is designed with redundant left and right halves (120L, 120R) with each half (120L, 120R) including solenoid-operated flow-metering (11, 15), flow direction (18, 21) and isolation valves (18, 21). During normal operation, the left half (120L) provides a left steering function by providing a steering flow from the left flow-metering valve (11) proportional to a left steering command. During normal operation, the right half (120R) provides a right steering function by providing a steering flow from the right flow-metering valve (15) proportional to a right steering command. However, if a fault is detected in one of the halves (120L, 120R), the half with the fault operates to de-activate all solenoid valves (10, 17; 14, 20) within the respective half (120L, 120R). The valve half without the fault assumes responsibility for executing both right and left steering commands by using its respective flow-metering valve (11; 15) and flow direction valve (18, 21) to provide the desired left or right steering direction.[French]
Une vanne hydraulique de direction à commande électrique (100) est conçue à l'aide de moitiés gauche et droite redondantes (120L, 120R), chaque moitié (120L, 120R) comprenant des vannes de mesure d'écoulement (11, 15), de direction d'écoulement (18, 21) et d'isolation (18, 21) actionnées par solénoïde. Pendant le fonctionnement normal, la moitié gauche (120L) fournit une fonction de direction gauche en fournissant un écoulement de direction à partir de la vanne de mesure d'écoulement gauche (11) proportionnel à une commande de direction gauche. Pendant le fonctionnement normal, la moitié droite (120R) fournit une fonction de direction droite en fournissant un écoulement de direction à partir de la vanne de mesure d'écoulement droite (15) proportionnel à une commande de direction droite. Cependant, si un défaut est détecté dans l'une des moitiés (120L, 120R), la moitié présentant le défaut fonctionne pour désactiver toutes les électrovannes (10, 17, 14, 20) à l'intérieur de la moitié respective (120L, 120R). La moitié de vanne sans défaut assume la responsabilité d'exécuter à la fois des commandes de direction droite et gauche à l'aide de sa vanne de mesure d'écoulement (11, 15) et sa vanne de direction d'écoulement (18, 21) respectives pour fournir la direction de braquage gauche ou droite souhaitée.
