WO2023037159 - FLEXIBLE CRYSTALLINE SILICON PHOTOVOLTAIC MODULE AND MANUFACTURING METHOD THEREFOR
National phase entry:
Publication Number
WO/2023/037159
Publication Date
16.03.2023
International Application No.
PCT/IB2021/061563
International Filing Date
10.12.2021
Title **
[English]
FLEXIBLE CRYSTALLINE SILICON PHOTOVOLTAIC MODULE AND MANUFACTURING METHOD THEREFOR
[French]
MODULE PHOTOVOLTAÏQUE EN SILICIUM CRISTALLIN SOUPLE ET SON PROCÉDÉ DE FABRICATION
Applicants **
OPES SOLUTIONS (CHANGZHOU) CO., LTD. – FACTORY
1F, Building B1
Hutang Science & Technology Industrial Park
Wujin District
Changzhou, Jiangsu 213000, CN
Inventors
HÄNDEL, Robert Christoph
Ichoring 11
82057 Icking, DE
TANG, Hong-Shiang
nr. 675 Wenlin Rd
Taoyuan city
Taiwan, CN
HSU, Fan-Wei
No. 253, Guangming St., Chiayi County
Minxiong Township
Taiwan, CN
CHEN, Yen-Chuan
3F., No. 2, Ln. 560, Sec. 1, Beixing Rd., Hsinchu County
Zhudong Township
Taiwan, CN
Priority Data
202111063571.6
10.09.2021
CN
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter II
* |
| * | |
| * | |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 1009 | |
| EPO | Filing, Examination | 4588 | |
| Japan | Filing | 590 | |
| South Korea | Filing | 574 | |
| USA | Filing, Examination | 3310 |
Total: 10071 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

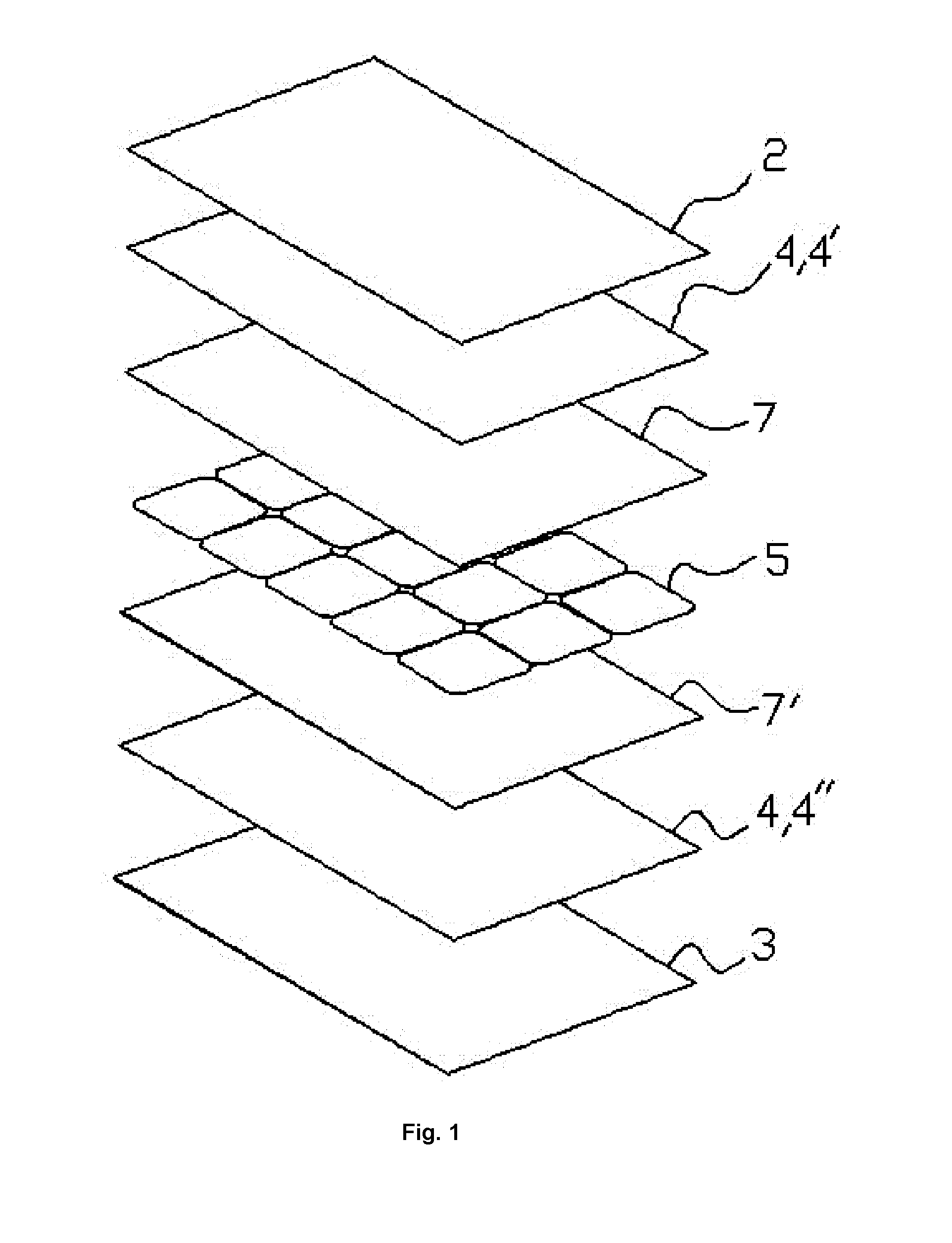

The present invention provides a flexible crystalline silicon photovoltaic module and a manufacturing method therefor. The flexible crystalline silicon photovoltaic module comprises a front panel, a rear panel, an encapsulation layer and a solar cell array; the front panel and the rear panel are respectively arranged outside the encapsulation layer, on which an upper surface and a lower surface of the solar cell array are laminated; and ionomer interlayer films are arranged between the encapsulation layer and the solar cell array. The manufacturing method for the flexible crystalline silicon photovoltaic module comprises the following steps: connecting a plurality of solar cells in series to form a solar cell array; stacking the front panel, the encapsulation layer and the ionomer interlayer film in turn from bottom to top, placing the solar cell array on the ionomer interlayer film, placing the ionomer interlayer film and the encapsulation layer, and finally placing the rear panel; putting stacked parts into a laminator with a lamination temperature of 140–150 °C, a vacuuming time of 6–7 min, a downward pressure of -10 to -30 kPa and a time delay of 700–900 s to complete the hot laminating process. The photovoltaic module of the present invention reveals good bending resistance.[French]
La présente invention concerne un module photovoltaïque en silicium cristallin souple et son procédé de fabrication. Le module photovoltaïque en silicium cristallin souple comprend un panneau avant, un panneau arrière, une couche d'encapsulation et un réseau de cellules solaires; le panneau avant et le panneau arrière sont respectivement agencés à l'extérieur de la couche d'encapsulation, sur laquelle une surface supérieure et une surface inférieure du réseau de cellules solaires sont stratifiées; et des films intercouches ionomères sont agencés entre la couche d'encapsulation et le réseau de cellules solaires. Le procédé de fabrication du module photovoltaïque en silicium cristallin souple comprend les étapes suivantes consistant : à raccorder une pluralité de cellules solaires en série pour former un réseau de cellules solaires; à empiler le panneau avant, la couche d'encapsulation et le film intercouche ionomère successivement de bas en haut, à placer le réseau de cellules solaires sur le film intercouche ionomère, à placer le film intercouche ionomère et la couche d'encapsulation et, enfin, à placer le panneau arrière; à mettre en place des pièces empilées dans un poste de stratification avec une température de stratification de 140 à 150 °C, un temps de mise sous vide de 6 à 7 min, une pression vers le bas de -10 à -30 kPa et un retard de 700 à 900 s pour achever le processus de stratification à chaud. Le module photovoltaïque selon la présente invention présente une bonne résistance à la flexion.
