IP-Coster | WO2024175939 | ENERGIEUMWANDELNDES WALZRAD, ENERGIEUMWANDLUNGSAUSRÜSTUNG MIT RAHMEN UND WALZRAD, SOWIE DAS VERFAHREN ZUR ENERGIEUMWANDLUNG

Country	Stages	Total
China	Filing	1048
EPO	Filing, Examination	3691
Japan	Filing	590
South Korea	Filing	575
USA	Filing, Examination	6910

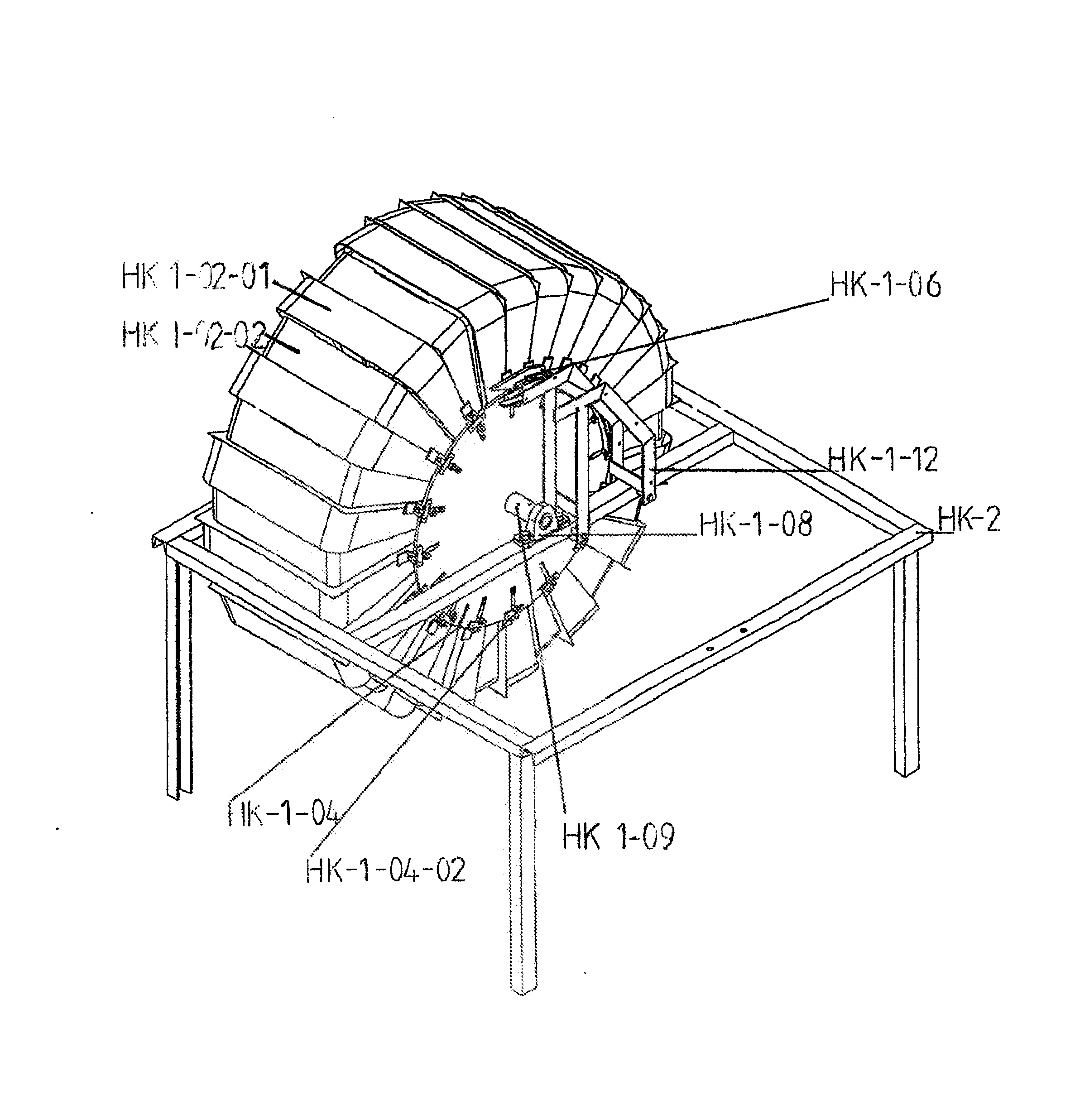

Abstract[German] Gegenstand der Erfindung ist ein energieumwandelndes Walzrad, das sich um eine Welle dreht, mit Luft (Normaldruck) gefüllt ist, in gleich große Kammern unterteilt ist, einen geschlossenen geometrischen Körper mit konstantem Volumen bildet, ausgestattet mit einer mechanischer Steuerung ist, wobei dieser die Auftriebskraft des Wasser in Drehmoment umwandelt. Gemäß seinem Funktionsprinzip erzeugt es durch die Positionierung der offenen und geschlossenen Kammern eine Drehmomentungleichheit auf beiden Seiten der Welle, die den Ungleichheitszustand während der Drehung aufrechterhält und wiederherstellt. Durch die Zusammenschließung der Kammern werden geschlossenen Kammern, die auf einer Hälfte des Rades mehr Eigengewicht aufweisen, weil sie zahlenmäßig mehr sind, und daher sie mehr Drehkraft erzeugen als die Radhälfte mit den offenen Kammern, die weniger Kammern enthält. Die Konstruktion des Walzrades zeichnet sich dadurch aus, dass es Folgendes aufweist: - hat Stützkonsolen (HK: 1-12), die vertikal an der tragenden Stahlrahmenkonstruktion (HK 2) befestigt sind; - besitz ein mechanisches Steuerungssystem, bestehend aus einer massiven Steuerscheibe (HK 1-04), die auf der horizontalen gemeinsamen Welle fix befestigt ist (HK1-09), einer an der Konsole befestigten Bogenbahn (HK 1-05-02) und auf der Steuerscheibe (HK 1-04) befindlichen Riegeln mit Federn und Rollen (HK1-04-02), die in radialer Richtung verlegten Nuten liegen (HK1-04-01-1), sowie obere Klinke (HK 1-06) und untere Klinke (HK1-13); - mit auf der Welle angeordneten und verbundenen Kammern (HK 5), die jeweils separat mit 2 Kammersicherungsringen (HK-1-02-03) auf der gemeinsamen Welle (HK1-09) befestigt sind, und aus einer kleinen (HK 1-09) 02-02) und großen (HK 1-02-01), ineinander verschiebbaren Kammerhälften bestehen, sowie die dazwischen angebrachten wasserdichten Silikonfolien (HK1-02-04); Außerdem enthalten die Laschen (HK 1-02-05), die an den Seiten der Kammern (HK 5) angebracht sind, und eine Bogenbahn (HK 1-05-02) die neben der geschlossenen Kammerseite an den Konsolen installiert ist. Gegenstand der Erfindung ist auch die Konstruktion mit den Walzrädern, deren bevorzugte Ausführungsform eine Zwillingsanordnung ist, sowie das mit dieser Konstruktion durchgeführte Verfahren zur Energieumwandlung. Während des Eingriffs wird das Walzrad so in den wassergesättigten Tank gestellt, dass es vollständig vom Wasser bedeckt ist, und: a) zuerst legen wir die anfängliche Startposition fest, danach folgt b) der Öffnungs- und Schließzyklus, dann c) der freilaufende Zyklus. Beim Öffnungs- und Schließzyklus erfolgt in der unteren Position bei 6 Uhr die Öffnung einer Kammer, wobei gleichzeitig damit in der oberen Position bei 12 Uhr eine Kammerschließung der obersten offenen Kammer erfolgt, danach kommt der Freilauf. Durch die Auftriebskraft dreht sich das Zylinderrad mit allen seinen Kammern gemeinsam - und nach einer gefahrenen Strecke einer geschlossenen Kammer stellt es die Startposition wieder her. Durch die Folge dieser Zyklen entsteht eine kontinuierliche Wellenrotation.[English] The invention relates to an energy-converting rolling wheel which rotates about a shaft, is filled with air (normal pressure), is divided into chambers of equal size, forms a closed geometric body of constant volume, is equipped with a mechanical control system and converts the buoyancy force of the water into torque. According to its operating principle, it creates a torque imbalance on both sides of the shaft by positioning the open and closed chambers, which maintains and restores the imbalance condition during rotation. By connecting the chambers together, closed chambers on one half of the wheel have more weight because they are greater in number and therefore generate more rotational force than the wheel half with the open chambers, which contains fewer chambers. The structure of the rolling wheel is characterised in that it has the following features: - it has support brackets (HK: 1-12), which are fixed vertically to the supporting steel frame structure (HK 2); - has a mechanical control system consisting of a solid control disc (HK 1-04) fixed to the horizontal common shaft (HK1-09), a curved track (HK 1-05-02) fixed to the bracket, and bolts with springs and rollers (HK1-04-02) located on the control disc (HK 1-04), which are located in grooves (HK1-04-01-1) formed in the radial direction, as well as upper pawl (HK 1-06) and lower pawl (HK1-13); - with chambers (HK 5) arranged and connected on the shaft, which are each fixed separately with two chamber retaining rings (HK-1-02-03) on the common shaft (HK1-09) and consist of a small (HK 1-09) 02-02) and large (HK 1-02-01) chamber halves that can slide into each other, as well as the watertight silicone films (HK1-02-04) attached between them; Also included are the tabs (HK 1-02-05) attached to the sides of the chambers (HK 5) and a curved track (HK 1-05-02) installed next to the closed chamber side on the brackets. The invention also relates to the structure with the rolling wheels, the preferred embodiment of which is a twin arrangement, as well as the method for energy conversion carried out with this structure. During the operation, the rolling wheel is placed in the water-saturated tank so that it is completely covered by water, and: a) first the initial starting position is set, followed by b) the opening and closing cycle, then c) the freewheeling cycle. During the opening and closing cycle, one chamber is opened in the lower position at 6 o'clock, while at the same time the uppermost open chamber is closed in the upper position at 12 o'clock, followed by the freewheel. The buoyancy force causes the cylinder wheel to rotate with all its chambers together - and after a closed chamber has travelled a certain distance, it returns to the starting position. The sequence of these cycles creates a continuous shaft rotation.[French] L'invention concerne une roue à aubes à action de conversion d'énergie qui tourne autour d'un arbre. Ladite roue à aubes est remplie d'air (pression normale), est divisée en chambres de dimensions identiques, et forme un corps géométrique fermé à volume constant, comportant une commande mécanique, ledit corps convertissant la force ascensionnelle de l'eau en couple. Selon son principe de fonctionnement, la roue à aubes produit sous l’effet du positionnement des chambres ouvertes et fermées un déséquilibre de couple sur les deux côtés de l’arbre, lequel maintient et rétablit l'état de déséquilibre pendant la rotation. La réunion des chambres permet d’obtenir des chambres fermées, qui présentent davantage de poids intrinsèque sur une moitié de la roue, étant donné qu'elles sont en nombre plus important, et produisent de ce fait davantage de force de rotation que la moitié de roue présentant les chambres ouvertes, qui comprend moins de chambres. La structure de la roue à aubes se caractérise en ce qu'elle comprend : des consoles de soutien (HK : 1-12) qui sont fixées verticalement sur une structure de châssis en acier se composant d’un disque de commande (HK 1-04) plein, qui est fixé à demeure sur l’arbre horizontal (HK1-09) commun, d’un parcours arqué (HK 1-05-02) fixé sur la console et de verrous à ressorts et à galets (HK1-04-02) qui sont situés sur le disque de commande (HK 1-04) et reposent dans des rainures ménagées dans la direction radiale, ainsi que des loquets supérieurs (HK 1-06) et des loquets inférieurs (HK1-13), la roue à aubes comportant des chambres (HK5) agencées et reliées sur l’arbre, qui sont fixées dans chaque cas séparément par deux bagues de retenue de chambre (HK-1-02-03) sur l’arbre commun (HK1-09), et qui se composent de petites moitiés de chambre (HK1-09)02-02) et de grandes moitiés de chambre (HK 1-02-01) pouvant coulisser les unes dans les autres, ainsi que les feuilles de silicone (HK1-02-04) étanches à l’eau disposées entre. En outre, elles comportent des attaches (HK 1-02-05) qui sont montées sur les côtés des chambres, et un parcours arqué (HK 1-05-02) qui est agencé sur les consoles, à proximité de la face fermée des chambres. L'invention concerne également la structure comportant les roues à aubes dont le mode de réalisation préféré est un agencement jumelé, ainsi que le procédé de conversion d'énergie mis en œuvre par cette structure. Lors de l'intervention, la roue à aubes est placée dans le réservoir saturé en eau de manière à être entièrement recouverte d'eau, et : a) tout d'abord la position de départ initiale est définie, puis b) le cycle d'ouverture et de fermeture sont déterminés, et enfin c) le cycle en roue libre est défini. Lors du cycle d'ouverture et de fermeture, l'ouverture d'une chambre s'effectue en position basse à 6 heures, une fermeture de chambre de la chambre ouverte la plus haute intervenant simultanément en position haute à 12 heures, puis le mode roue libre est lancé. Sous l'effet de la force ascensionnelle, la roue cylindrique tourne conjointement avec toutes ses chambres et, après un trajet parcouru d'une chambre fermée, elle rétablit la position de départ. La succession de ces cycles induit une rotation continue de l’arbre.

Total Number of Claims/PCT	*
Number of Independent Claims	*
Number of Priorities	*
Number of Multi-Dependent Claims	*
Number of Drawings	*
Pages for Publication	*
Number of Pages with Drawings	*
Pages of Specification	*
Sequence Listing	*
International Search Report is established	*
International Searching Authority	EPO *
Applicant's Legal Status	Natural Person *
All Applicants are Authors	*
Small Entity, US	*
Micro Entity, US	*
Entry into National Phase under	Chapter I *
Translation

WO2024175939 - ENERGIEUMWANDELNDES WALZRAD, ENERGIEUMWANDLUNGSAUSRÜSTUNG MIT RAHMEN UND WALZRAD, SOWIE DAS VERFAHREN ZUR ENERGIEUMWANDLUNG

Quotation for National Phase entry
