WO2023067300 - RECOIL SYSTEM
National phase entry:
Publication Number
WO/2023/067300
Publication Date
27.04.2023
International Application No.
PCT/GB2022/052558
International Filing Date
10.10.2022
Title **
[English]
RECOIL SYSTEM
[French]
SYSTÈME DE RECUL
Applicants **
BAE SYSTEMS PLC
6 Carlton Gardens
London SW1Y 5AD, GB
Inventors
ELLIOTT, Edward
BAE Systems
Warwick House
Farnborough Aerospace Centre
Farnborough Hampshire GU14 6YU, GB
Priority Data
2115240.0
22.10.2021
GB
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| * | |
International Searching Authority |
EPO
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Translation |
|
Recalculate
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing | 964 | |
| EPO | Filing, Examination | 4633 | |
| Japan | Filing | 593 | |
| South Korea | Filing | 575 | |
| USA | Filing, Examination | 2710 |
Total: 9475 USD
The term for entry into the National Phase has expired. This quotation is for informational purposes only
Abstract[English]

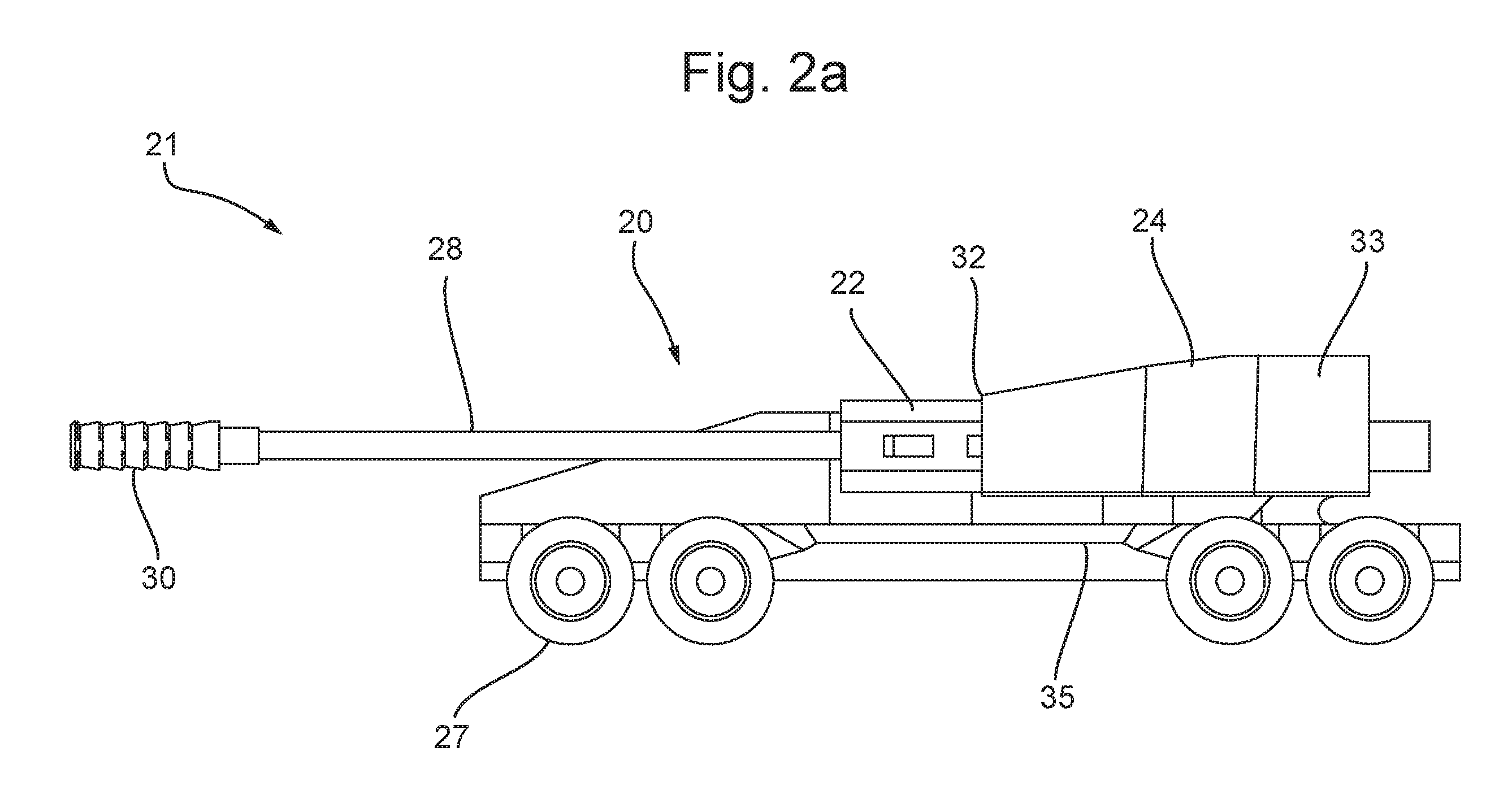

The present invention relates to a field gun with wheel carriage, specifically to a wheel carriage with regenerative braking system as part of the recoil system A field gun, comprising: i)an elevating mass comprising: an ordnance for firing a projectile, the ordnance comprising a barrel defining a barrel axis and having a muzzle towards the front end of the howitzer and a breech assembly at the rear end of the barrel; and a cradle for holding the ordnance at a traverse and an elevation; and at least one co-operative engagement means, for linking said cradle to a wheeled carriage, ii)said wheeled carriage comprising at least one wheel; a rechargeable electric storage device; and a regenerative braking system comprising: a brake control configured for applying a braking force to said at least one wheel in response to movement of the wheeled carriage by a recoil force from the firing of the projectile from the gun barrel.[French]
L'invention concerne une pièce d'artillerie de campagne à chariot à roues, en particulier un chariot à roues à système de freinage régénératif constituant une partie du système de recul. La pièce d'artillerie selon l'invention comprend : i) une masse élévatrice comprenant : une pièce d'artillerie pour tirer un projectile, ladite pièce comprenant un canon définissant un axe de canon et comportant une bouche en direction de l'extrémité avant de l'obusier et un ensemble culasse au niveau de l'extrémité arrière du canon ; et un berceau pour maintenir la pièce d'artillerie dans une certaine position traversable et à une certaine hauteur ; et au moins un moyen de mise en prise coopératif pour relier ledit berceau à un chariot à roues ; ii) ledit chariot à roues comprenant au moins une roue ; un dispositif de stockage électrique rechargeable ; et un système de freinage régénératif comprenant : une commande de frein conçue pour appliquer une force de freinage à ladite roue au moins, en réponse au mouvement imprimé sur le chariot à roues par une force de recul causée par le tir du projectile par le canon.
