WO2026119861 - TAUCHMOTORPUMPE
National phase entry is expected:
Publication Number
WO/2026/119861
Publication Date
11.06.2026
International Application No.
PCT/EP2025/085066
International Filing Date
02.12.2025
Title **
[German]
TAUCHMOTORPUMPE
[English]
SUBMERSIBLE MOTOR PUMP
[French]
POMPE À MOTEUR SUBMERSIBLE
Applicants **
KSB SE & CO. KGAA
Inventors
HASS, Stephan
SCHUNK, Axel
Priority Data
102024136447.5
06.12.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1969 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2092 | |
| South Korea | Filing, Examination, Granting | 1942 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,850
Contact Us
Abstract[German]
Die Erfindung betrifft eine Tauchmotorpumpe, die einen Schwimmer (6) umfasst, der eine Auftriebskraft bei einem Flüssigkeitsanstieg erfährt und mit einem Schalter (14) zur Steuerung eines Pumpvorgangs zusammenwirkt. Der Schalter (14) steht mit einer Bewegungsanordnung (13) in Verbindung steht, die einen inneren Magneten (12) aufweist. Der innere Magnet (12) wirkt mit einem äußeren Gegenmagneten (10) zusammen, der in einem schwenkbaren Magnethalter (9) angeordnet ist, wobei der Magnethalter (9) mit einem Hebel (17) in Verbindung steht. Die Tauchmotorpumpe weist ein Hysterese-System (15) zum verzögerten Ein- und Ausschalten auf. Das Hysterese-System (15) übt bei einem Kontakt des Schwimmers (6) mit dem Hebel (17) zunächst eine Gegenkraft aus, welche der Auftriebskraft entgegenwirkt und der Hebel (17) dadurch in einer ersten stabilen Position verbleibt, solange die Auftriebskraft unterhalb eines Schwellenwertes liegt. Der Hebel (17) schaltet in eine zweite stabile Position um, wenn die Auftriebskraft den Schwellenwert überschreitet.[English]

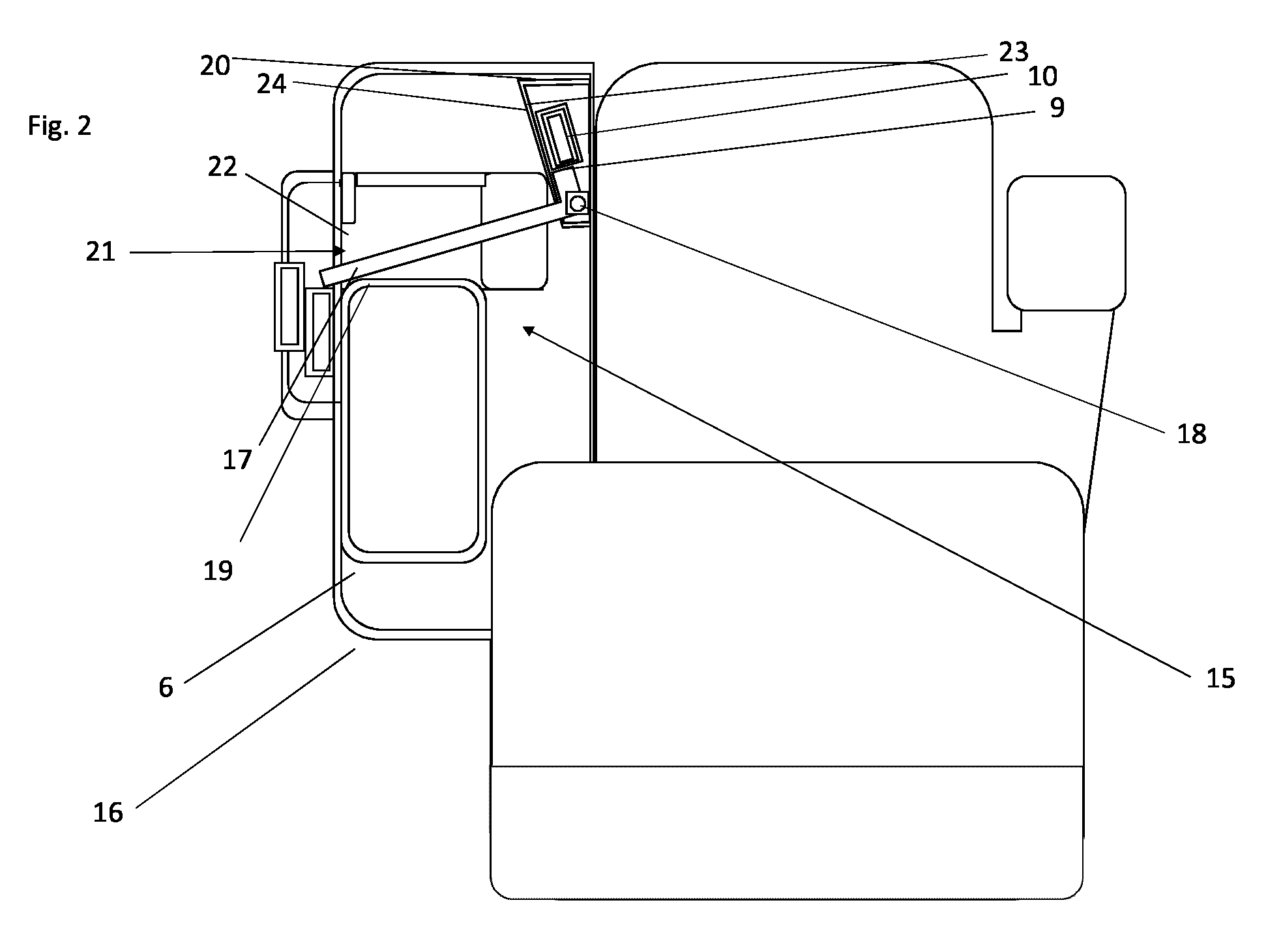

The invention relates to a submersible motor pump comprising a float (6) which experiences a buoyant force when the liquid level rises and interacts with a switch (14) for controlling a pumping operation. The switch (14) is connected to a movement assembly (13) which comprises an inner magnet (12). The inner magnet (12) interacts with an outer counter-magnet (10) which is arranged in a pivotable magnet holder (9), the magnet holder (9) being connected to a lever (17). The submersible motor pump comprises a hysteresis system (15) for delayed switch-on and switch-off. When the float (6) comes into contact with the lever (17), the hysteresis system (15) initially exerts a counterforce which opposes the buoyant force, and the lever (17) thereby remains in a first stable position as long as the buoyant force is below a threshold value. The lever (17) switches into a second stable position when the buoyant force exceeds the threshold value.[French]
L'invention se rapporte à une pompe à moteur submersible comprenant un flotteur (6) qui subit une force de flottabilité lorsque le niveau de liquide augmente et interagit avec un commutateur (14) pour commander une opération de pompage. Le commutateur (14) est relié à un ensemble de déplacement (13) qui comprend un aimant interne (12). L'aimant interne (12) interagit avec un contre-aimant externe (10) qui est agencé dans un support d'aimant (9) pivotant, le support d'aimant (9) étant relié à un levier (17). La pompe à moteur submersible comprend un système d'hystérésis (15) pour une mise en marche et un arrêt retardés. Lorsque le flotteur (6) entre en contact avec le levier (17), le système d'hystérésis (15) exerce initialement une force antagoniste qui s'oppose à la force de flottabilité, et le levier (17) reste ainsi dans une première position stable tant que la force de flottabilité est inférieure à une valeur seuil. Le levier (17) commute dans une seconde position stable lorsque la force de flottabilité dépasse la valeur seuil.
