WO2026104338 - VORVERDICHTER UND KÄLTEMITTELKREISLAUF

National phase entry is expected:
Publication Number WO/2026/104338
Publication Date 21.05.2026
International Application No. PCT/EP2025/082418
International Filing Date 10.11.2025
Title **
[German] VORVERDICHTER UND KÄLTEMITTELKREISLAUF
[English] PRECOMPRESSOR AND REFRIGERANT CIRCUIT
[French] PRÉ-COMPRESSEUR ET CIRCUIT DE RÉFRIGÉRANT
Applicants **
ROBERT BOSCH GMBH
Inventors
COCLICI, Cristian-Aurelian
KUHNKE, Dominik
KNEULE, Friedrich
KOPF, Matthias
HEBER, Frank
WASNER, Thomas
PRACHT, Sofiya
TSCHISMAR, Oliver
FREY, Yannick Fabian
PECHINGER, Markus
WURSTHORN, Stephan
SCHRADER, Daniel
RICHTER, Armin
KLAUK, Dietrich
MAGEL, Hans-Christoph
ALXNEIT, Tanja
Priority Data
102024210953.3   14.11.2024   DE
102025138094.5   22.09.2025   DE
102025145942.8   07.11.2025   DE
Application details
Total Number of Claims/PCT *
Number of Independent Claims *
Number of Priorities *
Number of Multi-Dependent Claims *
Number of Drawings *
Pages for Publication *
Number of Pages with Drawings *
Pages of Specification *
*
Number of Office Actions *
*
International Searching Authority
*
Recordal of a Change of the Applicant's Name/Address
*
Type of Assignment
*
Applicant's Legal Status
*
*
*
*
*
*
Entry into National Phase under
*
Patent Delivery
*
Translation

* The data is based on automatic recognition. Please verify and amend if necessary.

** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.

Quotation for National Phase entry

Country StagesTotal
China Filing, Examination, Granting1991
EPO Filing, Examination, Granting8107
Japan Filing, Examination, Granting1937
South Korea Filing, Examination, Granting1693
USA Filing, Examination, Granting4740
MasterCard Visa
Total: 18,468
Contact Us

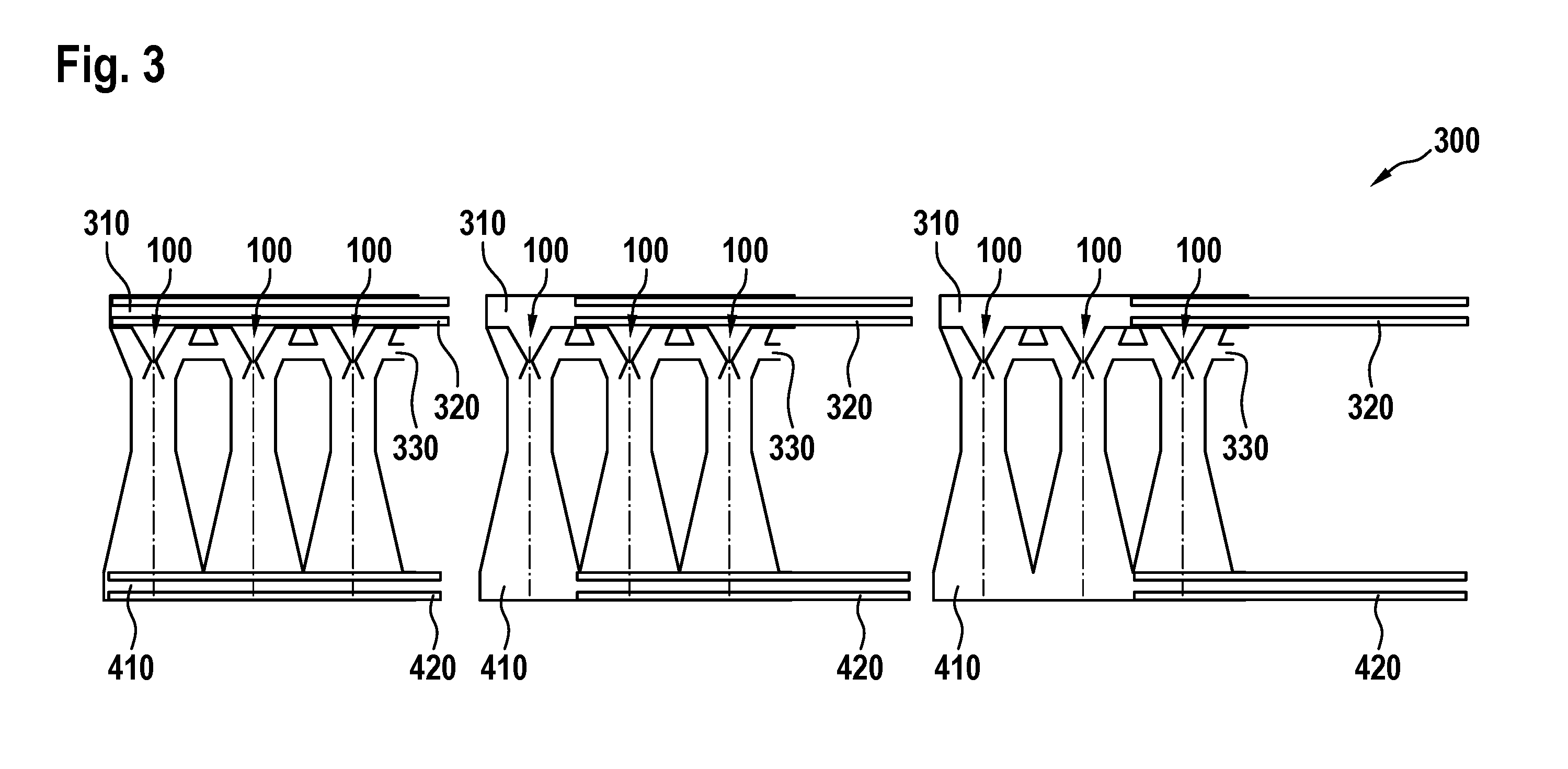

Abstract[German] Die Erfindung betrifft einen Vorverdichter (400) aufweisend zumindest zwei zueinander parallelgeschaltete Strahlpumpen (100) zum Fördern eines Saugfluids (242) in einem Kältemittelkreislauf (200) eines Temperiersystems unter Verwendung eines Treibfluids (231) unter Ausnutzung des Bernoulli-Effekts, und einen Flüssigphasenabscheider (250) zum Trennen eines Flüssiganteils (252) von einem Gasanteil (253) eines durch zumindest eine der zumindest zwei Strahlpumpen (100) ausgestoßenen Mischfluids (251), wobei die Strahlpumpen (100) jeweils zumindest eine Primärdüse (103) zum Beschleunigen des Treibfluids, zumindest eine Sekundäranschlussschnittstelle (102) zum Zuführen des Saugfluids, ein Mischrohr (104) stromab der Primärdüse (103) und stromab der Sekundäranschlussschnittstelle (102) und einen Diffusor (105) stromab des Mischrohres (104) aufweisen, wobei der Flüssigphasenabscheider (250) einen Zyklonabscheider (500) aufweist, wobei der Zyklonsabscheider mehrere Eingangsanschlüsse (510) zum Aufnehmen des Mischfluids (251) aufweist, und wobei jede der zumindest zwei Strahlpumpen (100) stromab des Diffusors (105) jeweils unmittelbar mit einem einzelnen der mehreren Eingangsanschlüsse (510) fluidverbunden ist. Ferner wir ein Kältemittelkreislauf (200) mit einem solchen Vorverdichter (400) vorgeschlagen.[English] The invention relates to a precompressor (400) having at least two jet pumps (100), which are connected in parallel with one another, for conveying a suction fluid (242) in a refrigerant circuit (200) of a temperature-control system by means of a propellant fluid (231) using the Bernoulli effect and having a liquid phase separator (250) for separating a liquid content (252) from a gas content (253) of a mixed fluid (251) ejected by at least one of the at least two jet pumps (100), wherein each of the jet pumps (100) has at least one primary nozzle (103) for accelerating the propellant fluid, at least one secondary connection interface (102) for supplying the suction fluid, a mixing tube (104) downstream of the primary nozzle (103) and downstream of the secondary connection interface (102), and a diffuser (105) downstream of the mixing tube (104); the liquid phase separator (250) comprises a cyclone separator (500); the cyclone separator has a plurality of inlet connections (510) for receiving the mixed fluid (251); and each of the at least two jet pumps (100) is fluidically connected directly to an individual inlet connection of the plurality of inlet connections (510) downstream of the diffusor (105). The invention further relates to a refrigerant circuit (200) comprising such a precompressor (400).[French] L'invention concerne un pré-compresseur (400) comprenant au moins deux pompes à jet (100), reliées en parallèle l'une à l'autre, pour transporter un fluide d'aspiration (242) dans un circuit de fluide frigorigène (200) d'un système de régulation de température au moyen d'un fluide propulseur (231) utilisant l'effet Bernoulli et ayant un séparateur de phase liquide (250) pour séparer une teneur en liquide (252) d'une teneur en gaz (253) d'un fluide mélangé (251) éjecté par au moins l'une des au moins deux pompes à jet (100) ; chacune des pompes à jet (100) comprend au moins une buse primaire (103) servant à accélérer le fluide propulseur, au moins une interface de connexion secondaire (102) pour fournir le fluide d'aspiration, un tube de mélange (104) en aval de la buse primaire (103) et en aval de l'interface de connexion secondaire (102), et un diffuseur (105) en aval du tube de mélange (104) ; le séparateur de phase liquide (250) comprend un séparateur à cyclone (500) ; le séparateur à cyclone présente une pluralité de connexions d'entrée (510) pour recevoir le fluide mélangé (251) ; et chacune des au moins deux pompes à jet (100) est en communication fluidique directement avec une connexion d'entrée individuelle de la pluralité de connexions d'entrée (510) en aval du diffuseur (105). L'invention concerne en outre un circuit de fluide frigorigène (200) comprenant un tel pré-compresseur (400).
