WO2026104332 - STRAHLPUMPENEINHEIT UND KÄLTEMITTELKREISLAUF
National phase entry is expected:
Publication Number
WO/2026/104332
Publication Date
21.05.2026
International Application No.
PCT/EP2025/082404
International Filing Date
10.11.2025
Title **
[German]
STRAHLPUMPENEINHEIT UND KÄLTEMITTELKREISLAUF
[English]
JET PUMP UNIT AND REFRIGERANT CIRCUIT
[French]
UNITÉ DE POMPE À JET ET CIRCUIT DE FLUIDE FRIGORIGÈNE
Applicants **
ROBERT BOSCH GMBH
Inventors
FREY, Yannick Fabian
Priority Data
102024210953.3
14.11.2024
DE
102025138099.6
22.09.2025
DE
102025146022.1
07.11.2025
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1989 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 1970 | |
| South Korea | Filing, Examination, Granting | 1760 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,585
Contact Us
Abstract[German]
Die Erfindung betrifft eine Strahlpumpeneinheit (300, 400), aufweisend zumindest zwei zueinander parallelgeschaltete Strahlpumpen (100) zum Fördern eines Saugfluids (242) in einem Kältemittelkreislauf (200) eines Temperiersystems unter Verwendung eines Treibfluids (231) unter Ausnutzung des Bernoulli-Effekts, wobei jede Strahlpumpe (100) zumindest eine Primärdüse (103) zum Beschleunigen des Treibfluids, zumindest eine Sekundäranschlussschnittstelle (102) zum Zuführen des Saugfluids, ein Mischrohr (104) stromab der Primärdüse (103) und stromab der Sekundäranschlussschnittstelle (102) und einen Diffusor (105) stromab des Mischrohres (104) aufweist, wobei die Strahlpumpeneinheit (300, 400) einen gemeinsamen Stellmechanismus (320, 420, 520) aufweist, der dazu eingerichtet ist, einzelne oder alle der zumindest zwei Strahlpumpen (100) zum Fördern des Saugfluids anzusteuern, wobei der Stellmechanismus (320, 420, 520) ferner dazu eingerichtet ist, zumindest eine der zumindest zwei Strahlpumpen zumindest zeitweise nur teilweise anzusteuern. Ferner wir ein Kältemittelkreislauf (200) mit einer solchen Strahlpumpeneinheit (300, 400) vorgeschlagen.[English]

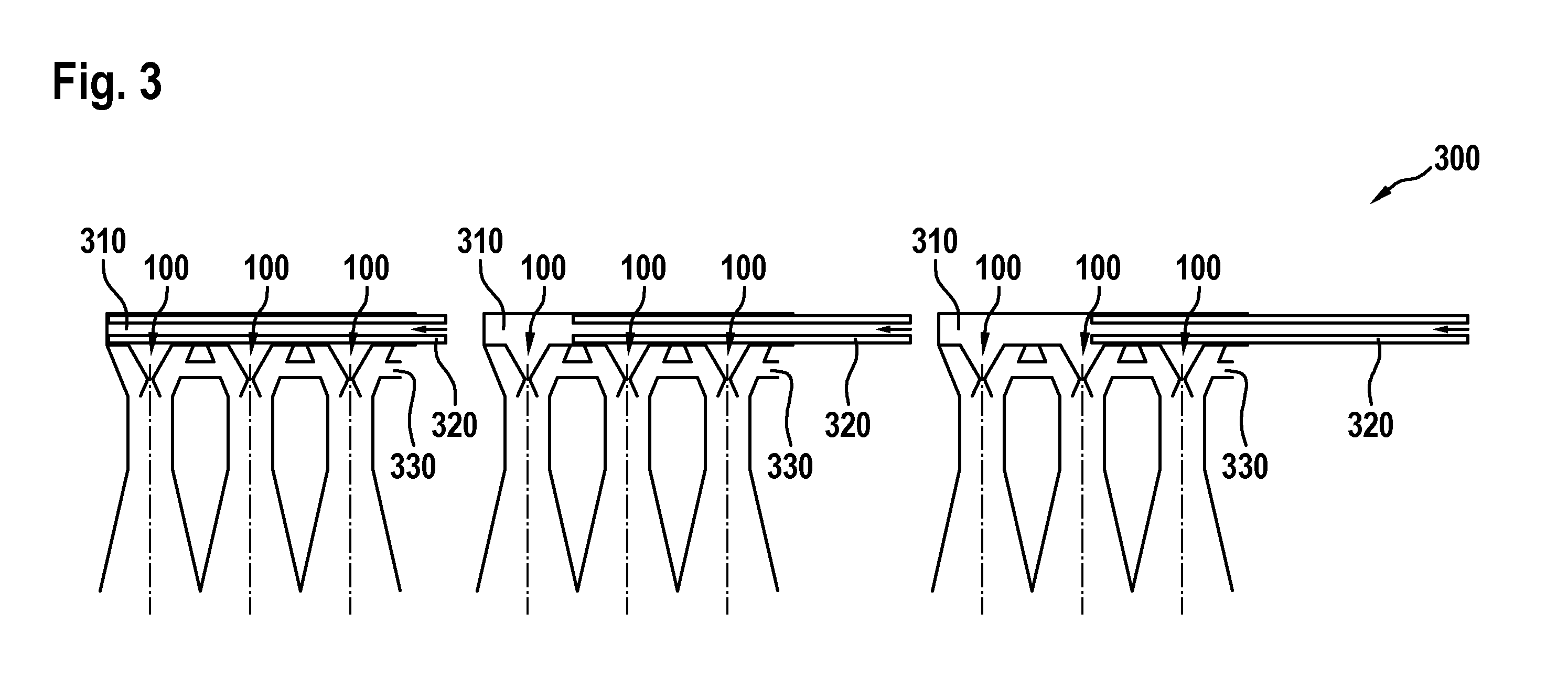

The invention relates to a jet pump unit (300, 400), having at least two jet pumps (100), which are connected in parallel with one another, for conveying a suction fluid (242) in a refrigerant circuit (200) of a temperature-control system by means of a propellant fluid (231) using the Bernoulli effect, wherein each jet pump (100) has at least one primary nozzle (103) for accelerating the propellant fluid, at least one secondary connection interface (102) for supplying the suction fluid, a mixing tube (104) downstream of the primary nozzle (103) and downstream of the secondary connection interface (102), and a diffuser (105) downstream of the mixing tube (104); the jet pump unit (300, 400) has a common actuating mechanism (320, 420, 520) which is designed to actuate individual jet pumps or all of the at least two jet pumps (100) in order to convey the suction fluid, the actuating mechanism (320, 420, 520) being additionally designed to only partly actuate at least one of the at least two jet pumps at least temporarily. The invention further relates to a refrigerant circuit (200) comprising such a jet pump unit (300, 400).[French]
L'invention concerne une unité de pompe à jet (300, 400), ayant au moins deux pompes à jet (100), qui sont raccordées en parallèle l'une à l'autre, pour transporter un fluide d'aspiration (242) dans un circuit de fluide frigorigène (200) d'un système de régulation de température au moyen d'un fluide propulseur (231) à l'aide de l'effet Bernoulli, chaque pompe à jet (100) ayant au moins une buse principale (103) pour accélérer le fluide propulseur, au moins une interface de raccordement secondaire (102) pour fournir le fluide d'aspiration, un tube de mélange (104) en aval de la buse principale (103) et en aval de l'interface de raccordement secondaire (102), et un diffuseur (105) en aval du tube de mélange (104) ; l'unité de pompe à jet (300, 400) comporte un mécanisme d'actionnement commun (320, 420, 520) qui est conçu pour actionner des pompes à jet individuelles ou toutes les au moins deux pompes à jet (100) afin de transporter le fluide d'aspiration, le mécanisme d'actionnement (320, 420, 520) étant en outre conçu pour actionner uniquement partiellement au moins l'une des au moins deux pompes à jet au moins temporairement. L'invention concerne en outre un circuit de fluide frigorigène (200) comprenant ladite unité de pompe à jet (300, 400).
