WO2026099428 - HUBKOLBEN-KOMPRESSOR
National phase entry is expected:
Publication Number
WO/2026/099428
Publication Date
15.05.2026
International Application No.
PCT/EP2025/082284
International Filing Date
07.11.2025
Title **
[German]
HUBKOLBEN-KOMPRESSOR
[English]
RECIPROCATING COMPRESSOR
[French]
COMPRESSEUR ALTERNATIF
Applicants **
ROBERT BOSCH GMBH
Inventors
MAYER, Robert
PINTO, Valerio
WEIMER, Mirijam
FEURTON, Sebastien
Priority Data
102024210795.6
11.11.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1882 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 1968 | |
| South Korea | Filing, Examination, Granting | 1691 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,388
Contact Us
Abstract[German]

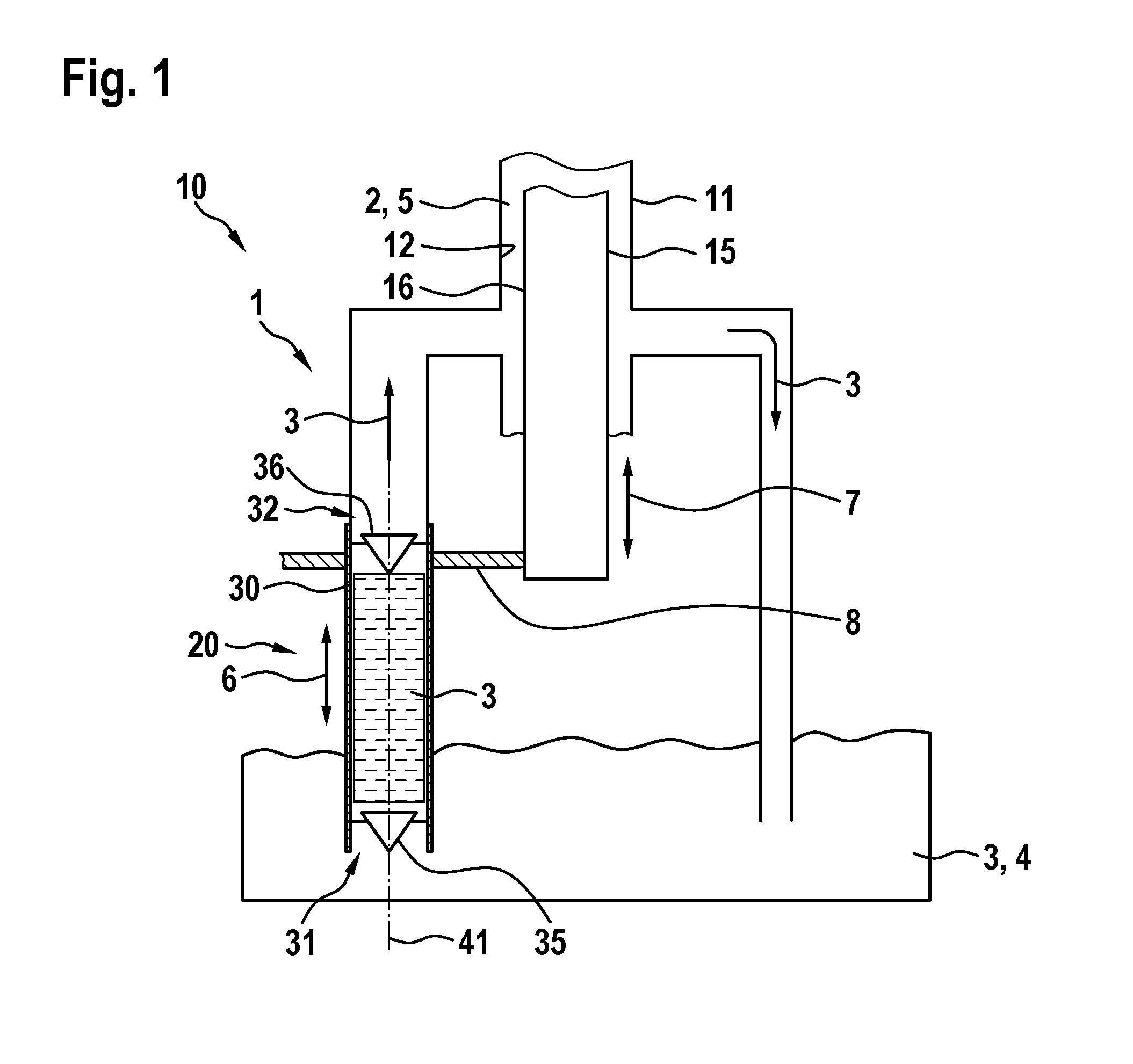

Die Erfindung betrifft einen Hubkolben-Kompressor (10), umfassend: einen Zylinder (11), einen innerhalb des Zylinders (11) linear beweglich angeordneten Kolben (15), einen Ölkreislauf (1) zum Aufbauen eines Ölfilms (2) in einem Spalt (5) zwischen einer Innenwand (12) des Zylinders (11) und einer Außenwand (16) des Kolbens (15), eine Ölpumpe (20) zum Fördern von Öl (3) aus einem Ölreservoir (4) für den Öl- kreislauf (1), wobei die Ölpumpe (20) einen Hohlkörper (30) mit einer ersten Öffnung (31) und einer zweiten Öffnung (32) aufweist, wobei die erste Öffnung (31) in dem Ölreservoir (4) angeordnet ist, wobei im Hohlkörper (30) zwischen der ersten Öffnung (31) und der zweiten Öffnung (32) ein erstes Ventil (35) vorgesehen ist, wobei das erste Ventil (35) einen Zulauf von Öl (3) in den Hohlkörper (30) ermöglicht und einen Rückfluss von Öl (3) aus dem Hohlkörper (30) in das Ölreservoir (4) erschwert oder unterbindet, wobei die zweite Öffnung (32) außerhalb des Ölreservoirs (4) angeordnet ist und mit dem Spalt (5) verbunden ist, wobei Mittel vorgesehen sind, um eine Hin- und Herbewegung des Hohlkörpers (30) zu erzeugen, wobei mithilfe der Hin- und Herbewegung des Hohlkörpers (30), Öl (3) aus dem Ölreservoir (4) über die erste Öffnung (31) durch das erste Ventil (35) bis zur zweiten Öffnung (32) in den Spalt (5) beförderbar ist.[English]
