WO2026099167 - PHOTONISCHES RADARSYSTEM MIT ZENTRALEM HERUNTERMISCHEN DER RADARSIGNALE
National phase entry is expected:
Publication Number
WO/2026/099167
Publication Date
15.05.2026
International Application No.
PCT/EP2025/081774
International Filing Date
04.11.2025
Title **
[German]
PHOTONISCHES RADARSYSTEM MIT ZENTRALEM HERUNTERMISCHEN DER RADARSIGNALE
[English]
PHOTONIC RADAR SYSTEM WITH CENTRAL DOWN-MIXING OF THE RADAR SIGNALS
[French]
SYSTÈME RADAR PHOTONIQUE AVEC MIXAGE RÉDUCTEUR CENTRAL DES SIGNAUX RADAR
Applicants **
VOLKSWAGEN AKTIENGESELLSCHAFT
Inventors
SEILER, Dr. Pascal Marcel
ROBERT, Markus
NOACK, Dr. Andreas
GISDER, Dr. Thomas
MEINECKE, Dr. Marc-Michael
KURZ, Dr. Heiko Gustav
ADIBPOUR, Paniz
Priority Data
102024210617.8
05.11.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1909 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 2031 | |
| South Korea | Filing, Examination, Granting | 1819 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,625
Contact Us
Abstract[German]

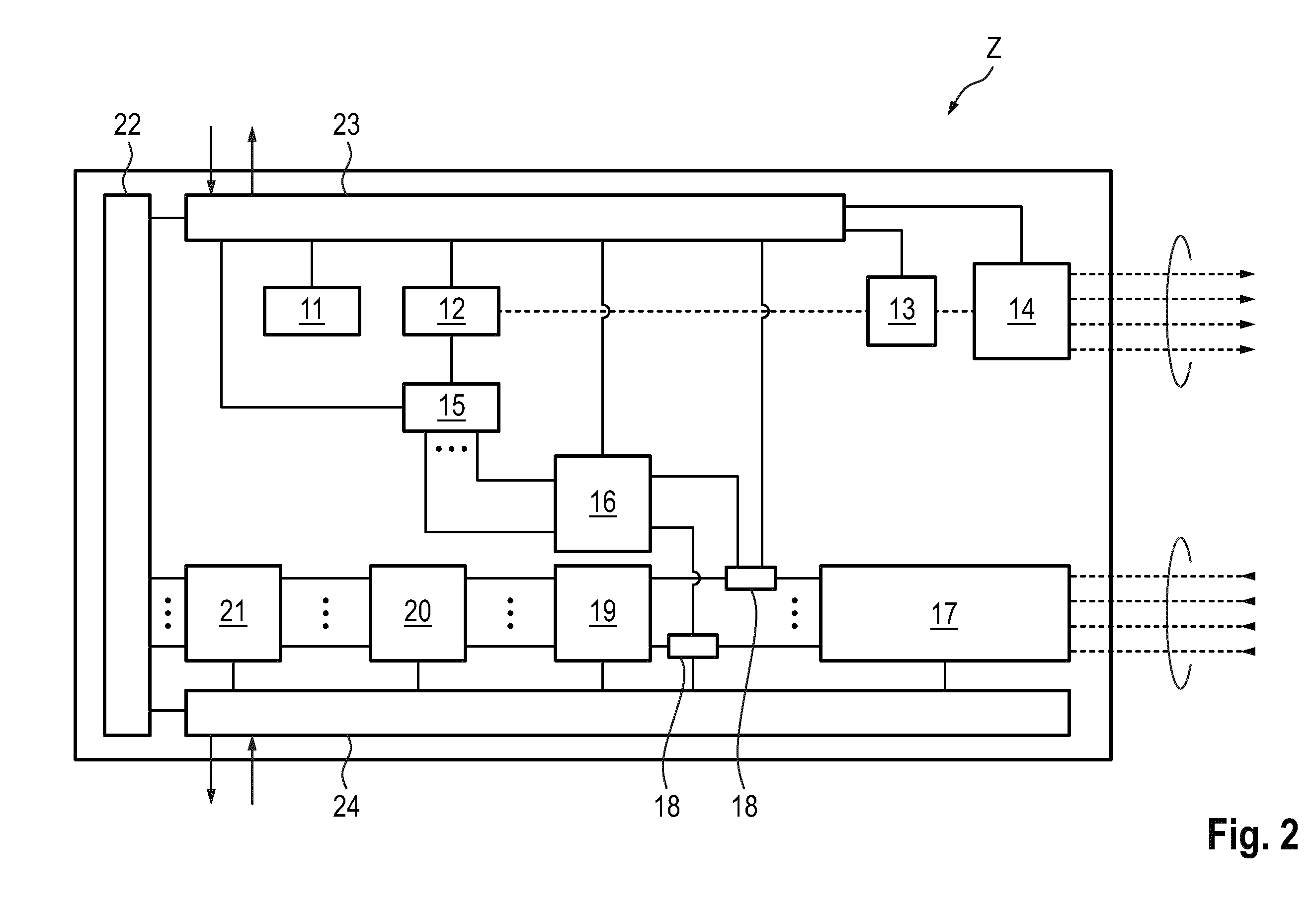

Die Erfindung betrifft eine Zentraleinheit (Z) für ein Radarsystem, welches neben der Zentraleinheit (Z) mindestens eine Radarsendeeinheit (S-1, S-2, S-3, S-n) und mindestens eine Radarempfangseinheit (E-1, E-2, E-3, E-n) umfasst. Durch die Zentraleinheit (Z) wird ein optisches Trägersignal bereitgestellt, ein Radartreibersignal auf das optische Trägersignal aufmoduliert wird und das mit dem Radartreibersignal modulierte optische Trägersignal an die mindestens eine Radarsendeeinheit (S-1, S-2, S-3, S-n) und/oder die mindestens eine Radarempfangseinheit (E-1, E-2, E-3, E-n) gesendet. Die Zentraleinheit (Z) empfängt von der mindestens einen Radarempfangseinheit (E-1, E-2, E-3, E-n) ein optisches Signal, welchem ein Radarechosignal überlagert ist, und separiert das überlagerte Radarechosignal mittels einer optisch-elektrischen Wandlung von dem empfangenen optischen Signal. Durch eine Mischung des optisch-zu-elektrisch konvertierten Radarechosignals mit einem Lokaloszillatorsignal wird in der Zentraleinheit (Z) eine Abwärtskonvertierung des Radarechosignals in ein niederfrequenteres Signal durchgeführt.[English]
The invention relates to a central unit (Z) for a radar system which, in addition to the central unit (Z), comprises at least one radar transmitting unit (S-1, S-2, S-3, S-n) and at least one radar receiving unit (E-1, E-2, E-3, E-n). An optical carrier signal is provided by the central unit (Z), a radar driver signal is modulated onto the optical carrier signal, and the optical carrier signal modulated with the radar driver signal is transmitted to the at least one radar transmitting unit (S-1, S-2, S-3, S-n) and/or the at least one radar receiving unit (E-1, E-2, E-3, E-n). The central unit (Z) receives an optical signal from the at least one radar receiving unit (E-1, E-2, E-3, E-n) on which a radar echo signal is superimposed, and separates the superimposed radar echo signal from the received optical signal by means of an optical-electrical conversion. A down-conversion of the radar echo signal into a lower-frequency signal is carried out in the central unit (Z) by mixing the optical-to-electrical converted radar echo signal with a local oscillator signal.[French]
L'invention concerne une unité centrale (Z) pour un système radar qui, outre l'unité centrale (Z), comprend au moins une unité de transmission radar (S-1, S-2, S-3, S-n) et au moins une unité de réception radar (E-1, E-2, E-3, E-n). Un signal de porteuse optique est fourni par l'unité centrale (Z), un signal de commande radar est modulé sur le signal de porteuse optique, et le signal de porteuse optique modulé avec le signal de commande radar est transmis à la ou aux unités de transmission radar (S-1, S-2, S-3, S-n) et/ou à la ou aux unités de réception radar (E-1, E-2, E-3, E-n). L'unité centrale (Z) reçoit un signal optique provenant de la ou des unités de réception radar (E-1, E-2, E-3, E-n) sur laquelle un signal d'écho radar est superposé, et sépare le signal d'écho radar superposé du signal optique reçu au moyen d'une conversion d'optique vers électrique. Un abaissement du signal d'écho radar en un signal de fréquence inférieure est effectué dans l'unité centrale (Z) en mélangeant le signal d'écho radar converti d'optique vers électrique avec un signal d'oscillateur local.
