IP-Coster | WO2026099107 | ANSCHLUSSANORDNUNG UND ANSCHLUSSKLEMME

Country	Stages	Total
China	Filing, Examination, Granting	1947
EPO	Filing, Examination, Granting	8107
Japan	Filing, Examination, Granting	2061
South Korea	Filing, Examination, Granting	1879
USA	Filing, Examination, Granting	4740

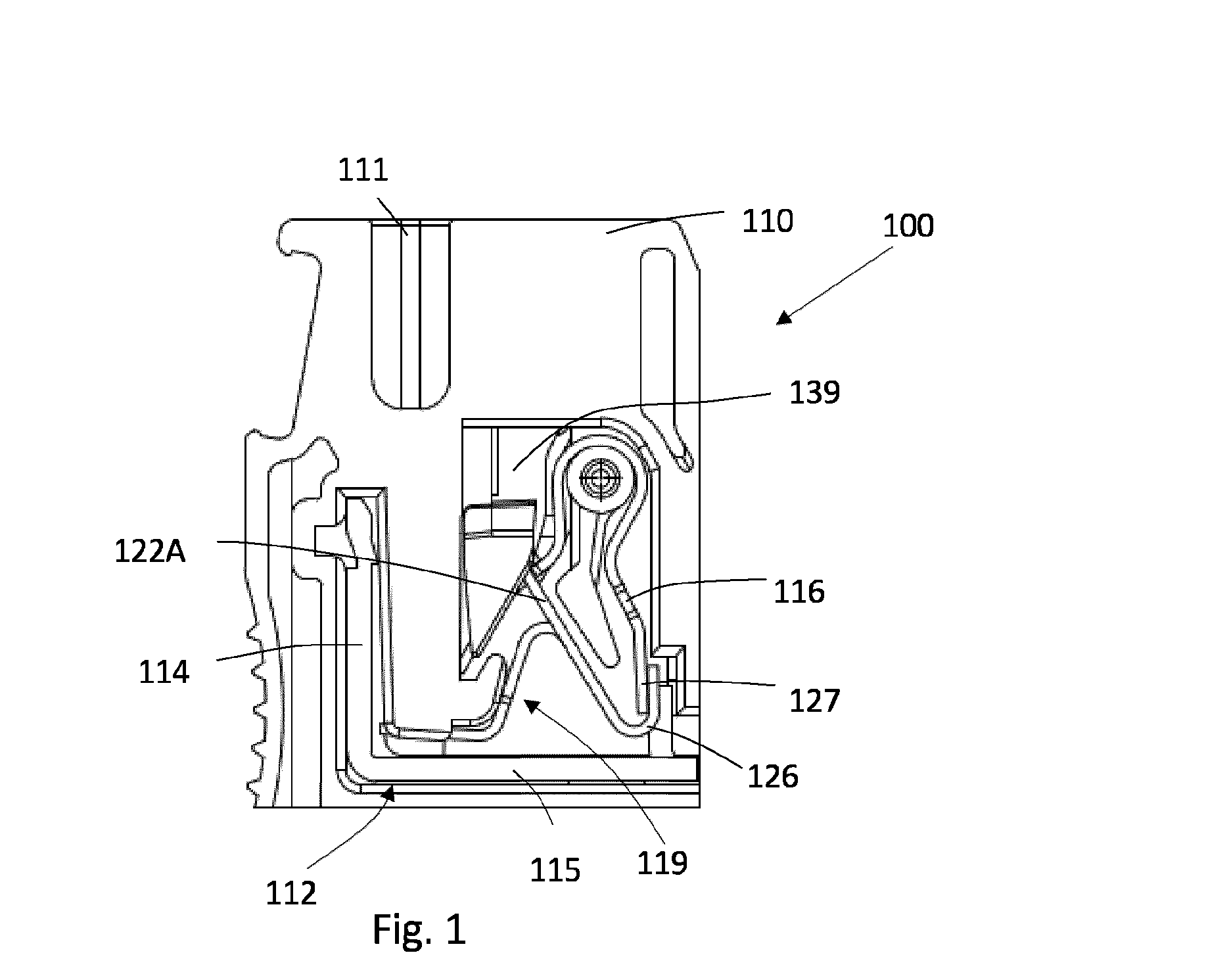

Abstract[German] Gegenstand der Erfindung ist eine Anschlussanordnung (100) zum Anschließen eines elektrischen Leiters (L), mit einem eine Leitereinführungsöffnung (111) aufweisenden Gehäuse (110), einem in dem Gehäuse (110) angeordneten Strombalken (112), einer in dem Gehäuse (110) angeordneten Klemmfeder (113), welche einen Halteschenkel (116) und einen Klemmschenkel (117) aufweist, wobei der Klemmschenkel (116) in eine Klemmstellung und in eine Offenstellung überführbar ist, einem Betätigungselement (139), mittels welchem der Klemmschenkel (117) von der Klemmstellung in die Offenstellung überführbar ist, und einem Auslöseelement (119), welches in der Offenstellung des Klemmschenkels (117) mit dem Klemmschenkel (117) derart in Eingriff ist, dass der Klemmschenkel (117) mittels des Auslöseelements (119) in der Offenstellung gehalten ist, und welches derart schwenkbar ist, dass beim Einführen des anzuschließenden Leiters (L) in die Leitereinführungsöffnung (111) in Einführrichtung (E) das Auslöseelement (119) derart betätigbar ist, dass der Klemmschenkel (117) außer Eingriff mit dem Auslöseelement (119) gelangt und von der Offenstellung in die Klemmstellung verschwenkt, wobei das Auslöseelement (119) als ein zu der Klemmfeder (113) separates Bauteil ausgebildet ist und das Auslöseelement (119) eine Aufnahmetasche (126) ausbildet, in welcher der Halteschenkel (116) der Klemmfeder (113) über einen freien Endabschnitt (127) des Halteschenkels (116) aufgenommen und gelagert ist.[English] The invention relates to a connection arrangement (100) for connecting an electrical conductor (L), having a housing (110) that has a conductor insertion opening (111); a current bar (112) that is arranged in the housing (110); a clamping spring (113) that is arranged in the housing (110) and that has a holding limb (116) and a clamping limb (117), the clamping limb (116) being transferrable into a clamping position and into an open position; an actuation element (139), by means of which the clamping limb (117) can be transferred from the clamping position into the open position; and a release element (119), which, when the clamping limb (117) is in the open position, is engaged with the clamping limb (117) in such a way that the clamping limb (117) is held in the open position by means of the release element (119), and is pivotable in such a way that, when the conductor (L) to be connected is inserted into the conductor insertion opening (111) in the insertion direction (E), the release element (119) can be actuated in such a way that the clamping limb (117) disengages from the release element (119) and is pivoted from the open position into the clamping position. The release element (119) is designed as a component separate from the clamping spring (113), and the release element (119) forms a receiving pocket (126) in which the holding limb (116) of the clamping spring (113) is received and mounted via a free end portion (127) of the holding limb (116).[French] L'invention concerne un dispositif de raccordement (100) servant au raccordement d'un conducteur électrique (L), comprenant un boîtier (110) comportant une ouverture d'introduction de conducteur (111), une barre conductrice (112) disposée dans le boîtier (110), un ressort de serrage (113) disposé dans le boîtier (110), une branche de maintien (116) et une branche de serrage (117), la branche de serrage (116) pouvant être amenée dans une position de serrage et dans une position d'ouverture, un élément d'actionnement (139) au moyen duquel la branche de serrage (117) peut être amenée de la position de serrage à la position d'ouverture, et un élément de déclenchement (119) qui, dans la position d'ouverture de la branche de serrage (117), est en prise avec ladite branche de serrage (117) de sorte que cette branche de serrage (117) soit maintenue dans la position d'ouverture au moyen de l'élément de déclenchement (119), et qui est pivotant de sorte que, lors de l'insertion du conducteur (L) à raccorder dans l'ouverture d'insertion de conducteur (111) dans le sens d'insertion (E), l'élément de déclenchement (119) puisse être actionné de manière que la branche de serrage (117) se dégage de l'élément de déclenchement (119) et pivote de la position d'ouverture vers la position de serrage, l'élément de déclenchement (119) étant conçu comme un composant séparé du ressort de serrage (113) et l'élément de déclenchement (119) formant une poche de réception (126) dans laquelle la branche de maintien (116) du ressort de serrage (113) est logée et supportée via une section d'extrémité libre (127) de la branche de maintien (116).
