WO2026109283 - MEMS-SENSOR ZUR MESSUNG EINER UMGEBUNGSGRÖßE EINER SENSORUMGEBUNG
National phase entry is expected:
Publication Number
WO/2026/109283
Publication Date
28.05.2026
International Application No.
PCT/EP2025/081617
International Filing Date
03.11.2025
Title **
[German]
MEMS-SENSOR ZUR MESSUNG EINER UMGEBUNGSGRÖßE EINER SENSORUMGEBUNG
[English]
MEMS SENSOR FOR MEASURING A SURROUNDINGS VARIABLE OF THE SENSOR SURROUNDINGS
[French]
CAPTEUR MEMS POUR MESURER UNE VARIABLE D'ENVIRONNEMENT DE L'ENVIRONNEMENT DU CAPTEUR
Applicants **
ROBERT BOSCH GMBH
Inventors
WEBER, Heribert
FRIEDRICH, Thomas
Priority Data
102024211180.5
21.11.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2250 | |
| EPO | Filing, Examination, Granting | 9747 | |
| Japan | Filing, Examination, Granting | 2216 | |
| South Korea | Filing, Examination, Granting | 2197 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
21,150
Contact Us
Abstract[German]
Die Erfindung betrifft einen MEMS-Sensor zur Messung einer Umgebungsgröße einer Sensorumgebung. Es ist vorgesehen, dass zumindest bereichsweise/gebietsweise Elektrodenstrukturen zwischen deformierbaren Membranbereichen von Membranstrukturen und einer Mittenelektrodenstruktur beziehungsweise einer Gegenelektrodenstruktur, welche sich zwischen zwei Membranstrukturen befindet, eingefügt werden. Diese zusätzlichen Elektrodenstrukturen, also die erste und die zweite Elektrodenstruktur, werden dabei insbesondere beabstandet von den deformierbaren Membranbereichen der Membranstrukturen, also der ersten und der zweiten Membran, und beabstandet von der Mittenelektrodenstruktur an den die Membranstruktur mechanisch verbindenden und die Mittenelektrodenstruktur frei beweglich durchdringenden Stützstrukturen befestigt.[English]

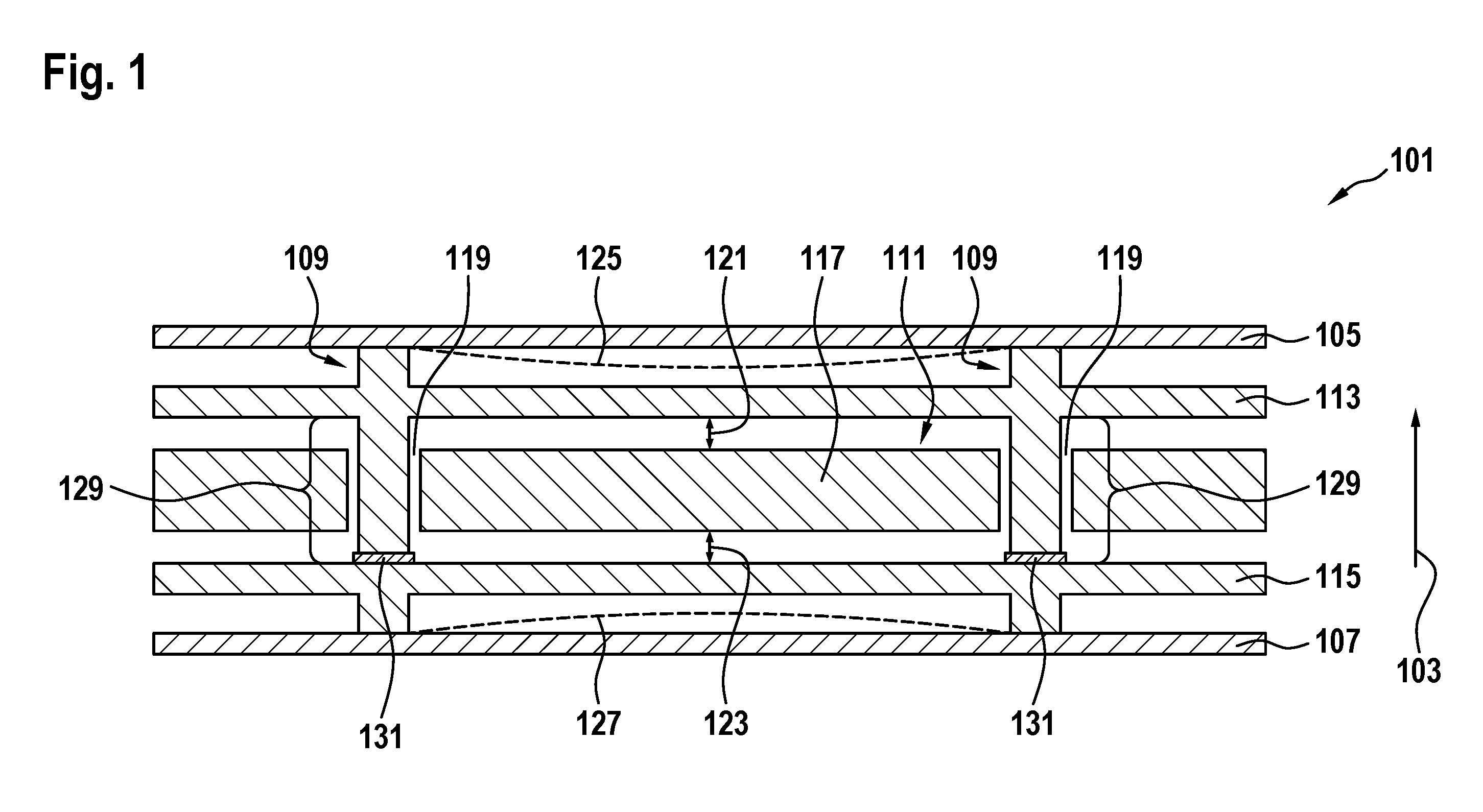

The invention relates to a MEMS sensor for measuring a surroundings variable of the sensor surroundings. According to the invention, electrode structures are inserted, at least in some regions or areas, between deformable membrane regions of membrane structures and a central electrode structure or a counter electrode structure located between two membrane structures. The additional electrode structures, i.e. the first and the second electrode structure, are secured, in particular at a distance from the deformable membrane regions of the membrane structures, i.e. the first and the second membrane, and at a distance from the central electrode structure, to the support structures which mechanically connect the membrane structure and pass through the central electrode structure so as to be freely movable.[French]
L'invention concerne un capteur MEMS pour mesurer une variable d'environnement de l'environnement du capteur. Selon l'invention, des structures d'électrode sont insérées, au moins dans certaines régions ou zones, entre des régions de membrane déformables de structures de membrane et une structure d'électrode centrale ou une structure de contre-électrode située entre deux structures de membrane. Les structures d'électrode supplémentaires, c'est-à-dire la première et la seconde structure d'électrode, sont fixées, en particulier à une certaine distance des régions de membrane déformables des structures de membrane, c'est-à-dire la première et la seconde membrane, et à une certaine distance de la structure d'électrode centrale, aux structures de support qui relient mécaniquement la structure de membrane et passent à travers la structure d'électrode centrale de façon à être librement mobiles.
