WO2026104151 - VORRICHTUNG ZUR FERTIGUNG VON ROTORWELLEN FÜR ELEKTROMOTOREN
National phase entry is expected:
Publication Number
WO/2026/104151
Publication Date
21.05.2026
International Application No.
PCT/EP2025/080219
International Filing Date
20.10.2025
Title **
[German]
VORRICHTUNG ZUR FERTIGUNG VON ROTORWELLEN FÜR ELEKTROMOTOREN
[English]
APPARATUS FOR MANUFACTURING ROTOR SHAFTS FOR ELECTRIC MOTORS
[French]
APPAREIL DE FABRICATION D'ARBRES DE ROTOR POUR MOTEURS ÉLECTRIQUES
Applicants **
SEW-EURODRIVE GMBH & CO KG
Inventors
JINCHANG, Li
Priority Data
202411644381.7
18.11.2024
CN
102025100872.8
13.01.2025
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1966 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2030 | |
| South Korea | Filing, Examination, Granting | 1849 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,692
Contact Us
Abstract[German]

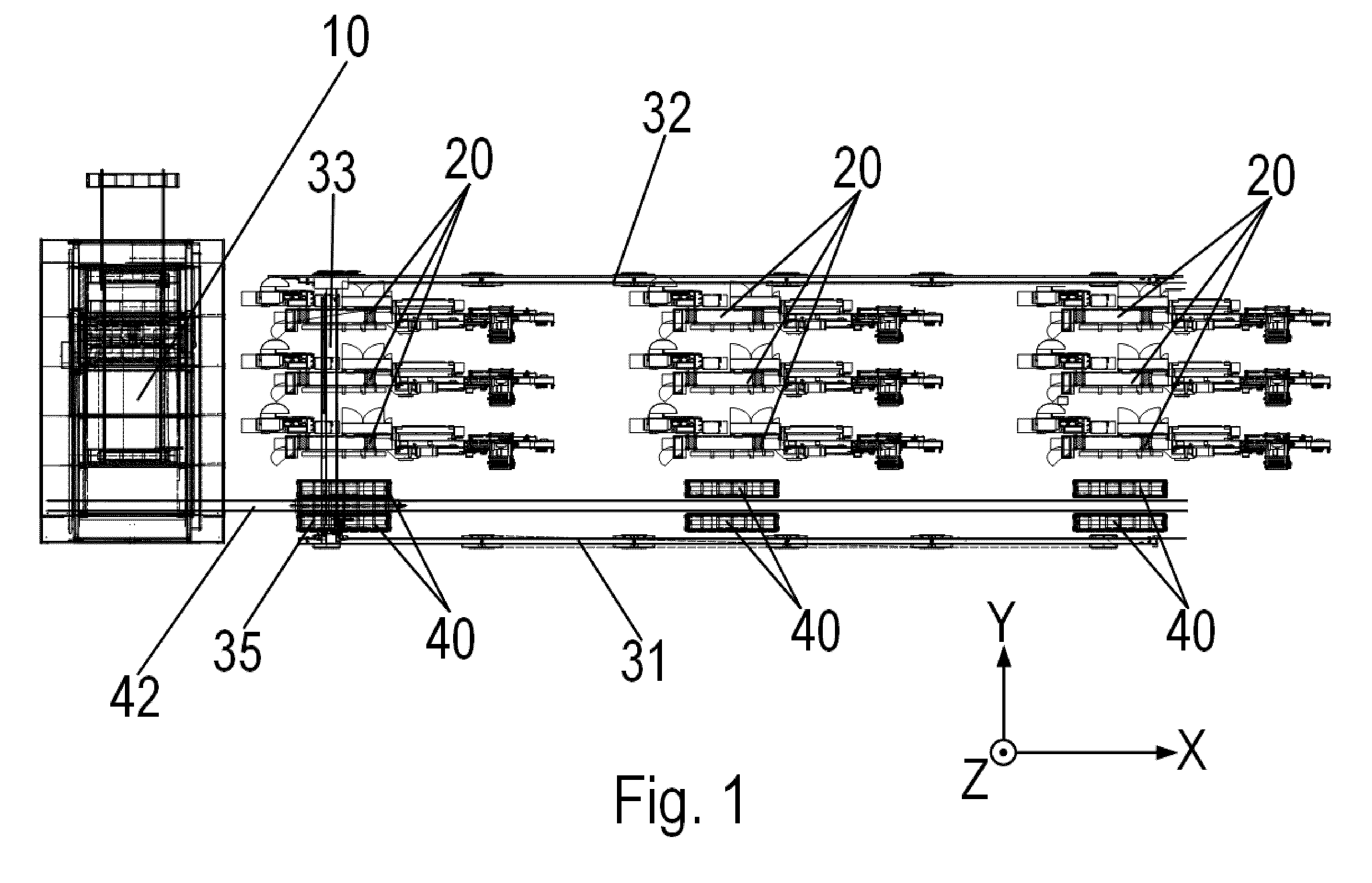

Eine erfindungsgemäße Vorrichtung zur Fertigung von Rotorwellen für Elektromotoren umfasst ein Lager zum Lagern von Halbzeug, mindestens eine Bearbeitungsstation zum Bearbeiten von Halbzeug und ein Transportsystem zum Transport von Halbzeug von dem Lager zu der mindestens einen Bearbeitungsstation. Dabei weist das Transportsystem zwei parallel versetzt zueinander in eine Längsrichtung verlaufende Längsschienen, eine in eine Querrichtung verlaufende Querschiene und einen Manipulator zur Aufnahme von Halbzeug sowie von Rotorwellen auf. Der Manipulator ist entlang der Querschiene in Querrichtung beweglich, und die Querschiene ist entlang der Längsschienen in Längsrichtung beweglich.[English]
The invention relates to an apparatus for manufacturing rotor shafts for electric motors, the apparatus comprising a storage unit for storing semi-finished products, at least one machining station for machining semi-finished products, and a transport system for transporting semi-finished products from the storage unit to the at least one machining station. The transport system comprises: two longitudinal rails extending parallel to one another and offset relative to one another in a longitudinal direction; a transverse rail extending in a transverse direction; and a manipulator for picking up semi-finished products and rotor shafts. The manipulator can be moved along the transverse rail in the transverse direction, and the transverse rail can be moved along the longitudinal rails in the longitudinal direction.[French]
L'invention concerne un appareil de fabrication d'arbres de rotor pour moteurs électriques, l'appareil comprenant une unité de stockage pour stocker des produits semi-finis, au moins une station d'usinage pour usiner des produits semi-finis, et un système de transport pour transporter des produits semi-finis de l'unité de stockage à l'au moins une station d'usinage. Le système de transport comprend : deux rails longitudinaux s'étendant parallèlement l'un à l'autre et décalés l'un par rapport à l'autre dans une direction longitudinale ; un rail transversal s'étendant dans une direction transversale ; et un manipulateur pour ramasser des produits semi-finis et des arbres de rotor. Le manipulateur peut être déplacé le long du rail transversal dans la direction transversale, et le rail transversal peut être déplacé le long des rails longitudinaux dans la direction longitudinale.
