WO2026093051 - LÖT-/EINPRESSSTIFT ZUR ELEKTRISCHEN KONTAKTIERUNG EINES LEISTUNGSMODULS MIT EINER LEITERPLATTE IN EINEM ELEKTROFAHRZEUG
National phase entry is expected:
Publication Number
WO/2026/093051
Publication Date
07.05.2026
International Application No.
PCT/EP2025/080171
International Filing Date
20.10.2025
Title **
[German]
LÖT-/EINPRESSSTIFT ZUR ELEKTRISCHEN KONTAKTIERUNG EINES LEISTUNGSMODULS MIT EINER LEITERPLATTE IN EINEM ELEKTROFAHRZEUG
[English]
SOLDERING/PRESS-IN PIN FOR ELECTRICALLY CONTACTING A POWER MODULE TO A CIRCUIT BOARD IN AN ELECTRIC VEHICLE
[French]
BROCHE À SOUDER/PRESSER POUR LA MISE EN CONTACT ÉLECTRIQUE D'UN MODULE DE PUISSANCE AVEC UNE CARTE DE CIRCUITS IMPRIMÉS DANS UN VÉHICULE ÉLECTRIQUE
Applicants **
ROBERT BOSCH GMBH
Inventors
SCHOLZ, Benedikt
BREUNING, Christian
MAYER, Frank
Priority Data
102024210386.1
29.10.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1996 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 2124 | |
| South Korea | Filing, Examination, Granting | 2009 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,995
Contact Us
Abstract[German]
Die vorliegende Erfindung betrifft eine Löt-/Einpressstift zur elektrischen Kontaktierung eines Leistungsmoduls in einem Elektrofahrzeug, umfassend eine Spitze an einem ersten Ende entlang einer Längsachse des Löt/Einpressstifts, einen Befestigungsbereich an einem zweiten Ende entlang der Längsachse und einen länglichen Körper zwischen der Spitze und dem Befestigungsbereich, wobei der Befestigungsbereich am zweiten Ende eine Schweißfläche aufweist, die senkrecht zur Längsachse ausgerichtet ist, und wobei der Befestigungsbereich eine Aufstandsfläche aufweist, die eingerichtet ist, eine Sonotrode zu kontaktieren, um an der Schweißfläche durch Ultraschallschweißen eine stoffschlüssige Verbindung auszubilden.[English]

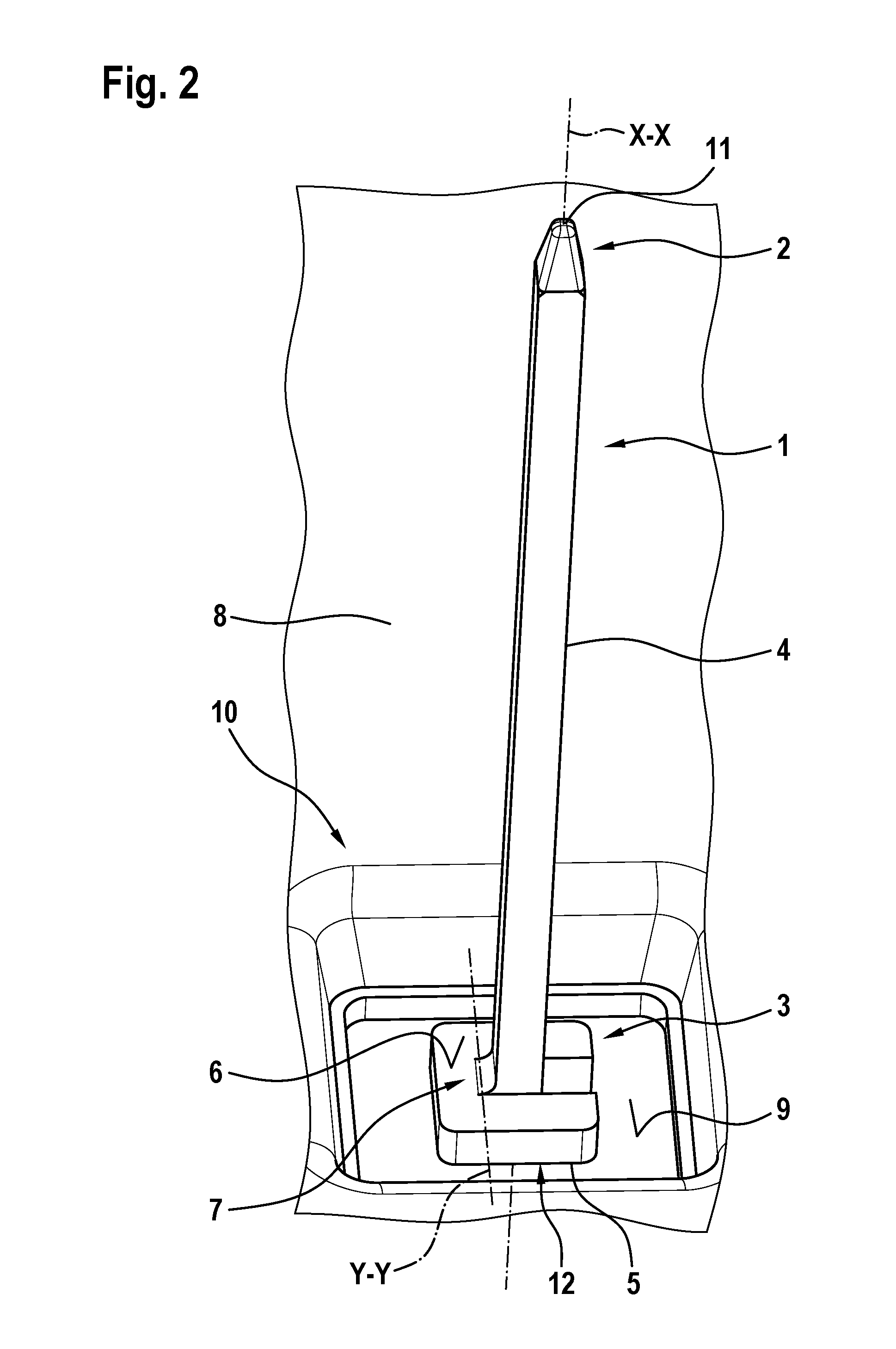

The present invention relates to a soldering/press-in pin for electrically contacting a power module in an electric vehicle, comprising a tip at a first end along a longitudinal axis of the soldering/press-in pin, a fastening region at a second end along the longitudinal axis, and an elongate body between the tip and the fastening region, wherein the fastening region at the second end has a welding surface which is oriented perpendicularly to the longitudinal axis, and wherein the fastening region has a contact surface which is designed to contact a sonotrode in order to form an integrally bonded connection on the welding surface by ultrasonic welding.[French]
La présente invention concerne une broche à souder/presser pour la mise en contact électrique d'un module de puissance dans un véhicule électrique, comprenant une pointe à une première extrémité le long d'un axe longitudinal de la broche à souder/presser, une zone de fixation à une deuxième extrémité le long de l'axe longitudinal et un corps allongé entre la pointe et la zone de fixation, cette zone de fixation comportant, à la deuxième extrémité, une surface de soudage qui est orientée perpendiculairement à l'axe longitudinal, et la zone de fixation comportant une surface d'appui conçue pour établir un contact avec une sonotrode afin de former, par soudage par ultrasons. une liaison par liaison de matière au niveau de la surface de soudage.
