WO2026068135 - WECHSELRICHTERANORDNUNG UND VERFAHREN ZUR ZWISCHENKREISSYMMETRIERUNG
National phase entry is expected:
Publication Number
WO/2026/068135
Publication Date
02.04.2026
International Application No.
PCT/EP2025/074693
International Filing Date
29.08.2025
Title **
[German]
WECHSELRICHTERANORDNUNG UND VERFAHREN ZUR ZWISCHENKREISSYMMETRIERUNG
[English]
INVERTER ARRANGEMENT AND METHOD FOR INTERMEDIATE CIRCUIT BALANCING
[French]
AGENCEMENT D'ONDULEUR ET PROCÉDÉ D'ÉQUILIBRAGE DE CIRCUIT INTERMÉDIAIRE
Applicants **
SMA SOLAR TECHNOLOGY AG
Inventors
ENGEL, Stefan
Priority Data
102024128026.3
27.09.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2005 | |
| EPO | Filing, Examination, Granting | 8216 | |
| Japan | Filing, Examination, Granting | 2093 | |
| South Korea | Filing, Examination, Granting | 1945 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,999
Contact Us
Abstract[German]
Die Anmeldung betrifft eine Wechselrichteranordnung (10) in einer Versorgungseinheit (20) zur Versorgung einer Last (22), wobei die Wechselrichteranordnung (10) zumindest einen geteilten Zwischenkreis (12) und zumindest zwei mit ihren jeweiligen AC-Ausgängen (16.A, 16.B) zu einem AC-Anschluss (18) der Wechselrichteranordnung (10) parallelgeschaltete Brücken (14, 14.A, 14.B) aufweist, wobei vorgesehen ist, die DC-Spannungen (UDClPos, UDClNeg) in den Teilen des geteilten Zwischenkreises (12) zu symmetrieren und zur Symmetrierung zumindest eine Brücke (14.A, 14.B) zwischen einem zweistufigen und einem dreistufigen Betrieb umzuschalten und einen zwischen den AC-Ausgängen (16.A, 16.B) der Brücken (14.A, 14.B) fließenden Querstrom (IACQ) zu regeln. Die Anmeldung betrifft weiter eine Versorgungseinheit (20) sowie ein Verfahren zur Zwischenkreissymmetrierung.[English]

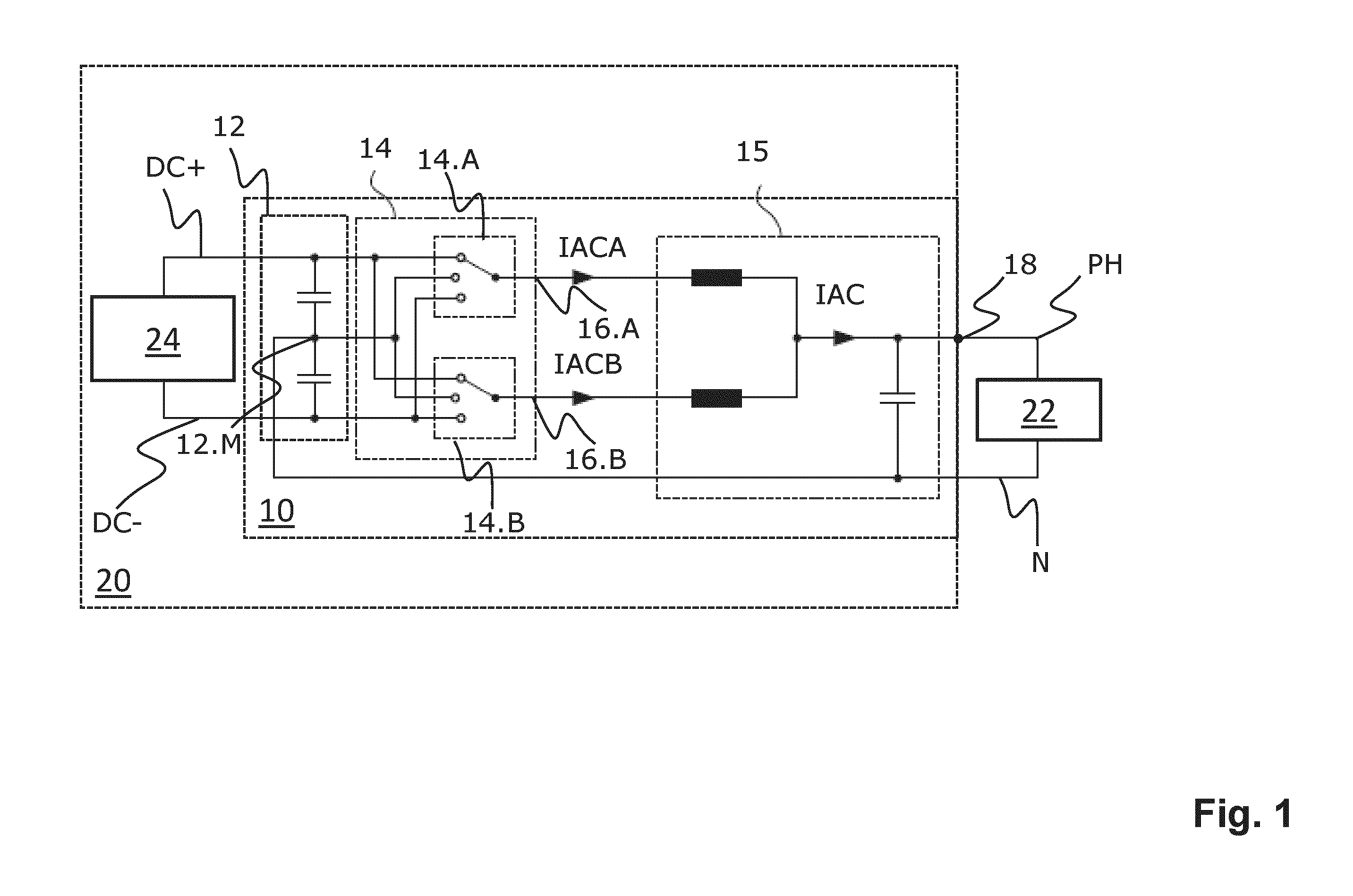

The application relates to an inverter arrangement (10) in a supply unit (20) for supplying a load (22), wherein the inverter arrangement (10) has at least one divided intermediate circuit (12) and at least two bridges (14, 14.A, 14.B) connected in parallel with their respective AC outputs (16.A, 16.B) to an AC terminal (18) of the inverter arrangement (10), wherein it is provided to balance the DC voltages (UDClPos, UDClNeg) in the parts of the divided intermediate circuit (12) and, for balancing, to switch at least one bridge (14.A, 14.B) between a two-stage and a three-stage operation and to control a cross current current (IACQ) flowing between the AC outputs (16.A, 16.B) of the bridges (14.A, 14.B). The application further relates to a supply unit (20), and to a method for intermediate circuit balancing.[French]
L'invention concerne un agencement d'onduleur (10) dans une unité d'alimentation (20) destinée à fournir une charge (22), l'agencement d'onduleur (10) ayant au moins un circuit intermédiaire divisé (12) et au moins deux ponts (14, 14.A, 14.B) connectés en parallèle par leurs sorties CA respectives (16.A, 16.B) à une borne CA (18) de l'agencement d'onduleur (10). Il est prévu d'équilibrer les tensions CC (UDClPos, UDClNeg) dans les parties du circuit intermédiaire divisé (12) et, pour l'équilibrage, de commuter au moins un pont (14.A, 14.B) entre un fonctionnement en deux étapes et un fonctionnement en trois étapes et de commander un courant de courant transversal (IACQ) circulant entre les sorties CA (16.A, 16.B) des ponts (14.A, 14.B). L'invention concerne en outre une unité d'alimentation (20), et un procédé d'équilibrage de circuit intermédiaire.
