WO2026061744 - ELEKTRISCHES GERÄT FÜR EIN HOCHSPANNUNGSNETZ
National phase entry is expected:
Publication Number
WO/2026/061744
Publication Date
26.03.2026
International Application No.
PCT/EP2025/074600
International Filing Date
29.08.2025
Title **
[German]
ELEKTRISCHES GERÄT FÜR EIN HOCHSPANNUNGSNETZ
[English]
ELECTRIC DEVICE FOR A HIGH-VOLTAGE NETWORK
[French]
DISPOSITIF ÉLECTRIQUE POUR RÉSEAU HAUTE TENSION
Applicants **
SIEMENS ENERGY GLOBAL GMBH & CO. KG
Inventors
PREGARTNER, Helmut
KARNER, Gerhard
ROMEN, Manfred
BRUNNEGGER, Maximilian
STACHEL, Philipp
Priority Data
102024208855.2
17.09.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1882 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2000 | |
| South Korea | Filing, Examination, Granting | 1754 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,483
Contact Us
Abstract[German]
Die Erfindung betrifft ein elektrisches Gerät (1) für ein Hochspannungsnetz mit - wenigstens einer Wicklung (2), die sich in einer Längsrichtung (x) zwischen einem oberen Joch (6) und einem unteren Joch (8) erstreckt und um einen Schenkel (3.1) gewickelt ist, - einer oberen Jochschirmung (10), angeordnet an dem oberen Joch (6), und - einer unteren Jochschirmung (12), angeordnet an dem unteren Joch (8), dadurch gekennzeichnet, dass zwischen der oberen Jochschirmung (10) und der unteren Jochschirmung (12) mindestens eine Rückschlussschirmung (14) angeordnet ist, die zur Kompensation von Relativbewegungen beweglich ausgebildet und gelagert ist.[English]

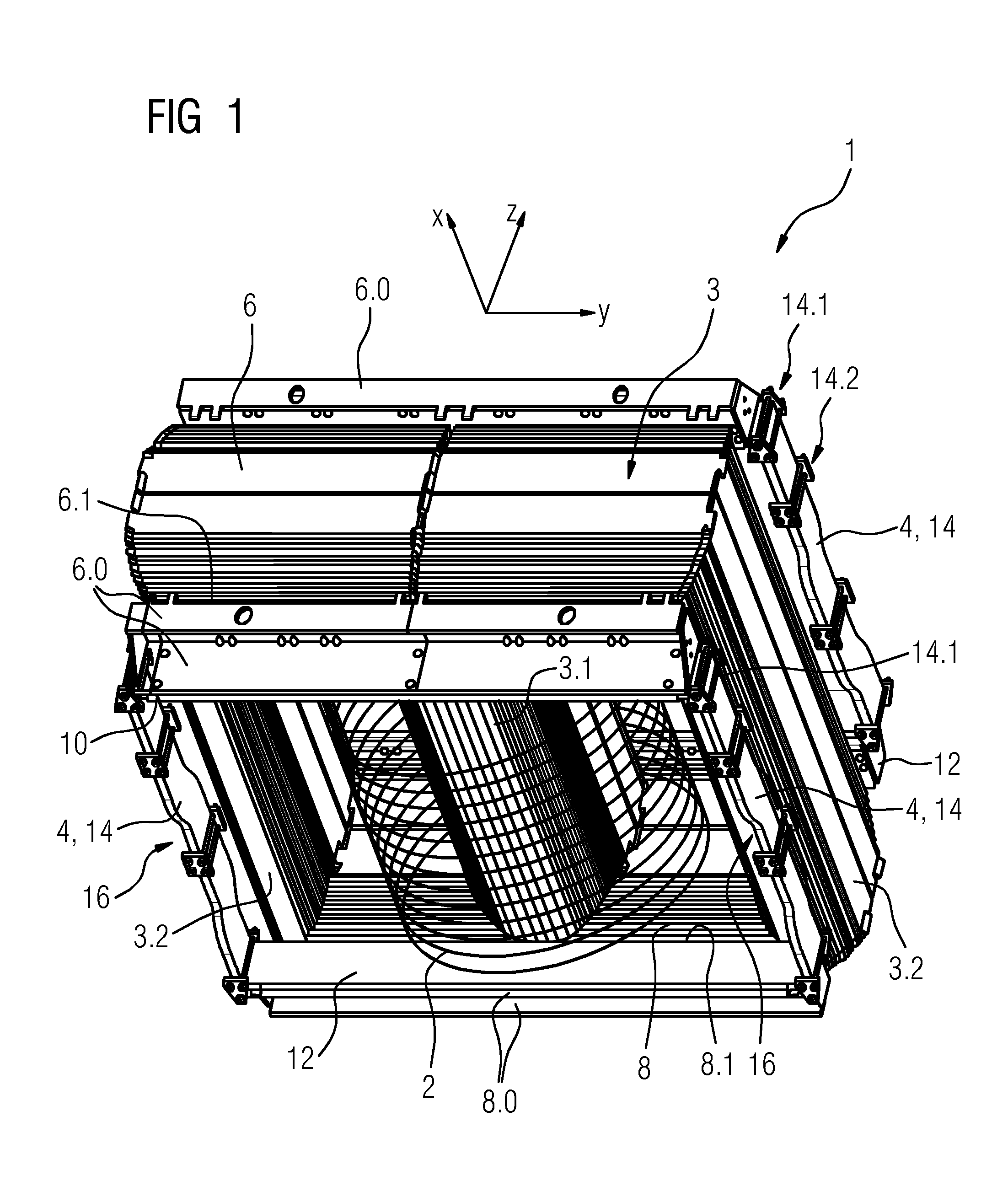

The invention relates to an electric device (1) for a high-voltage network, comprising - at least one winding (2) which extends between an upper yoke (6) and a lower yoke (8) in the longitudinal direction (x) and is wound around a leg (3.1), - an upper yoke shield (10) which is provided on the upper yoke (6), and - a lower yoke shield (12) which is provided on the lower yoke (8). The electric device is characterized in that between the upper yoke shield (10) and the lower yoke shield (12) is at least one return-path shield (14) which is designed to be movable and is movably mounted in order to compensate for relative movements.[French]
L'invention concerne un dispositif électrique (1) pour un réseau haute tension, comprenant au moins un enroulement (2) qui s'étend entre une culasse supérieure (6) et une culasse inférieure (8) dans la direction longitudinale (x) et est enroulé autour d'une patte (3.1), un blindage de culasse supérieur (10) qui est disposé sur la culasse supérieure (6), et un blindage de culasse inférieur (12) qui est disposé sur la culasse inférieure (8). Le dispositif électrique est caractérisé en ce qu'entre le blindage de culasse supérieur (10) et le blindage de culasse inférieur (12) se trouve au moins un blindage de trajet de retour (14) qui est conçu pour être mobile et est monté mobile afin de compenser des mouvements relatifs.
