WO2026057327 - STEAM TURBINE OPERABLE WITH TWO DIFFERENT STEAM PARAMETERS
National phase entry is expected:
Publication Number
WO/2026/057327
Publication Date
19.03.2026
International Application No.
PCT/EP2025/074251
International Filing Date
26.08.2025
Title **
[English]
STEAM TURBINE OPERABLE WITH TWO DIFFERENT STEAM PARAMETERS
[French]
TURBINE À VAPEUR POUVANT FONCTIONNER AVEC DEUX PARAMÈTRES DE VAPEUR DIFFÉRENTS
Applicants **
SIEMENS ENERGY GLOBAL GMBH & CO. KG
Inventors
JANKURA, Peter
Priority Data
24200488.5
16.09.2024
EP
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1997 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2122 | |
| South Korea | Filing, Examination, Granting | 2004 | |
| USA | Filing, Examination, Granting | 6540 |
Total:
20,770
Contact Us
Abstract[English]

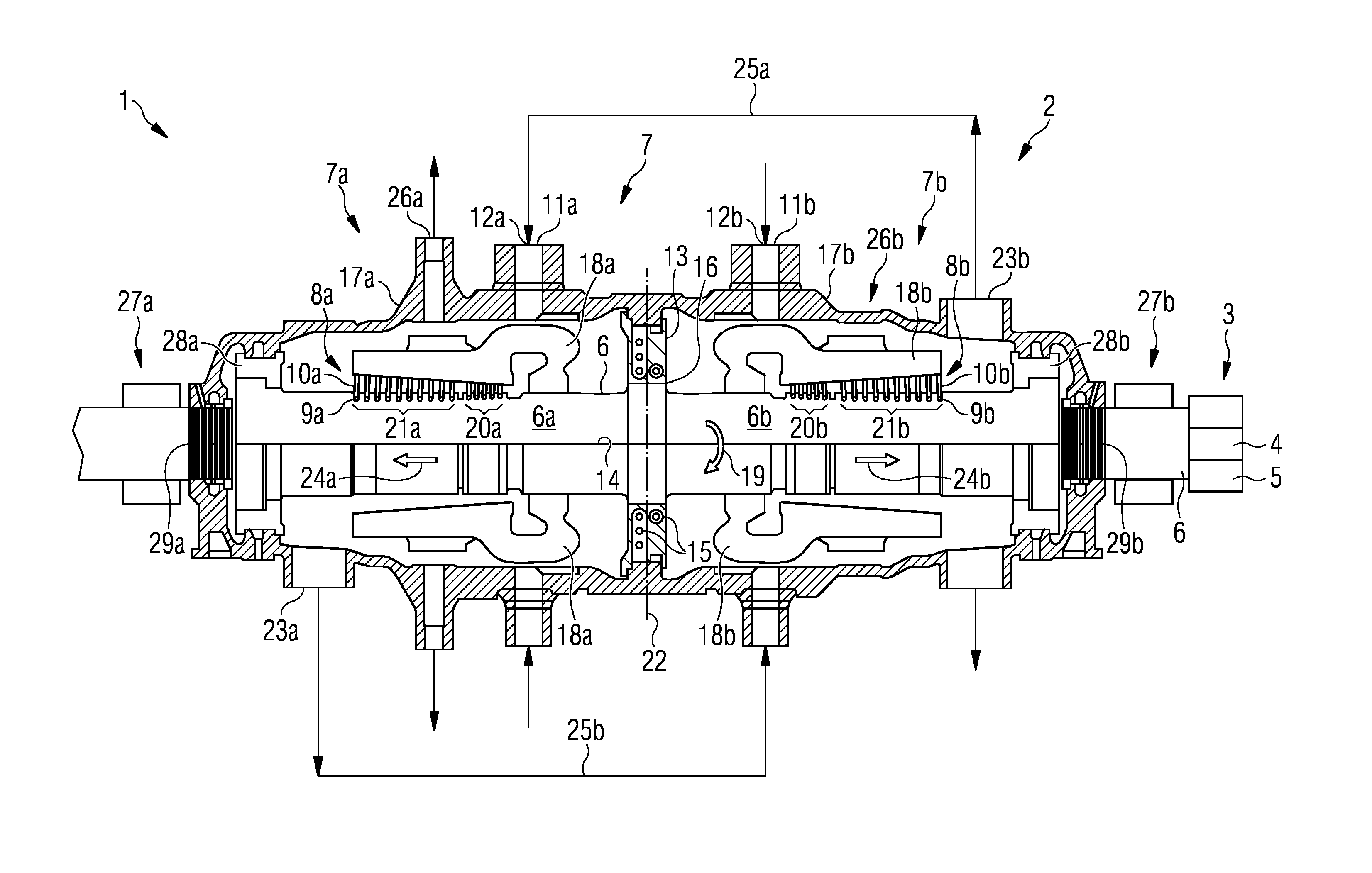

It is provided a steam turbine (2), in particular of a reaction type, comprising: a stator (7) having a first stator portion (7a) providing a first steam operation space (8a) and having a second stator portion (7b) providing a second steam operation space (8b), a rotor (6) having a first rotor portion (6a) and a second rotor portion (6b), the rotor being supported to be rotatable within the stator; first movable nozzles (9a) mounted at the first rotor portion (6a) and arranged within the first steam operation space (8a); second movable nozzles (9b) mounted at the second rotor portion (6b) and arranged within the second steam operation space (8b); first stator nozzles (10a) mounted at the first stator portion (7a) to be within the first steam operation space (8a); second stator nozzles (10b) mounted at the second stator portion (7b) to be within the second steam operation space (8b); a first steam inlet (11a) provided at the first stator portion (7a) and arranged to guide a first entry steam (12a) to the first steam operation space (8a); a second steam inlet (11b) provided at the second stator portion (7b) and arranged to guide a second entry steam (12b) to the second steam operation space (8b); and a partition wall (13) mounted at the stator to be arranged between the first stator portion (7a) and the second stator portion (7b), thereby separating the first steam operation space (8a) from the second steam operation space (8b).[French]
L'invention concerne une turbine à vapeur (2), en particulier d'un type à réaction, comprenant : un stator (7) ayant une première partie stator (7a) fournissant un premier espace de fonctionnement à la vapeur (8a) et ayant une seconde partie stator (7b) fournissant un second espace de fonctionnement à la vapeur (8b), un rotor (6) ayant une première partie rotor (6a) et une seconde partie rotor (6b), le rotor étant supporté pour pouvoir tourner à l'intérieur du stator ; des premières buses mobiles (9a) montées au niveau de la première partie de rotor (6a) et disposées à l'intérieur du premier espace de fonctionnement de vapeur (8a) ; des secondes buses mobiles (9b) montées au niveau de la seconde partie de rotor (6b) et disposées à l'intérieur du second espace de fonctionnement de vapeur (8b) ; des premières buses de stator (10a) montées au niveau de la première partie de stator (7a) pour se trouver à l'intérieur du premier espace de fonctionnement de vapeur (8a) ; des secondes buses de stator (10b) montées au niveau de la seconde partie de stator (7b) pour se trouver à l'intérieur du second espace de fonctionnement de vapeur (8b) ; une première entrée de vapeur (11a) disposée au niveau de la première partie stator (7a) et agencée pour guider une première vapeur d'entrée (12a) vers le premier espace de fonctionnement de vapeur (8a) ; une seconde entrée de vapeur (11b) disposée au niveau de la seconde partie stator (7b) et agencée pour guider une seconde vapeur d'entrée (12b) vers le second espace de fonctionnement de vapeur (8b) ; et une paroi de séparation (13) montée au niveau du stator pour être disposée entre la première partie stator (7a) et la seconde partie stator (7b), séparant ainsi le premier espace de fonctionnement de vapeur (8a) du second espace de fonctionnement de vapeur (8b).
