WO2026041424 - OPTISCHE EINRICHTUNG UND VERFAHREN ZUM EINKOPPELN EINES LICHTSTRAHLS IN EIN OPTISCHES ELEMENT SOWIE EINE DIE OPTISCHE EINRICHTUNG UMFASSENDE DATENBRILLE
National phase entry is expected:
Publication Number
WO/2026/041424
Publication Date
26.02.2026
International Application No.
PCT/EP2025/072610
International Filing Date
06.08.2025
Title **
[German]
OPTISCHE EINRICHTUNG UND VERFAHREN ZUM EINKOPPELN EINES LICHTSTRAHLS IN EIN OPTISCHES ELEMENT SOWIE EINE DIE OPTISCHE EINRICHTUNG UMFASSENDE DATENBRILLE
[English]
OPTICAL DEVICE, AND METHOD FOR COUPLING A LIGHT BEAM INTO AN OPTICAL ELEMENT, AND SMART GLASSES COMPRISING THE OPTICAL DEVICE
[French]
DISPOSITIF OPTIQUE ET PROCÉDÉ DE COUPLAGE D'UN FAISCEAU LUMINEUX DANS UN ÉLÉMENT OPTIQUE, ET LUNETTES INTELLIGENTES COMPRENANT LE DISPOSITIF OPTIQUE
Applicants **
ROBERT BOSCH GMBH
Inventors
ESSLINGER, Moritz
Priority Data
102024208018.7
22.08.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1880 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 2001 | |
| South Korea | Filing, Examination, Granting | 1757 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,504
Contact Us
Abstract[German]
Optische Einrichtung (100) und Verfahren zum Einkoppeln eines Lichtstrahls (2) in ein optisches Element (4), beispielsweise einen Wellenleiter, umfassend: eine erste Ablenkeinrichtung (102), die ausgebildet ist, den Lichtstrahl (2) in einer ersten räumlichen Dimension abzulenken, beispielsweise ein Kippspiegel; eine zweite Ablenkeinrichtung (104), die ausgebildet ist, den durch die erste Ablenkeinrichtung (102) abgelenkten Lichtstrahl (2) in einer zweiten räumlichen Dimension abzulenken, beispielsweise ein Kippspiegel; eine Einkoppelstruktur (106), die ausgebildet ist, den durch die zweite Ablenkeinrichtung (104) abgelenkten Lichtstrahl (2) in das optische Element (4) einzukoppeln; wobei die optische Einrichtung (100) ausgebildet ist, die erste oder die zweite Ablenkeinrichtung (102, 104) auf die Einkoppelstruktur (106) abzubilden, sodass eine Variation eines Feldwinkels in einem Feldwinkelbereich (108) der nicht auf die Einkoppelstruktur (106) abgebildeten Ablenkeinrichtung (102) eine linienförmige Variation (110) des Lichtstrahls (2) auf der Einkoppelstruktur (106) bewirkt. Eine die optische Einrichtung (100) umfassende Datenbrille.[English]

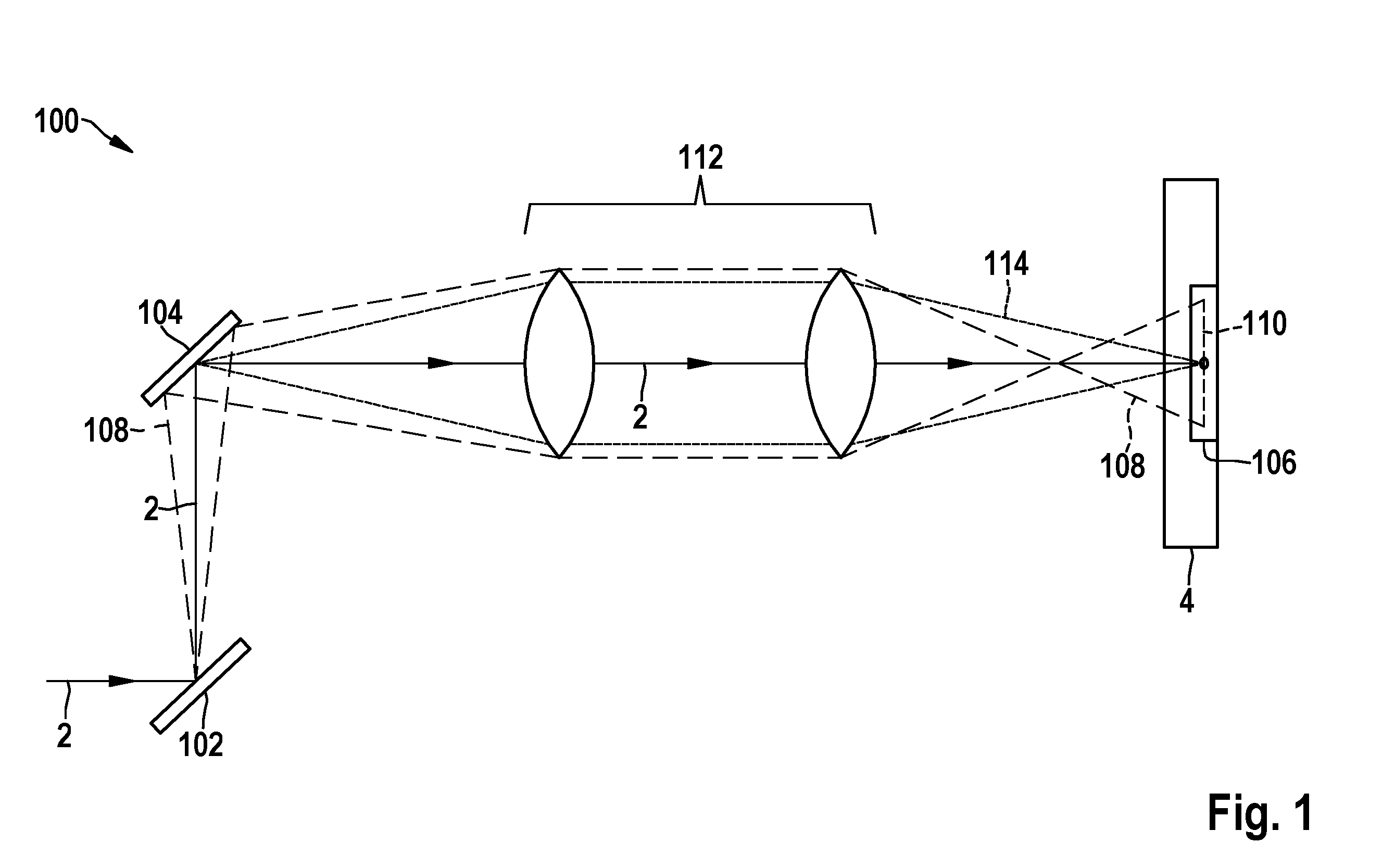

The invention relates to an optical device (100) and to a method for coupling a light beam (2) into an optical element (4), for example a waveguide, the optical device comprising: a first deflection device (102), for example a tilting mirror, which is designed to deflect the light beam (2) in a first spatial dimension; a second deflection device (104), for example a tilting mirror, which is designed to deflect the light beam (2) deflected by the first deflection device (102) in a second spatial dimension; a coupling-in structure (106) which is designed to couple the light beam (2) deflected by the second deflection device (104) into the optical element (4); wherein the optical device (100) is designed to image the first or the second deflection device (102, 104) onto the coupling-in structure (106) such that a variation of a field angle in a field angle range (108) of the deflection device (102) not imaged onto the coupling-in structure (106) brings about a linear variation (110) of the light beam (2) on the coupling-in structure (106). The invention also relates to smart glasses comprising the optical device (100).[French]
L'invention concerne un dispositif optique (100) et un procédé de couplage d'un faisceau lumineux (2) dans un élément optique (4), par exemple un guide d'ondes, le dispositif optique comprenant : un premier dispositif de déviation (102), par exemple un miroir inclinable, qui est conçu pour dévier le faisceau lumineux (2) dans une première dimension spatiale ; un second dispositif de déviation (104), par exemple un miroir inclinable, qui est conçu pour dévier le faisceau lumineux (2) dévié par le premier dispositif de déviation (102) dans une seconde dimension spatiale ; une structure de couplage (106) qui est conçue pour coupler le faisceau lumineux (2) dévié par le second dispositif de déviation (104) dans l'élément optique (4) ; le dispositif optique (100) étant conçu pour imager le premier ou le second dispositif de déviation (102, 104) sur la structure de couplage (106) de telle sorte qu'une variation d'un angle de champ dans une plage d'angle de champ (108) du dispositif de déviation (102) non imagée sur la structure de couplage (106) provoque une variation linéaire (110) du faisceau lumineux (2) sur la structure de couplage (106). L'invention concerne également des lunettes intelligentes comprenant le dispositif optique (100).
