WO2026021851 - SCHMIERMITTELLEITVORRICHTUNG FÜR EINE ZUFÜHRUNG VON SCHMIERMITTEL ZU MINDESTENS EINEM PLANETENRADSATZ EINES GETRIEBES
National phase entry is expected:
Publication Number
WO/2026/021851
Publication Date
29.01.2026
International Application No.
PCT/EP2025/069512
International Filing Date
09.07.2025
Title **
[German]
SCHMIERMITTELLEITVORRICHTUNG FÜR EINE ZUFÜHRUNG VON SCHMIERMITTEL ZU MINDESTENS EINEM PLANETENRADSATZ EINES GETRIEBES
[English]
LUBRICANT SUPPLY DEVICE FOR FEEDING LUBRICANT TO AT LEAST ONE PLANETARY GEAR SET OF A GEARBOX
[French]
DISPOSITIF D'ALIMENTATION EN LUBRIFIANT POUR APPORTER DU LUBRIFIANT À AU MOINS UN TRAIN PLANÉTAIRE D'UNE BOÎTE DE VITESSES
Applicants **
ZF FRIEDRICHSHAFEN AG
Inventors
STAIGER, Christian
DEBERNITZ, Leschek
BREHMER, Martin
STROPH, Stephan
PÖHNLEIN, Florian
KLEIN, Julia
Priority Data
102024206943.4
24.07.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2024 | |
| EPO | Filing, Examination, Granting | 8113 | |
| Japan | Filing, Examination, Granting | 2153 | |
| South Korea | Filing, Examination, Granting | 2071 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,101
Contact Us
Abstract[German]

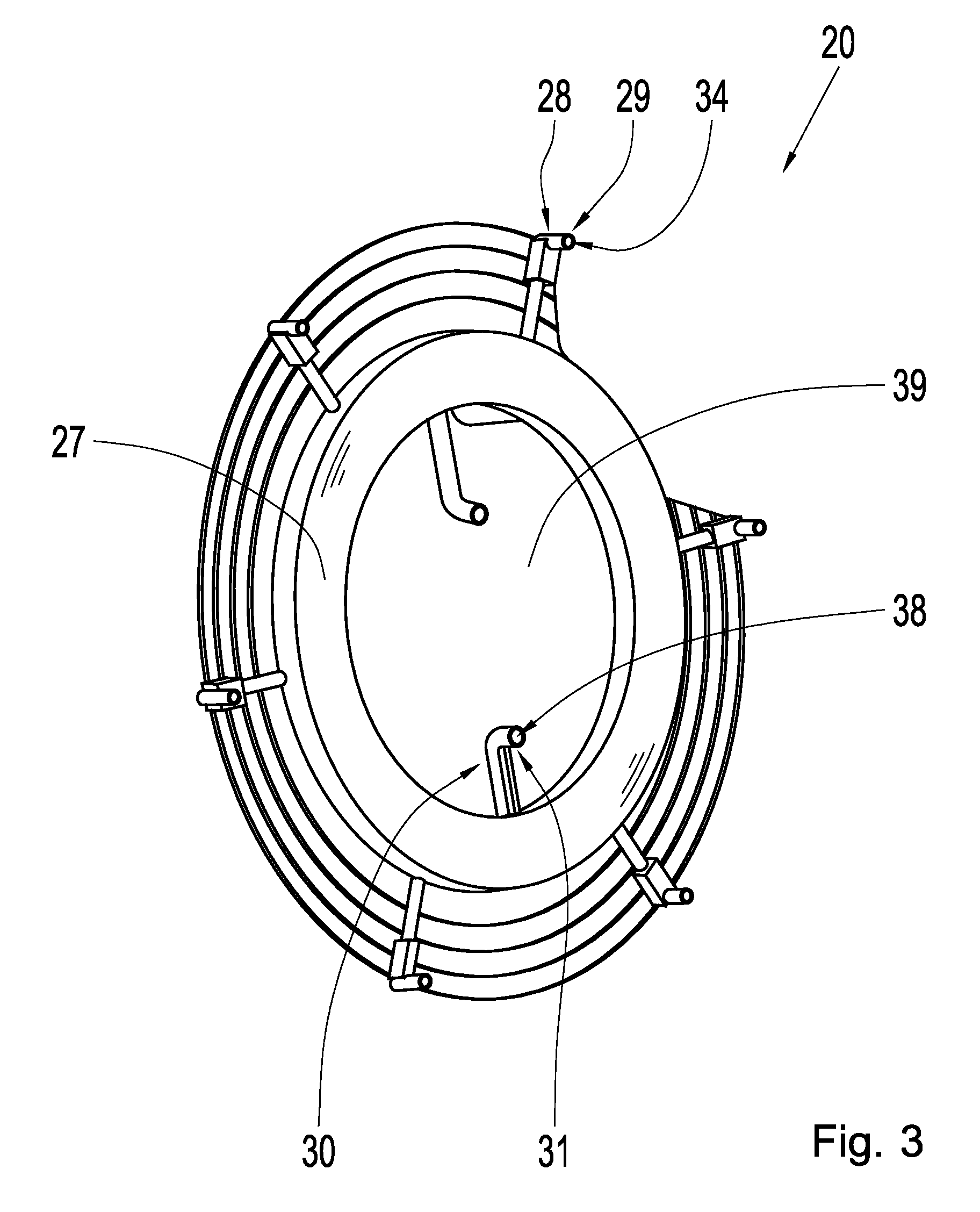

Die Erfindung betrifft eine Schmiermittelleitvorrichtung (20) für eine Zuführung von Schmiermittel zu mindestens einem Planetenradsatz eines Getriebes, umfassend ein ringförmiges Gehäuse (27), welches einen Schmiermittelsammelraum als Ringkanal bildet. In dem Ringkanal münden zum einen mindestens ein Zulauf, der für eine Zuführung von Schmiermittel zum Ringkanal vorgesehen ist, sowie zum anderen mehrere Ablaufleitungen (28, 30), welche jeweils an je einem dem Ringkanal abgewandt liegenden Ende je eine Austrittsöffnung (34, 38) aufweisen, an der jeweils der jeweiligen Ablaufleitung (28, 30) aus dem Ringkanal zugeführtes Schmiermittel ausbringbar ist. Der mindestens eine Zulauf ist dabei als je eine Zulaufleitung gestaltet, wobei der Ringkanal abgesehen von den Mündungen der je eine Zulaufleitung und der Ablaufleitungen (28, 30) über das ringförmige Gehäuse (27) vollständig von einer Umgebung abgegrenzt ist.[English]
