WO2026046569 - WELLENLEITERANTENNE MIT POLARISATIONSMITTEL UND RADARSENSOR
National phase entry is expected:
Publication Number
WO/2026/046569
Publication Date
05.03.2026
International Application No.
PCT/EP2025/069295
International Filing Date
07.07.2025
Title **
[German]
WELLENLEITERANTENNE MIT POLARISATIONSMITTEL UND RADARSENSOR
[English]
WAVEGUIDE ANTENNA WITH POLARIZATION MEANS AND RADAR SENSOR
[French]
ANTENNE À GUIDE D'ONDES AVEC MOYEN DE POLARISATION ET CAPTEUR RADAR
Applicants **
ROBERT BOSCH GMBH
Inventors
DAHL, David
LOPEZ CUENCA, Daniel
GONZALEZ MARIN, Julio Alberto
KEIDEL, Jochen
VILALTELLA ESTEVE, Robert
KITTEL, Hartmut
Priority Data
102024208177.9
28.08.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1880 | |
| EPO | Filing, Examination, Granting | 8113 | |
| Japan | Filing, Examination, Granting | 1998 | |
| South Korea | Filing, Examination, Granting | 1757 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,488
Contact Us
Abstract[German]
Die Erfindung betrifft eine Wellenleiterantenne (10) für einen Radarsensor (46), aufweisend ein Wellenleitersubstrat (12) mit Hohlraumstrukturen (14) zur Übertragung von Radarwellen innerhalb von der Wellenleiterantenne (10), eine einer Umgebung (16) der Wellenleiterantenne (10) zugewandte Antennenoberfläche (18), wenigstens ein Abstrahlelement (20) zur Aussendung von entlang einer ersten Richtung (22) senkrecht zu einer Normalrichtung (24) der Antennenoberfläche (18) polarisierter Radarwellen in die Umgebung (16) der Wellenleiterantenne (10), wobei die Antennenoberfläche (18) zumindest bereichsweise Polarisationsmittel (34) zur Drehung der Polarisation von aus der Umgebung (16) reflektierter und auf die Polarisationsmittel (34) auftreffender Radarwellen aufweist. Weiterhin betrifft die Erfindung einen Radarsensor (46).[English]

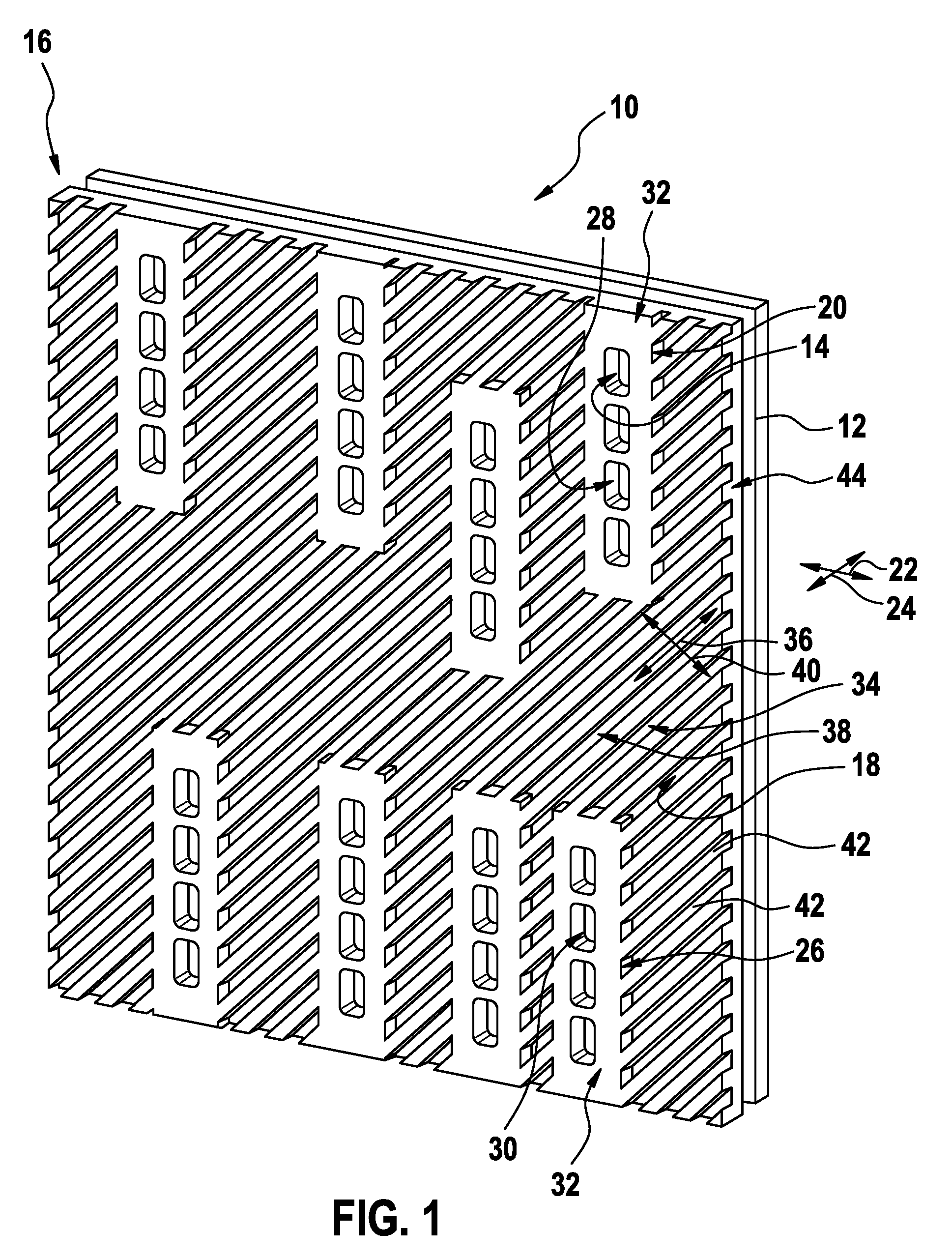

The invention relates to a waveguide antenna (10) for a radar sensor (46), comprising a waveguide substrate (12) having cavity structures (14) for transmitting radar waves within the waveguide antenna (10), an antenna surface (18) facing surroundings (16) of the waveguide antenna (10), at least one emission element (20) for emitting radar waves into the surroundings (16) of the waveguide antenna (10), said radar waves being polarized in a first direction (22) perpendicular to a normal direction (24) of the antenna surface (18), wherein at least regions of the antenna surface (18) comprise polarization means (34) for rotating the polarization of radar waves that were reflected in the surroundings (16) and are incident on the polarization means (34). The invention also relates to a radar sensor (46).[French]
L'invention se rapporte à une antenne à guide d'ondes (10) pour un capteur radar (46), comprenant un substrat de guide d'ondes (12) ayant des structures de cavité (14) pour transmettre des ondes radar à l'intérieur de l'antenne à guide d'ondes (10), une surface d'antenne (18) faisant face à l'environnement (16) de l'antenne à guide d'ondes (10), au moins un élément d'émission (20) pour émettre des ondes radar dans l'environnement (16) de l'antenne à guide d'ondes (10), lesdites ondes radar étant polarisées dans une première direction (22) perpendiculaire à une direction normale (24) de la surface d'antenne (18), au moins des régions de la surface d'antenne (18) comprenant des moyens de polarisation (34) pour faire tourner la polarisation d'ondes radar qui ont été réfléchies dans l'environnement (16) et sont incidentes sur les moyens de polarisation (34). L'invention se rapporte également à un capteur radar (46).
