WO2026008322 - ABSCHALTANORDNUNG UND VERFAHREN ZUM ABSCHALTEN VON GLEICHSTROM IN HOCHSPANNUNGS-GLEICHSTROMÜBERTRAGUNGSLEITUNGEN (HGÜ)
National phase entry is expected:
Publication Number
WO/2026/008322
Publication Date
08.01.2026
International Application No.
PCT/EP2025/067021
International Filing Date
18.06.2025
Title **
[German]
ABSCHALTANORDNUNG UND VERFAHREN ZUM ABSCHALTEN VON GLEICHSTROM IN HOCHSPANNUNGS-GLEICHSTROMÜBERTRAGUNGSLEITUNGEN (HGÜ)
[English]
SWITCH-OFF ASSEMBLY AND METHOD FOR SWITCHING-OFF A DIRECT CURRENT IN HIGH-VOLTAGE DIRECT CURRENT LINES (HVDC LINES)
[French]
ENSEMBLE DE COUPURE ET PROCÉDÉ DE COUPURE D'UN COURANT CONTINU DANS DES LIGNES DE COURANT CONTINU À HAUTE TENSION (LIGNES CCHT)
Applicants **
SIEMENS ENERGY GLOBAL GMBH & CO. KG
Inventors
DORN, Jörg
VÖLKEL, Stefan
Priority Data
102024206349.5
05.07.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1969 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2092 | |
| South Korea | Filing, Examination, Granting | 1942 | |
| USA | Filing, Examination, Granting | 5940 |
Total:
20,050
Contact Us
Abstract[German]

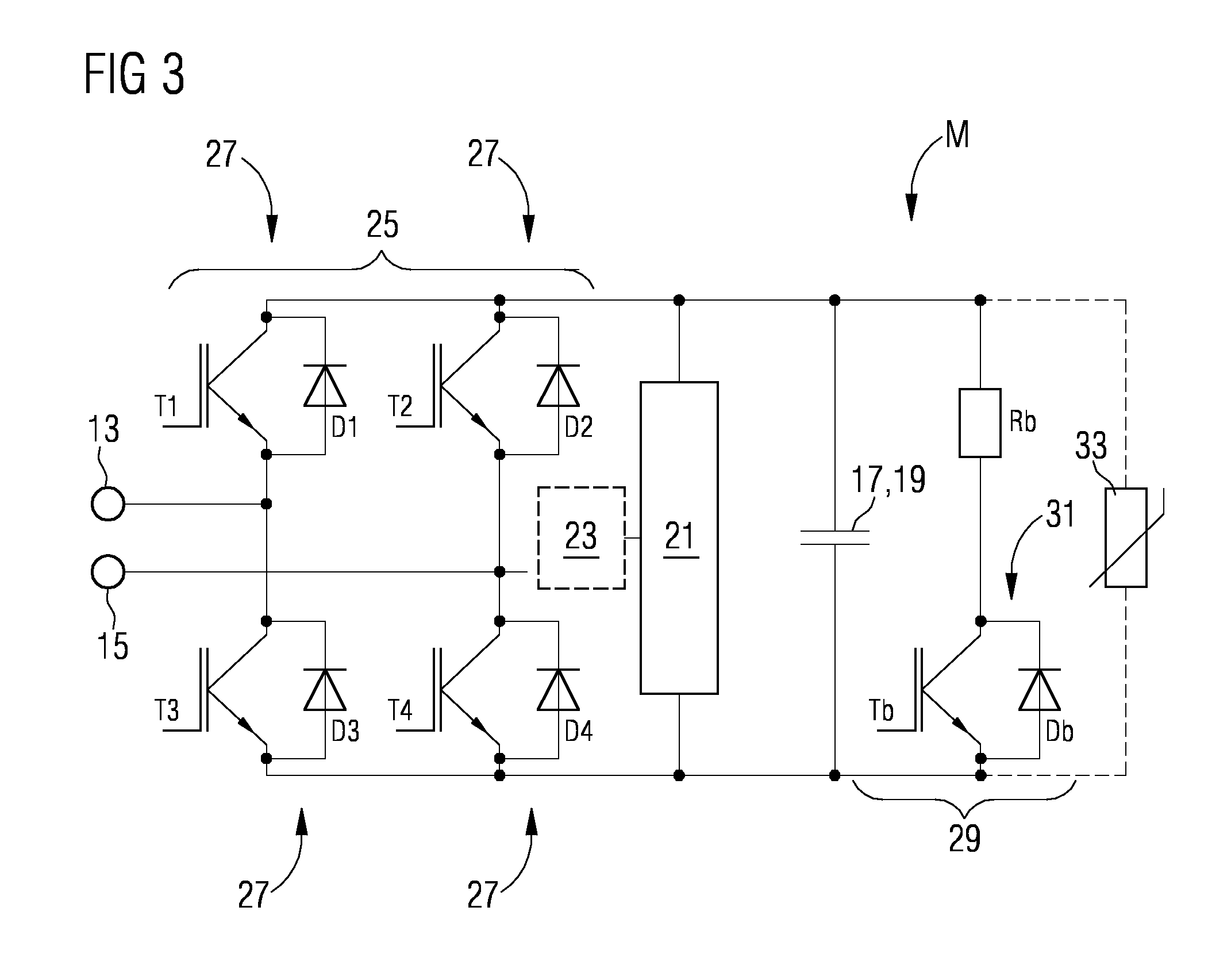

Die Erfindung betrifft eine Abschaltanordnung (9) zum Abschalten eines Gleichstroms in einer Gleichstromleitung (1), insbesondere in einer HGÜ-Leitung, umfassend wenigstens ein Schaltmodul (M, M1...Mn) mit Leistungshalbleiterschalteinheiten (27), wobei das wenigstens eine Schaltmodul (M, M1...Mn) in einem mit der Gleichstromleitung (1) verbundenen Zustand zumindest abschnittsweise Teil eines Zwischenkreises ist, und wobei das wenigstens eine Schaltmodul (M, M1...Mn) wenigstens einen Energiespeicher (17) und wenigstens eine Stromversorgungseinrichtung (21) zur Versorgung einer Modulelektronik (23) des Schaltmoduls (M, M1...Mn) aufweist. Um eine einfach aufgebaute und sicher zu betreibende Abschaltanordnung zu erhalten, ist vorgesehen, dass der wenigstens eine Energiespeicher (17) und die wenigstens eine Stromversorgungseinrichtung (21) im mit der Gleichstromleitung (1) verbundenen Zustand des Schaltmoduls (M, M1...Mn) an den Zwischenkreis angeschlossen sind.[English]
The invention relates to a switch-off assembly (9) for switching-off a direct current in a direct current line (1), in particular in an HVDC line, having at least one switching module (M, M1...Mn) with power semiconductor switching units (27). The at least one switching module (M, M1...Mn) is part of an intermediate circuit, at least in some portions, when the switching module is connected to the direct current line (1), and the at least one switching module (M, M1...Mn) has at least one energy storage device (17) and at least one power supply device (21) for supplying an electronics module (23) of the switching module (M, M1...Mn). In order to obtain a switch-off assembly which has a simple construction and can be operated safely, the at least one energy storage device (17) and the at least one power supply device (21) are connected to the intermediate circuit when the switching module (M, M1... Mn) is connected to the direct current line (1).[French]
L'invention concerne un ensemble de coupure (9) pour la coupure d'un courant continu dans une ligne de courant continu (1), en particulier dans une ligne CCHT, ayant au moins un module de commutation (M, M1... Mn) avec des unités de commutation à semi-conducteur de puissance (27). L'au moins un module de commutation (M, M1... Mn) fait partie d'un circuit intermédiaire, au moins dans certaines parties, lorsque le module de commutation est connecté à la ligne de courant continu (1), et l'au moins un module de commutation (M, M1... Mn) comprend au moins un dispositif de stockage d'énergie (17) et au moins un dispositif d'alimentation électrique (21) pour l'alimentation d'un module électronique (23) du module de commutation (M, M1... Mn). Afin d'obtenir un ensemble de coupure qui a une construction simple et peut fonctionner en toute sécurité, l'au moins un dispositif de stockage d'énergie (17) et l'au moins un dispositif d'alimentation électrique (21) sont connectés au circuit intermédiaire lorsque le module de commutation (M, M1... Mn) est connecté à la ligne de courant continu (1).
