IP-Coster | WO2025257158 | KLEMMVORRICHTUNG UND VERFAHREN ZUM HERSTELLEN EINER KLEMMUNG

Country	Stages	Total
China	Filing, Examination, Granting	2024
EPO	Filing, Examination, Granting	8113
Japan	Filing, Examination, Granting	2153
South Korea	Filing, Examination, Granting	2071
USA	Filing, Examination, Granting	4740

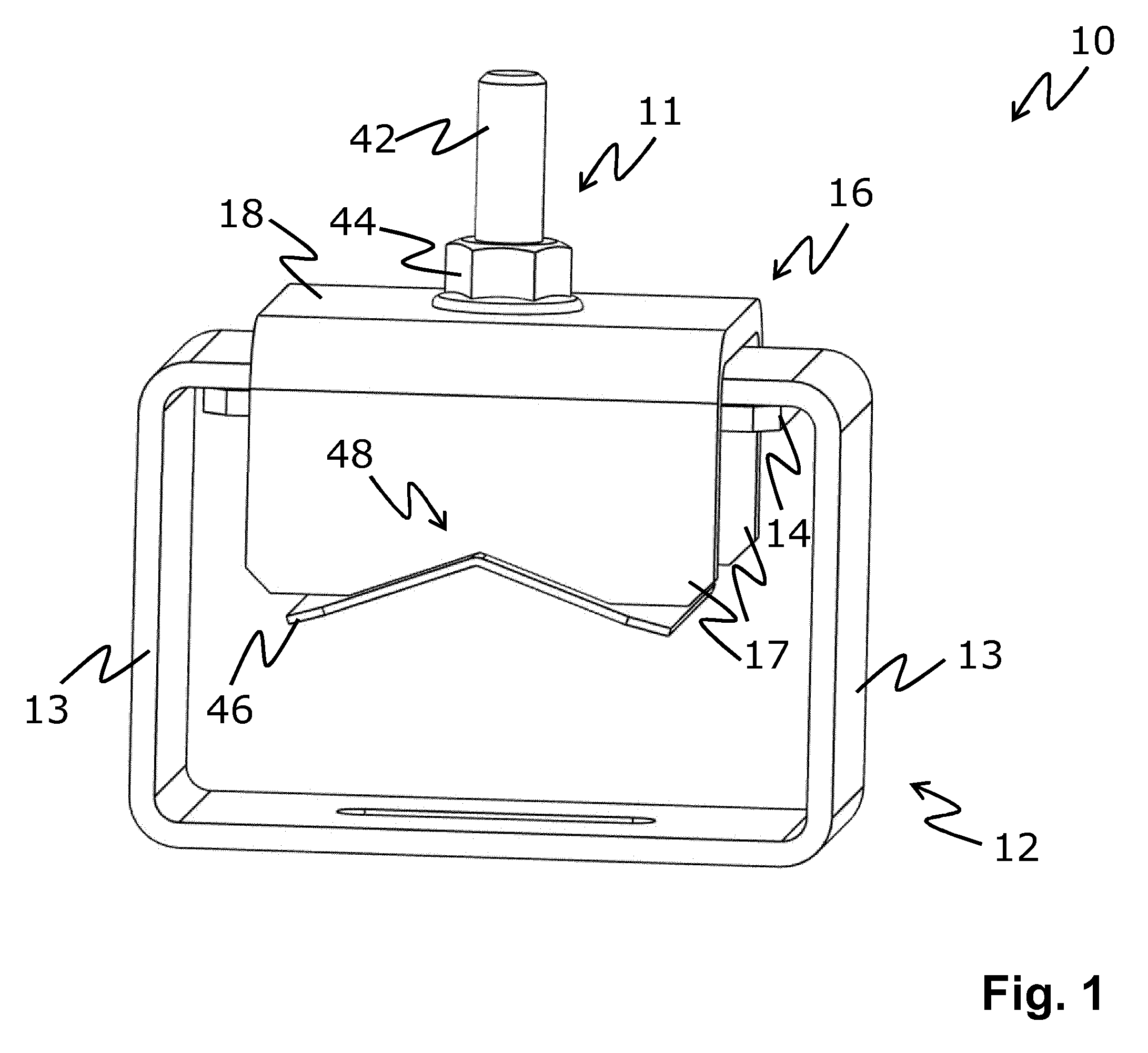

Abstract[German] Die Anmeldung betrifft eine Klemmvorrichtung (10, 20, 30) für kabelförmiges Klemmgut, wobei die Klemmvorrichtung (10, 20, 30) eine Grundplatte (12, 22, 32), eine Gegendruckplatte (14, 24, 34) sowie einen Andruckkörper (16, 26, 36) aufweist. Die Grundplatte (12, 22, 32) weist ein U-Profil auf und ist zur Aufnahme des Klemmguts vorgesehen. Die Schenkel der Grundplatte (12, 22, 32) sind an ihrem jeweiligen Ende nach innen gebogen und die Gegendruckplatte (14, 24, 34) ist zwischen den Schenkeln (13, 23, 33) der Grundplatte (12, 22, 32) aufnehmbar, wobei dabei eine erste und eine zweite Seite der Gegendruckplatte (14, 24, 34) längs zu einem jeweiligen Schenkel (13, 23, 33) der Grundplatte (12, 22, 32) verläuft. Der Andruckkörper (16, 26, 36) weist ein U-Profil auf, in welches die Gegendruckplatte (14, 24, 34) aufnehmbar ist, wobei dabei eine dritte und eine vierte Seite der Gegendruckplatte (14, 24, 34) längs zu einem jeweiligen Schenkel (17, 27, 37) des Andruckkörpers (16, 26, 36) verläuft. Der Andruckkörper (16, 26, 36) ist durch eine Schraubverbindung (11, 21.1, 21.2, 31.1, 31.2) mit der Gegendruckplatte (14, 24, 34) derart verbindbar, dass eine Betätigung der Schraubverbindung (11, 21.1, 21.2, 31.1, 31.2) bei zwischen den Schenkeln der Grundplatte (12, 22, 32) aufgenommener Gegendruckplatte (14, 24, 34) eine Verschiebung des Andruckkörpers (16, 26, 36) entlang einer parallel zu den Schenkeln der Grundplatte (12, 22, 32) verlaufenden Achse bewirkt. Die Anmeldung betrifft weiter ein Verfahren zum Herstellen einer Klemmung für Klemmgut.[English] The invention relates to a clamping device (10, 20, 30) for cable-like material to be clamped, wherein the clamping device (10, 20, 30) has a base plate (12, 22, 32), a counterpressure plate (14, 24, 34), and a pressure body (16, 26, 36). The base plate (12, 22, 32) has a U-shaped profile and is designed to receive the material to be clamped. The legs of the base plate (12, 22, 32) are bent inwards at each of their ends, and the counterpressure plate (14, 24, 34) can be received between the legs (13, 23, 33) of the base plate (12, 22, 32), wherein a first and a second side of the counterpressure plate (14, 24, 34) extend along an associated leg (13, 23, 33) of the base plate (12, 22, 32). The pressure body (16, 26, 36) has a U-shaped profile into which the counterpressure plate (14, 24, 34) can be inserted, wherein a third and a fourth side of the counterpressure plate (14, 24, 34) extend along an associated leg (17, 27, 37) of the pressure body (16, 26, 36). The pressure body (16, 26, 36) can be connected to the counterpressure plate (14, 24, 34) by means of a screw connection (11, 21.1, 21.2, 31.1, 31.2) in such a way that, when the screw connection (11, 21.1, 21.2, 31.1, 31.2) is actuated while the counterpressure plate (14, 24, 34) is received between the legs of the base plate (12, 22, 32), the pressure body (16, 26, 36) is displaced along an axis parallel to the legs of the base plate (12, 22, 32). The invention also relates to a method for producing a clamping action for material to be clamped.[French] L'invention concerne un dispositif de serrage (10, 20, 30) pour un matériau de type câble à serrer, le dispositif de serrage (10, 20, 30) ayant une plaque de base (12, 22, 32), une plaque de contre-pression (14, 24, 34), et un corps de pression (16, 26, 36). La plaque de base (12, 22, 32) a un profil en forme de U et est conçue pour recevoir le matériau à serrer. Les pattes de la plaque de base (12, 22, 32) sont pliées vers l'intérieur à chacune de leurs extrémités, et la plaque de contre-pression (14, 24, 34) peut être reçue entre les pattes (13, 23, 33) de la plaque de base (12, 22, 32), un premier et un second côté de la plaque de contre-pression (14, 24, 34) s'étendant le long d'une patte associée (13, 23, 33) de la plaque de base (12, 22, 32). Le corps de pression (16, 26, 36) a un profil en forme de U dans lequel peut être insérée la plaque de contre-pression (14, 24, 34), un troisième et un quatrième côté de la plaque de contre-pression (14, 24, 34) s'étendant le long d'une patte associée (17, 27, 37) du corps de pression (16, 26, 36). Le corps de pression (16, 26, 36) peut être relié à la plaque de contre-pression (14, 24, 34) au moyen d'une liaison par vis (11, 21,1, 21,2, 31,1, 31,2) de telle sorte que, lorsque la liaison par vis (11, 21,1, 21,2, 31,1, 31,2) est actionnée tandis que la plaque de contre-pression (14, 24, 34) est reçue entre les pattes de la plaque de base (12, 22, 32), le corps de pression (16, 26, 36) est déplacé le long d'un axe parallèle aux pattes de la plaque de base (12, 22, 32). L'invention concerne également un procédé de production d'une action de serrage pour un matériau à serrer.
