WO2026002571 - WASTE HEAT RECOVERY SYSTEM
National phase entry is expected:
Publication Number
WO/2026/002571
Publication Date
02.01.2026
International Application No.
PCT/EP2025/065502
International Filing Date
04.06.2025
Title **
[English]
WASTE HEAT RECOVERY SYSTEM
[French]
SYSTÈME DE RÉCUPÉRATION DE CHALEUR FATALE
Applicants **
SIEMENS ENERGY GLOBAL GMBH & CO. KG
Inventors
KUMAR, Navlok
KOLHE, Pushkar
ALAMERI, Asmaa Fahad
Priority Data
2409297.5
27.06.2024
GB
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1940 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2061 | |
| South Korea | Filing, Examination, Granting | 1879 | |
| USA | Filing, Examination, Granting | 5340 |
Total:
19,327
Contact Us
Abstract[English]

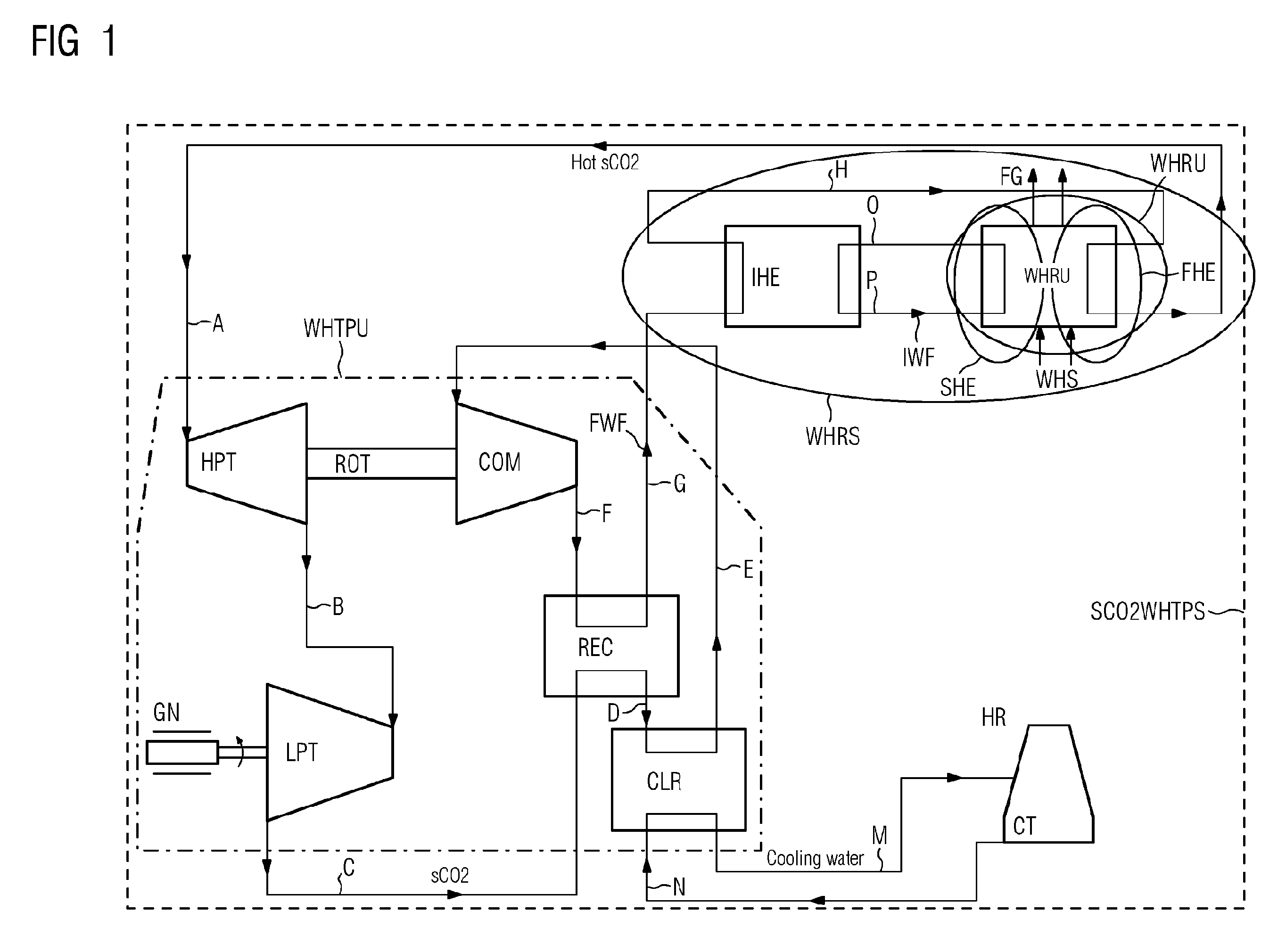

The invention relates to a waste heat recovery system (WHRS) for a supercritical carbon dioxide (sCO2) based waste heat to power system (sCO2WHTPS) for recovering or utilizing waste heat energy, comprising a waste heat recovering unit (WHRU) with a first heat exchanger (FHE) for transferring of a heat portion from the waste heat source (WHS) to a sCO2 based working fluid (FWF), and with a second heat exchanger (SHE) for transferring of another heat portion from the waste heat source (WHS) to an intermediate working fluid (ISF), wherein the intermediate working fluid (ISF) is a thermal working fluid different from the sCO2 based working fluid (FWF). To provide an alternative solution, i.e., a method and an apparatus for providing a sCO2 based waste heat recovery system having a higher efficiency, higher mean temperature of heat addition, lower levelized cost of electricity and/or a higher availability, it is proposed that the waste heat recovery system (WHRS) comprises an intermediate heat exchanger (IHE), which is embodied for a transfer of a heat from the intermediate working fluid (ISF) into the sCO2 based working fluid (FWF).[French]
L'invention concerne un système de récupération de chaleur fatale (WHRS) pour un système de conversion de chaleur fatale en énergie (sCO2WHTPS) à base de dioxyde de carbone supercritique (sCO2) destiné à récupérer ou à utiliser l'énergie thermique fatale, comprenant une unité de récupération de chaleur fatale (WHRU) avec un premier échangeur de chaleur (FHE) pour transférer une partie de la chaleur de la source de chaleur fatale (WHS) à un fluide de travail à base de CO2 supercritique (FWF), et avec un second échangeur de chaleur (SHE) pour transférer une autre partie de la chaleur de la source de chaleur fatale (WHS) à un fluide de travail intermédiaire (ISF), le fluide de travail intermédiaire (ISF) étant un fluide de travail thermique différent du fluide de travail à base de CO2 supercritique (FWF). Pour fournir une solution de substitution, c'est-à-dire un procédé et un appareil permettant de mettre en place un système de récupération de chaleur fatale à base de CO2 supercritique offrant un rendement supérieur, une température moyenne d'apport de chaleur plus élevée, un coût moyen actualisé d'électricité plus bas et/ou une disponibilité plus élevée, le système de récupération de chaleur perdue (WHRS) peut comprendre un échangeur de chaleur intermédiaire (IHE), conçu pour un transfert d'une chaleur du fluide de travail intermédiaire (ISF) vers le fluide de travail à base de sCO2 (FWF).
