WO2026012641 - INJEKTOR ZUM EINBLASEN EINES GASFÖRMIGEN MEDIUMS
National phase entry is expected:
Publication Number
WO/2026/012641
Publication Date
15.01.2026
International Application No.
PCT/EP2025/064094
International Filing Date
22.05.2025
Title **
[German]
INJEKTOR ZUM EINBLASEN EINES GASFÖRMIGEN MEDIUMS
[English]
INJECTOR FOR INJECTING A GASEOUS MEDIUM
[French]
INJECTEUR POUR INJECTER UN MILIEU GAZEUX
Applicants **
ROBERT BOSCH GMBH
Inventors
LIPPISCH, Michael
TUERKER, Oezguer
SUENDERHAUF, Gerhard
BOEE, Matthias
Priority Data
102024206547.1
11.07.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2018 | |
| EPO | Filing, Examination, Granting | 8186 | |
| Japan | Filing, Examination, Granting | 2124 | |
| South Korea | Filing, Examination, Granting | 2009 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,077
Contact Us
Abstract[German]
Die vorliegende Erfindung betrifft einen Injektor (1) zum Einblasen eines gasförmigen Mediums, insbesondere eines gasförmigen Kraftstoffs, vorzugsweise Wasserstoff, in einen Brennraum (20) einer Brennkraftmaschine. Der Injektor (1) umfasst dabei u.a. ein axial bewegbares Ventilschließelement (5) zum Freigeben und Verschließen wenigstens einer Öffnung an einem Dichtsitz (7), einen Aktor (21) zur Betätigung des Ventilschließelements (5) und eine dem Dichtsitz (7) strömungstechnisch nachgeordnete Strömungsbeeinflussungsgeometrie (10). Erfindungsgemäß ist die Strömungsbeeinflussungsgeometrie (10) derart ausgeführt, dass sie stromabwärts des Dichtsitzes (7) in einem Aufsatzkörper (8) ausgeformt ist, wobei der Aufsatzkörper (8) einen hohlzylindrischen Abschnitt im Bereich des Dichtsitzes (7) aufweist, an den sich wenigstens ein über einen Umfangsbereich des Aufsatzkörpers (8) erstreckender und eine axiale Länge (L, L1, L2) aufweisender Hülsenabschnitt (22) mit einer Innenkontur (9) anschließt, der eine Gasströmungslenkung bzw. -führung ermöglicht.[English]

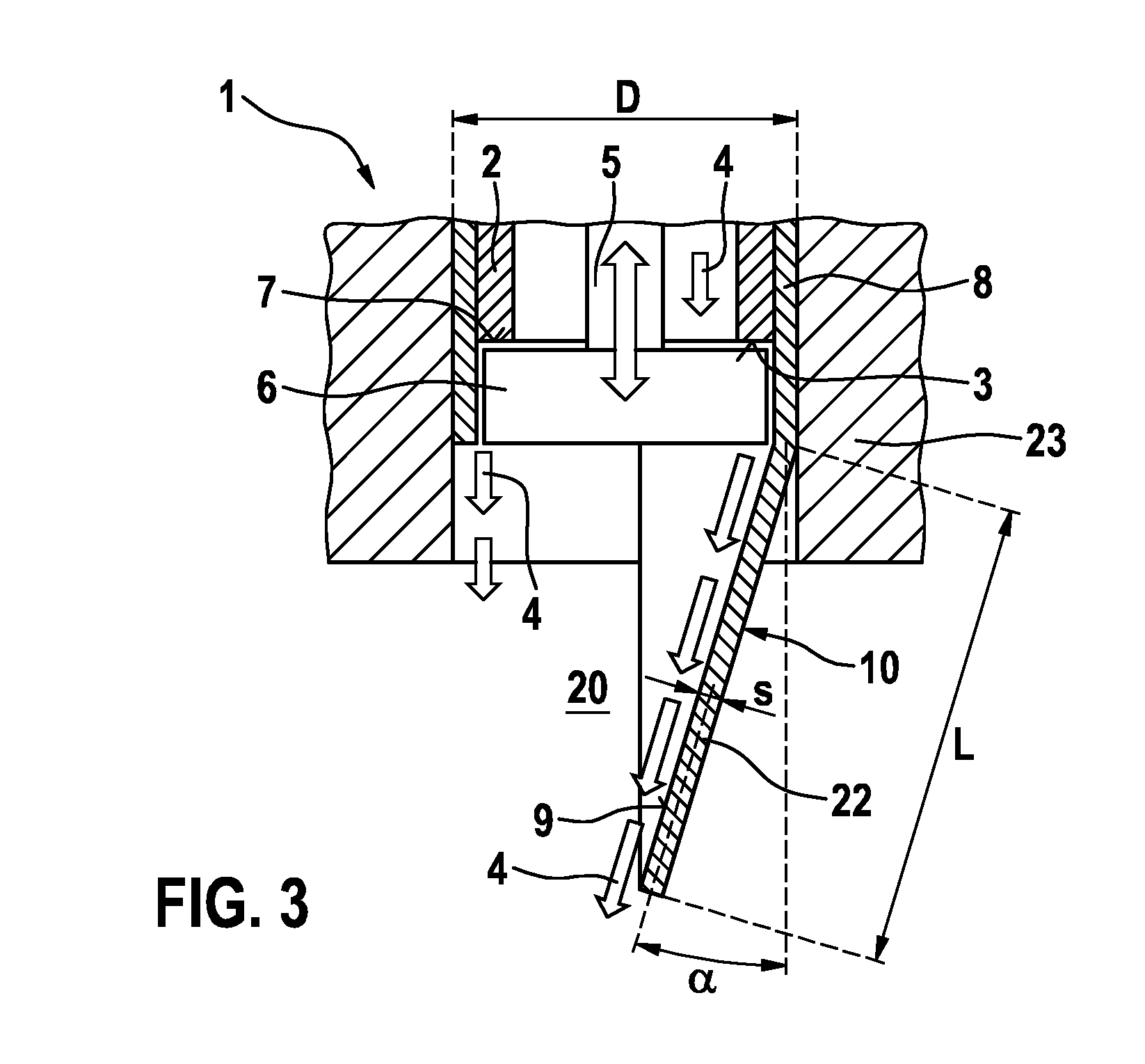

The present invention relates to an injector (1) for injecting a gaseous medium, in particular a gaseous fuel, preferably hydrogen, into a combustion chamber (20) of an internal combustion engine. The injector (1) comprises, inter alia, an axially movable valve-closing element (5) for opening and closing at least one opening at a sealing seat (7), an actuator (21) for actuating the valve-closing element (5), and a flow-influencing geometry (10) arranged downstream of the sealing seat (7) in terms of flow. According to the invention, the flow-influencing geometry (10) is designed in such a way that it is formed in an attachment body (8) downstream of the sealing seat (7), wherein the attachment body (8) has a hollow cylindrical section in the region of the sealing seat (7), which hollow cylindrical section is adjoined by at least one sleeve section (22) which extends over a circumferential region of the attachment body (8), has an axial length (L, L1, L2) and has an inner contour (9), said sleeve section enabling the gas flow to be directed or guided.[French]
La présente invention concerne un injecteur (1) pour injecter un milieu gazeux, en particulier un carburant gazeux, de préférence de l'hydrogène, dans une chambre de combustion (20) d'un moteur à combustion interne. L'injecteur (1) comprend, entre autres, un élément de fermeture de soupape axialement mobile (5) pour ouvrir et fermer au moins une ouverture au niveau d'un siège d'étanchéité (7), un actionneur (21) pour actionner l'élément de fermeture de soupape (5) et une géométrie modifiant le courant (10) placée en aval du siège d'étanchéité (7) en termes d'écoulement. Selon l'invention, la géométrie modifiant le courant (10) est conçue de telle sorte qu'elle est formée dans un corps de fixation (8) en aval du siège d'étanchéité (7), le corps de fixation (8) présentant une section cylindrique creuse dans la région du siège d'étanchéité (7), ladite section cylindrique creuse étant contiguë par au moins une section manchon (22) qui s'étend sur une région circonférentielle du corps de fixation (8), présente une longueur axiale (L, L1, L2) et un contour interne (9), ladite section manchon permettant au flux de gaz d'être dirigé ou guidé.
