WO2025242651 - VORRICHTUNG ZUR AUSBILDUNG EINER BIEGESCHLAFFEN VERBINDUNG MITTELS EINER FLEXIBLEN LEITERPLATTE
National phase entry is expected:
Publication Number
WO/2025/242651
Publication Date
27.11.2025
International Application No.
PCT/EP2025/063797
International Filing Date
20.05.2025
Title **
[German]
VORRICHTUNG ZUR AUSBILDUNG EINER BIEGESCHLAFFEN VERBINDUNG MITTELS EINER FLEXIBLEN LEITERPLATTE
[English]
DEVICE FOR FORMING A NON-RIGID CONNECTION BY MEANS OF A FLEXIBLE PRINTED CIRCUIT BOARD
[French]
DISPOSITIF DE FORMATION D'UNE LIAISON NON RIGIDE AU MOYEN D'UNE CARTE DE CIRCUIT IMPRIMÉ SOUPLE
Applicants **
ROBERT BOSCH GMBH
Inventors
KIENLE, Wolfram
BRANDSTETTER, Sven
ROSENBERG, Steffen
KNIPPEN, Winand
DIEBOLD, Armin
FRUEH, Markus
HOPPE, Tobias
KITTELBERGER, Andreas
KECK, Wolfgang
FISCHER, Marc
Priority Data
102024204757.0
23.05.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1938 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 2062 | |
| South Korea | Filing, Examination, Granting | 1883 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,749
Contact Us
Abstract[German]
Die vorliegende Erfindung betrifft eine Vorrichtung (1) zur Ausbildung einer flexiblen Verbindung zwischen einer ersten elektrischen Unterbaugruppe (30) und einer zweiten elektrischen Unterbaugruppe mittels einer flexiblen Leiterplatte (2). Die Vorrichtung umfasst einen Halter (20), welcher eingerichtet ist, an der ersten elektrischen Unterbaugruppe befestigt zu werden und ein Zentrierelement (10), welches eingerichtet ist, die flexible Leiterplatte teilweise zu umschließen und auf dem Halter befestigt zu werden. Dabei ist das Zentrierelement vom Halter lösbar, sodass das Zentrierelement nach einer Bewegung in Richtung der zweiten elektrischen Unterbaugruppe an der zweiten elektrischen Unterbaugruppe fixierbar ist, insbesondere in einer Öffnung der zweiten elektrischen Unterbaugruppe.[English]

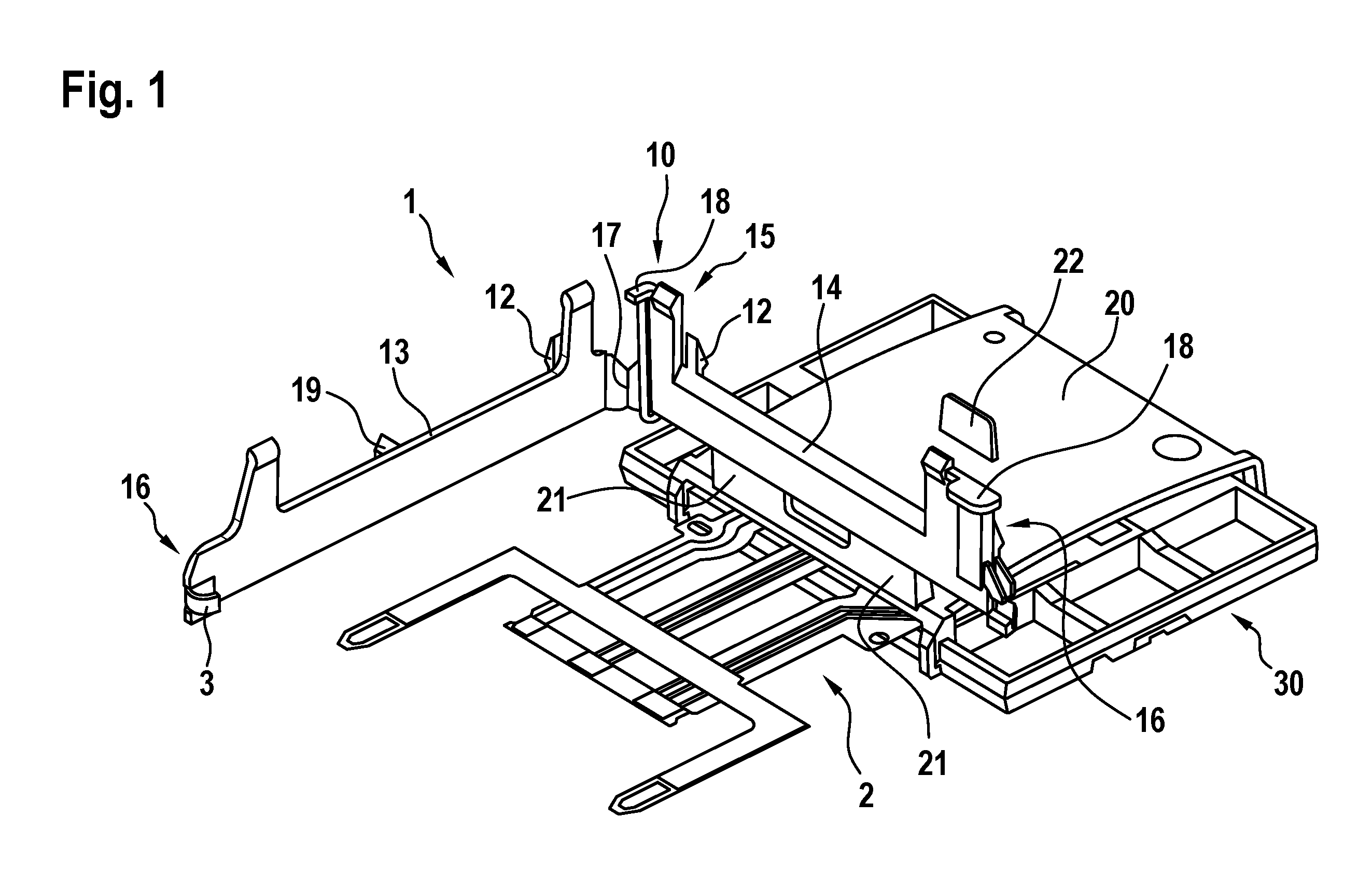

The present invention relates to a device (1) for forming a flexible connection between a first electrical sub-assembly (30) and a second electrical sub-assembly by means of a flexible printed circuit board (2). The device comprises a holder (20) which is designed to be fastened to the first electrical sub-assembly, and a centring element (10) which is designed to partially surround the flexible printed circuit board and to be fastened to the holder. The centring element can be detached from the holder such that the centring element can be fixed to the second electrical sub-assembly, in particular in an opening of the second electrical sub-assembly, after a movement in the direction of the second electrical sub-assembly.[French]
La présente invention concerne un dispositif (1) pour former une liaison souple entre un premier sous-ensemble électrique (30) et un second sous-ensemble électrique au moyen d'une carte de circuit imprimé souple (2). Le dispositif comprend un support (20) qui est conçu pour être fixé au premier sous-ensemble électrique, et un élément de centrage (10) qui est conçu pour entourer partiellement la carte de circuit imprimé souple et pour être fixé au support. L'élément de centrage peut être détaché du support de telle sorte que l'élément de centrage peut être fixé au second sous-ensemble électrique, en particulier dans une ouverture du second sous-ensemble électrique, après un mouvement dans la direction du second sous-ensemble électrique.
