WO2025224077 - VORRICHTUNG ZUM SCHNEIDEN EINES SCHNITTMATERIALS
National phase entry is expected:
Publication Number
WO/2025/224077
Publication Date
30.10.2025
International Application No.
PCT/EP2025/060883
International Filing Date
22.04.2025
Title **
[German]
VORRICHTUNG ZUM SCHNEIDEN EINES SCHNITTMATERIALS
[English]
DEVICE FOR CUTTING A MATERIAL TO BE CUT
[French]
DISPOSITIF DE COUPE D'UN MATÉRIAU À COUPER
Applicants **
PHOENIX CONTACT GMBH & CO. KG
Inventors
SCHIERHOLZ, Albrecht
PÖLKER, Thomas
ZIBART, Henry
Priority Data
2024/5243
25.04.2024
BE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2177 | |
| EPO | Filing, Examination, Granting | 8652 | |
| Japan | Filing, Examination, Granting | 2153 | |
| South Korea | Filing, Examination, Granting | 2071 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,793
Contact Us
Abstract[German]

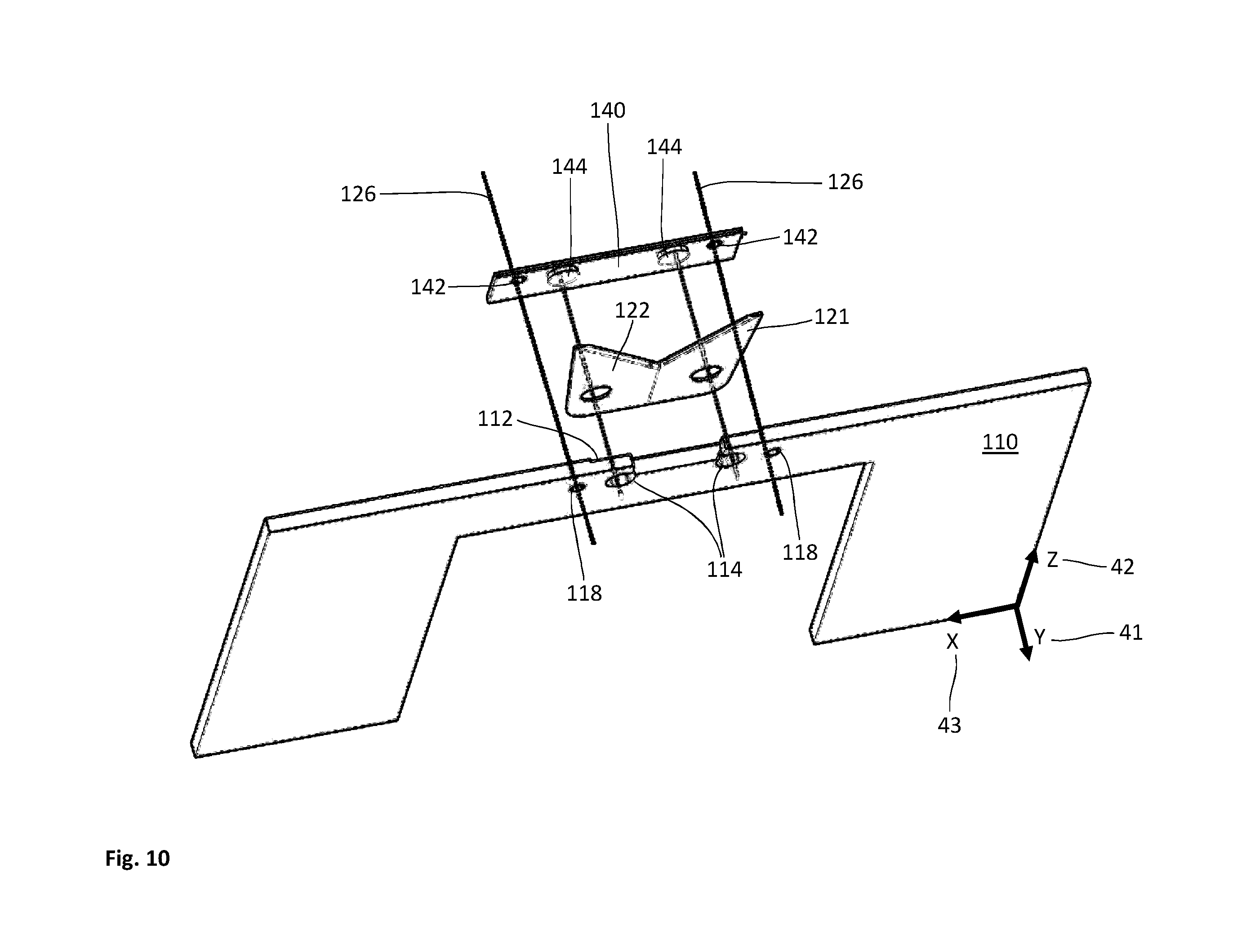

Eine Schneidvorrichtung (100) zum Schneiden eines sich in eine erste Richtung (41) erstreckenden Schnittmaterials (300) umfasst einen Klingenträger (110), der in eine zweite Richtung (42) quer zur ersten Richtung (41) verfahrbar ist. Mindestens zwei Klingenteile (121, 122) sind auf dem Klingenträger (110) befestigt oder befestigbar. Jedes der Klingenteile (121, 122) weist eine geradlinige Schneide (130) auf, die im befestigten Zustand in einer dritten Richtung (43) quer zur ersten Richtung (41) und quer zur zweiten Richtung (42) überlappen (134), wobei die geradlinigen Schneiden (130) zu einer konkaven Schneide zusammengesetzt sind, die im befestigten Zustand am Klingenträger (110) in die zweite Richtung (42) auskragt. Ferner umfasst die Vorrichtung einen Scherbalken (150), der eine sich in die dritte Richtung (43) erstreckende Scherkante (152) aufweist. In einer ersten Position des Klingenträgers (110) bilden die zusammengesetzte Schneide (130) und der Scherbalken (150) eine Durchgangsöffnung (154) für das Schnittmaterial (300). In einer zweiten Position des Klingenträgers (110) schert die zusammengesetzte Schneide (130) mit der Scherkante (152) zum Schneiden des Schnittmaterials (300).[English]
A cutting device (100) for cutting a material to be cut (300) that extends in a first direction (41) comprises a blade holder (110) which can be moved in a second direction (42) transverse to the first direction (41). At least two blade parts (121, 122) are fastened or can be fastened on the blade holder (110). Each of the blade parts (121, 122) has a straight cutting edge (130) which, in the fastened state, overlap (134) in a third direction (43) transverse to the first direction (41) and transverse to the second direction (42), the straight cutting edges (130) being assembled to form a concave cutting edge which, in the state fastened to the blade holder (110), projects in the second direction (42). The device further comprises a shearing beam (150) which has a shearing edge (152) that extends in the third direction (43). In a first position of the blade holder (110), the assembled cutting edge (130) and the shearing beam (150) form a through-opening (154) for the material to be cut (300). In a second position of the blade holder (110), the assembled cutting edge (130) shears with the shearing edge (152) in order to cut the material to be cut (300).[French]
Un dispositif de coupe (100) pour couper un matériau à couper (300) qui s'étend dans une première direction (41) comprend un support de lame (110) qui peut être déplacé dans une deuxième direction (42) transversale à la première direction (41). Au moins deux parties de lame (121, 122) sont fixées ou peuvent être fixées sur le support de lame (110). Chacune des parties de lame (121, 122) présente un bord de coupe droit (130) qui, à l'état fixé, chevauche (134) dans une troisième direction (43) transversale à la première direction (41) et transversale à la deuxième direction (42), les bords de coupe droits (130) étant assemblés pour former un bord de coupe concave qui, dans l'état fixé au support de lame (110), fait saillie dans la deuxième direction (42). Le dispositif comprend en outre une poutre de cisaillement (150) qui présente un bord de cisaillement (152) qui s'étend dans la troisième direction (43). Dans une première position du support de lame (110), le bord de coupe (130) assemblé et la poutre de cisaillement (150) forment une ouverture traversante (154) pour le matériau à couper (300). Dans une seconde position du support de lame (110), le bord de coupe (130) assemblé est cisaillé avec le bord de cisaillement (152) afin de couper le matériau à couper (300).
