WO2025224071 - VERFAHREN UND ANLAGE ZUM ADDITIVEN FERTIGEN EINES DREIDIMENSIONALEN BAUTEILS
National phase entry is expected:
Publication Number
WO/2025/224071
Publication Date
30.10.2025
International Application No.
PCT/EP2025/060875
International Filing Date
22.04.2025
Title **
[German]
VERFAHREN UND ANLAGE ZUM ADDITIVEN FERTIGEN EINES DREIDIMENSIONALEN BAUTEILS
[English]
METHOD AND SYSTEM FOR THE ADDITIVE MANUFACTURING OF A THREE-DIMENSIONAL COMPONENT
[French]
PROCÉDÉ ET INSTALLATION DE FABRICATION ADDITIVE D'UN ÉLÉMENT TRIDIMENSIONNEL
Applicants **
ROBERT BOSCH GMBH
Inventors
LODERER, Armin
Priority Data
102024203772.9
23.04.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1880 | |
| EPO | Filing, Examination, Granting | 8113 | |
| Japan | Filing, Examination, Granting | 1875 | |
| South Korea | Filing, Examination, Granting | 1505 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,113
Contact Us
Abstract[German]

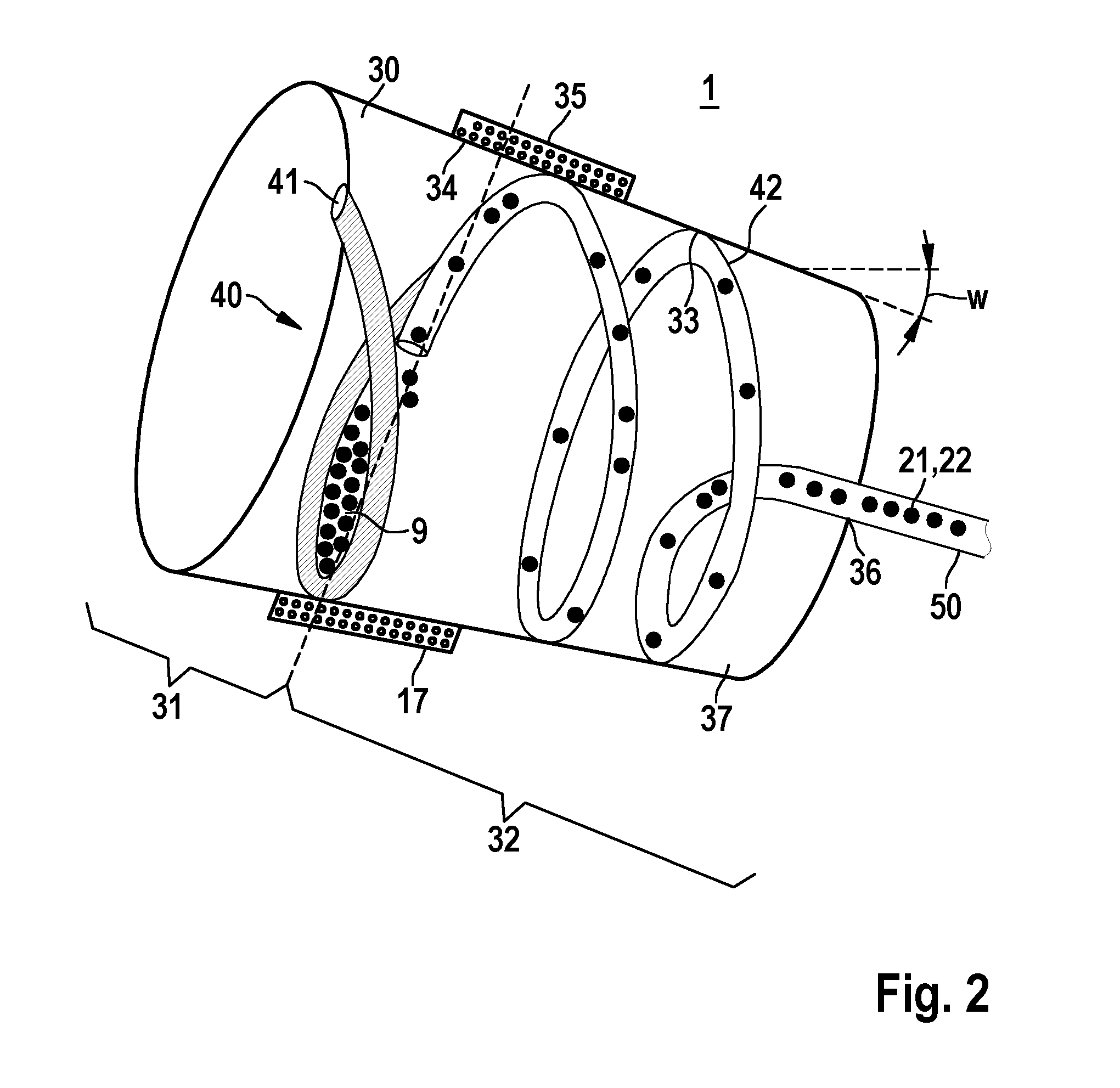

Ein Verfahren zum additiven Fertigen eines dreidimensionalen Bauteils aus einem Schüttgut (9), wobei eine Anzahl kleiner Stücke (21,22), die eine ähnliche Gestalt und/oder Größe aufweisen, aus dem Schüttgut (9) sortiert und/oder geordnet werden, wobei die sortierten und/oder geordneten Stücke (21,22) in einer Reihe angeordnet werden, bevor Sie einem Druckkopf (6) zum dreidimensionalen Drucken zugeführt werden, wobei das Schüttgut (9) zum Sortieren in eine drehbare Trommel (30) eingebracht wird und dass die Stücke (21,22) des Schüttguts (9) durch Drehung der Trommel (30) in eine an einer Innenwand (33) der Trommel (30) angeordnete Sortiervorrichtung (40) in einer Reihe angeordnet werden. Ferner betrifft die Offenbarung eine Anlage (1) zum additiven Fertigen eines dreidimensionalen Bauteils aus einem Schüttgut (9), wobei die Anlage (1) eine drehbare Trommel (30) mit einer Sortiervorrichtung (40) umfasst, wobei die an ein Innenwand (33) der drehbaren Trommel (30) angeordnete Sortiervorrichtung (40) in einem ersten Bereich (31) der Trommel (30) einen ersten Abschnitt (41) zum Vorvereinzeln der Stücke (21,22) aufweist und dieser in einem zweiten Bereich (32) der Trommel (30) in einen zylinderförmigen Abschnitt (42) der Sortiervorrichtung (40) übergeht.[English]
The invention relates to a method for the additive manufacturing of a three-dimensional component from a bulk material (9), wherein a number of small pieces (21, 22), which have a similar shape and/or size, are separated from the bulk material (9)and/or organised, wherein the separated and/or organised pieces (21, 22) are arranged in a row before being fed to a print head (6) for three-dimensional printing; for separation, the bulk material (9) is introduced into a rotatable drum (30), and the pieces (21, 22) of the bulk material (9) are arranged, by way of a rotation of the drum (30), in a row in a separation device (40) arranged on an inner wall (33) of the drum (30). The invention further relates to a system (1) for the additive manufacturing of a three-dimensional component from a bulk material (9), wherein the system (1) comprises a rotatable drum (30) having a separation device (40); the separation device (40) arranged on the inner wall (33) of the rotatable drum (30) has a first section (41) for pre-separating the pieces (21, 22) in a first region (31) of the drum (30) and said section transitions into a cylindrical section (42) of the separation device (40) in a second region (32) of the drum (30).[French]
L'invention concerne un procédé de fabrication additive d'un élément tridimensionnel à partir d'un produit en vrac (9), un certain nombre de petits morceaux (21, 22) présentant une forme et/ou une taille similaires étant triés et/ou ordonnés à partir du produit en vrac (9), lesdits petits morceaux (21, 22) triés et ordonnés étant disposés en ligne avant d'être acheminés vers une tête d'impression (6) pour l'impression tridimensionnelle, le produit en vrac (9) étant introduit dans un tambour (30) rotatif pour y être trié et les morceaux (21,22) du produit en vrac (9) étant disposés en une ligne sous l'effet de la rotation du tambour (30) dans un dispositif de tri (40) disposé sur une paroi intérieure (33) du tambour (30). En outre, cette invention concerne une installation (1) de fabrication additive d'un élément tridimensionnel à partir d'un produit en vrac (9), l'installation (1) comprenant un tambour (30) rotatif comportant un dispositif de tri (40), ce dispositif de tri (40) disposé sur la paroi intérieure (33) du tambour (30) rotatif comportant dans une première zone (31) du tambour (30) une première partie (41) de pré-individualisation des morceaux (21, 22) laquelle débouche vers une deuxième zone (32) du tambour (30) dans une partie (42) cylindrique du dispositif de tri (40).
