WO2025214933 - MESSWERTERFASSUNGSVORRICHTUNG FÜR EINE INDUKTIVE SENSORANORDNUNG
National phase entry is expected:
Publication Number
WO/2025/214933
Publication Date
16.10.2025
International Application No.
PCT/EP2025/059410
International Filing Date
07.04.2025
Title **
[German]
MESSWERTERFASSUNGSVORRICHTUNG FÜR EINE INDUKTIVE SENSORANORDNUNG
[English]
MEASURED VALUE DETECTION DEVICE FOR AN INDUCTIVE SENSOR ARRANGEMENT
[French]
DISPOSITIF DE DÉTECTION DE VALEURS DE MESURE POUR UN ENSEMBLE CAPTEUR INDUCTIF
Applicants **
ROBERT BOSCH GMBH
Inventors
GERBER, Daniel
KUNTZ, Stefan
Priority Data
102024203340.5
11.04.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2066 | |
| EPO | Filing, Examination, Granting | 8472 | |
| Japan | Filing, Examination, Granting | 2091 | |
| South Korea | Filing, Examination, Granting | 1945 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,314
Contact Us
Abstract[German]
Die Erfindung betrifft eine Messwerterfassungsvorrichtung (10) für eine induktive Sensoranordnung (1), mit einem Schaltungsträger (11), welcher mindestens eine Erregerstruktur (13) und mindestens eine Empfangsstruktur (14) aufweist, wobei die mindestens eine Erregerstruktur (13) mindestens eine Erregerspule (13A) mit mindestens einer Windung umfasst, welche die mindestens eine Empfangsstruktur (14) beidseitig umschließt, wobei die mindestens eine Empfangsstruktur (14) mindestens zwei Empfangsspulen (16) mit mindestens einer Windung (1W1,1W2, 1W3, 2W1, 2W2, 2W3) umfasst, wobei Konturverläufe der mindestens einen Windung (1W1, 1W2, 1W3, 2W1, 2W2, 2W3) der mindestens zwei Empfangsspulen (16) jeweils so ausgeführt sind, dass eine betragsmäßig größte Offsetspannung der an den mindestens zwei Empfangsspulen (16) auftretenden Offsetspannungen, welche durch die mindestens eine Erregerstruktur (13) induziert sind, einen Wert aufweist, welcher kleiner als ein bauartbedingter möglicher Maximalwert ist, sowie eine korrespondierende induktive Sensoranordnung (1) zur Erfassung einer Bewegung eines beweglichen Körpers, mit mindestens einer Koppelvorrichtung (3) und einer solchen Messwerterfassungsvorrichtung (10).[English]

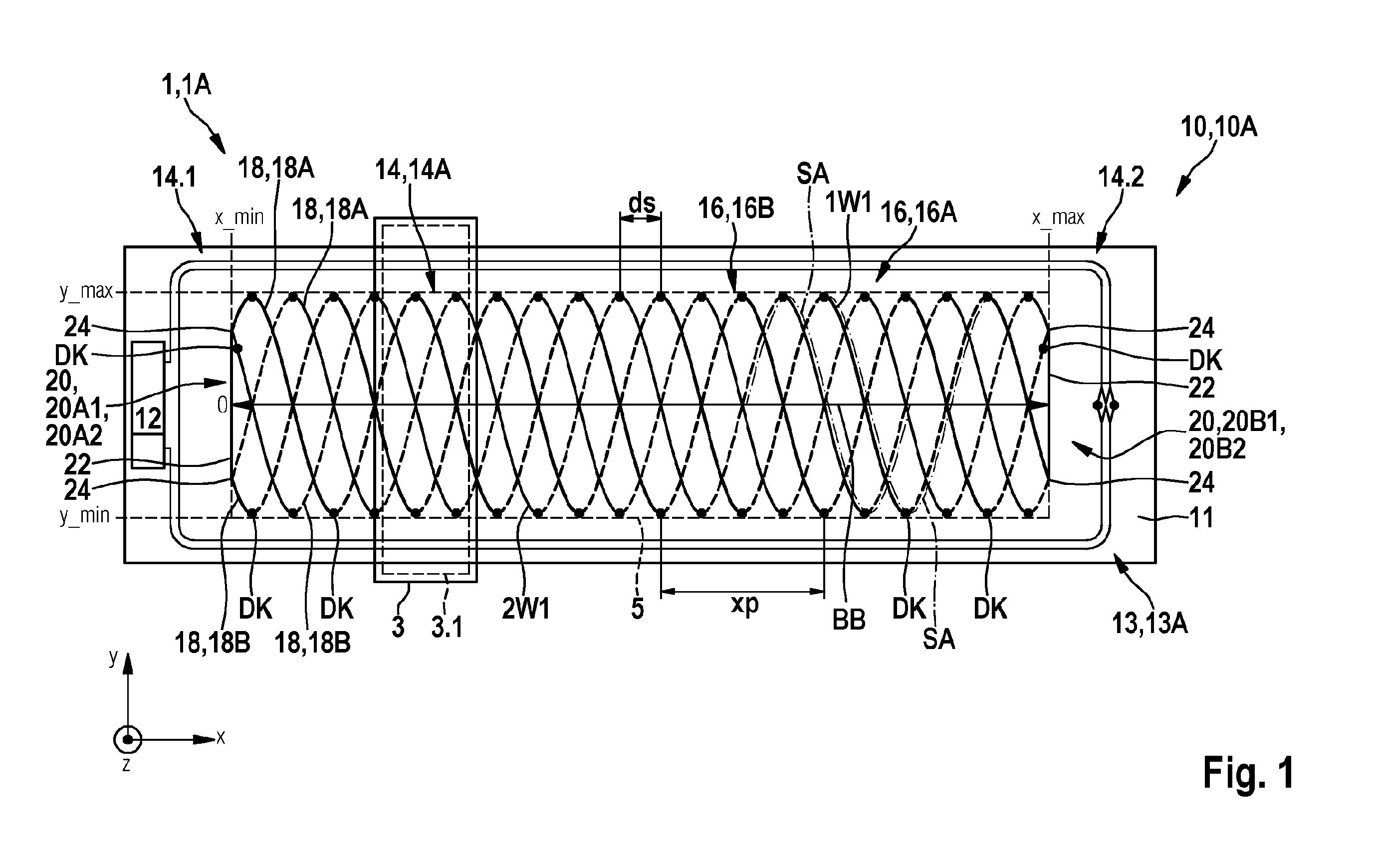

The invention relates to a measured value detection device (10) for an inductive sensor arrangement (1), comprising a circuit carrier (11) having at least one excitation structure (13) and at least one receiving structure (14), wherein the at least one excitation structure (13) comprises at least one excitation coil (13A) with at least one winding, which surrounds the at least one receiving structure (14) on both sides, wherein the at least one receiving structure (14) comprises at least two receiving coils (16) with at least one winding (1W1, 1W2, 1W3, 2W1, 2W2, 2W3), wherein contour profiles of the at least one winding (1W1, 1W2, 1W3, 2W1, 2W2, 2W3) of the at least two receiving coils (16) are each designed such that a largest offset voltage of the offset voltages occurring at the at least two receiving coils (16) and induced by the at least one excitation structure (13) has a value that is lower than a design-related possible maximum value, as well as a corresponding inductive sensor arrangement (1) for detecting a movement of a movable body, comprising at least one coupling device (3) and a measured value detection device (10) of this type.[French]
L'invention concerne un dispositif de détection de valeurs de mesure (10) conçu pour un ensemble capteur (1) inductif, comprenant un support de circuit (11) qui comporte au moins une structure d'excitation (13) et au moins une structure de réception (14), la ou les structures d'excitation (13) comprenant au moins une bobine d'excitation (13A) pourvue d'au moins une spire qui entoure de part et d'autre la ou les structures de réception (14), la ou les structures de réception (14) comprenant au moins deux bobines de réception (16) possédant au moins une spire (1W1, 1W2, 1W3, 2W1, 2W2, 2W3), les tracés de contour desdites spires (1W1, 1W2, 1W3, 2W1, 2W2, 2W3) des deux ou plus de deux bobines de réception (16) étant conçus de sorte que la tension de décalage la plus élevée en valeur absolue parmi les tensions de décalage apparaissant aux bornes desdites au moins deux bobines de récepti0n (16) lesquelles sont induites par ladite au moins une structure d'excitation (13), présente une valeur qui est inférieure à une valeur maximale possible déterminée par la conception, ainsi qu'un ensemble capteur (1) inductif correspondant destiné à détecter un mouvement d'un corps mobile, comprenant au moins un dispositif de couplage (3) et un tel dispositif de détection de valeurs de mesure (10).
