WO2025228591 - ANTRIEB, AUFWEISEND EINEN ELEKTROMOTOR MIT EINEM ANSCHLUSSKASTEN
National phase entry is expected:
Publication Number
WO/2025/228591
Publication Date
06.11.2025
International Application No.
PCT/EP2025/058387
International Filing Date
27.03.2025
Title **
[German]
ANTRIEB, AUFWEISEND EINEN ELEKTROMOTOR MIT EINEM ANSCHLUSSKASTEN
[English]
DRIVE COMPRISING AN ELECTRIC MOTOR HAVING A CONNECTION BOX
[French]
TRANSMISSION COMPRENANT UN MOTEUR ÉLECTRIQUE AYANT UNE BOÎTE DE CONNEXION
Applicants **
SEW-EURODRIVE GMBH & CO KG
Inventors
RIESER, GEB. PFANN, Jochen
GOLDSCHMIDT, Tobias
BRÖDNER, Johannes
Priority Data
102024112017.7
29.04.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2026 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2154 | |
| South Korea | Filing, Examination, Granting | 2066 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,093
Contact Us
Abstract[German]
Antrieb, aufweisend einen Elektromotor mit einem Anschlusskasten, wobei der Elektromotor ein Motorgehäuse aufweist, welches ein Statorgehäuse, ein Lagerschild und einen Lagerflansch aufweist, wobei der Anschlusskasten ein Unterteil aufweist, welches am Statorgehäuse angeordnet ist, und ein auf das Unterteil aufgesetztes Oberteil, wobei im Unterteil ein Leistungsmodul einer Leistungselektronik aufgenommen ist, wobei ein zumindest von einer Lüfterhaube umgebenes Lüfterrad axial durch Gitteröffnungen der Lüfterhaube angesaugte Luft in radialer Richtung in einen Ringraumbereich fördert, aus welchem Luft einerseits durch einen zwischen der Lüfterhaube und dem Statorgehäuse ausgebildeten Spalt entlang von Kühlrippen des Statorgehäuses austritt und andererseits durch Lüftungsschlitze der Lüfterhaube.[English]

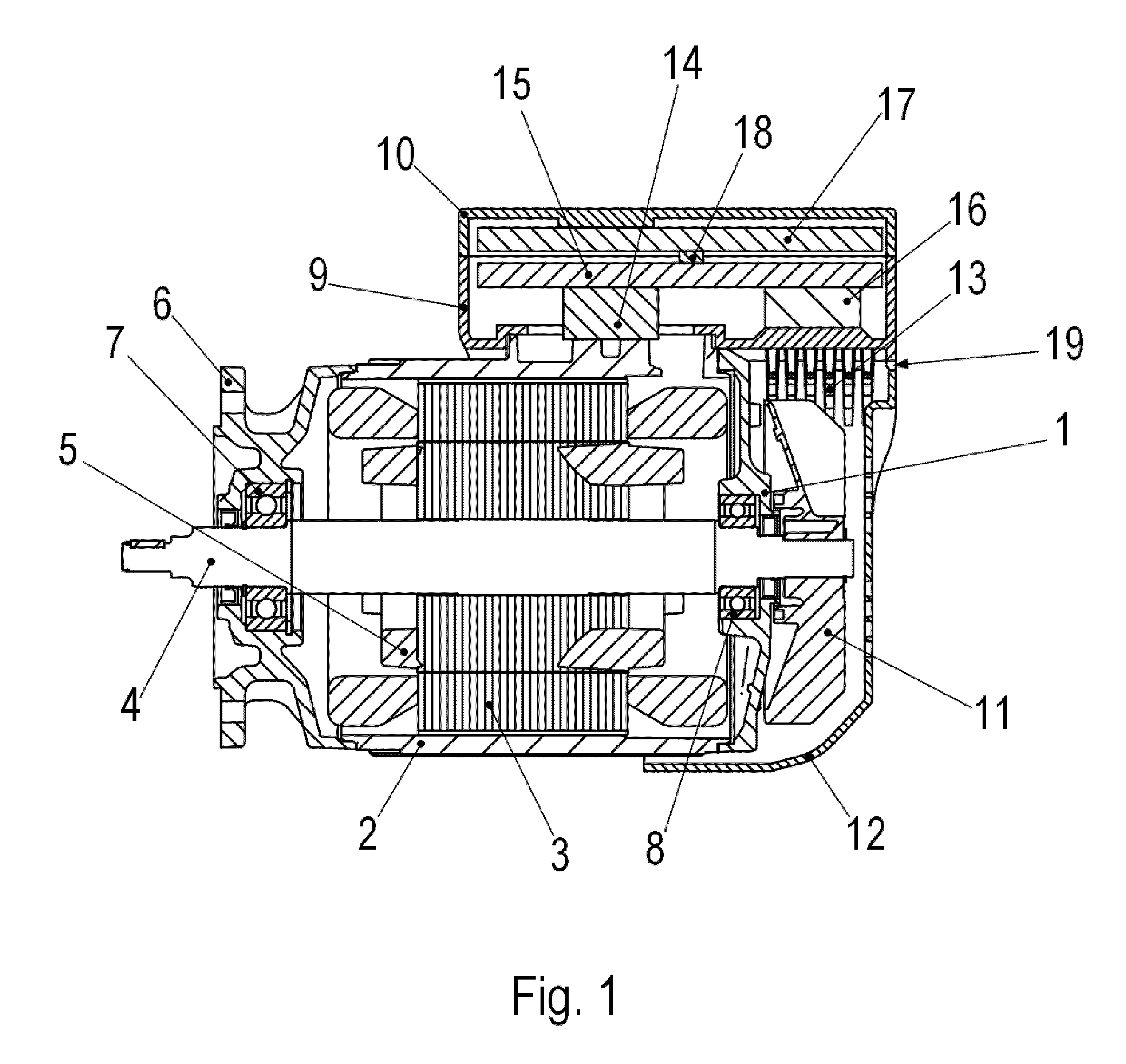

The invention relates to a drive comprising an electric motor having a connection box, wherein: the electric motor comprises a motor housing which comprises a stator housing, an end shield and a bearing flange; the connection box comprises a lower part arranged on the stator housing and comprises an upper part mounted on the lower part; a power module of a set of power electronics is accommodated in the lower part; and a fan impeller which is surrounded at least by a fan cowl conveys air, which has been drawn in axially through grille openings in the fan cowl, in a radial direction into an annular space region from which air emerges both through a gap formed between the fan cowl and the stator housing along cooling fins of the stator housing and also through ventilation slots in the fan cowl.[French]
L'invention se rapporte à une transmission comprenant un moteur électrique ayant une boîte de connexion, le moteur électrique comprenant un carter de moteur qui comprend un carter de stator, un flasque et un épaulement de roulement ; le boîte de connexion comprend une partie inférieure disposée sur le carter de stator et comprend une partie supérieure montée sur la partie inférieure ; un bloc de uissance d'un ensemble électronique de puissance est logé dans la partie inférieure ; et une roue de ventilateur qui est entourée au moins par un déflecteur de ventilateur transporte de l'air, qui a été aspiré axialement à travers des ouvertures de grille dans le déflecteur de ventilateur, dans une direction radiale dans une région d'espace annulaire à partir de laquelle de l'air émerge à la fois à travers un espace formé entre le déflecteur de ventilateur et le carter de stator le long d'ailettes de refroidissement du carter de stator et également à travers des fentes de ventilation dans le déflecteur de ventilateur.
