WO2025196162 - VERFAHREN ZUR VERSCHLEIßERMITTLUNG VON BREMSBELÄGEN EINER SCHEIBENBREMSE SOWIE EINE SCHEIBENBREMSE MIT EINER MESSEINRICHTUNG ZUR DURCHFÜHRUNG DES VERFAHRENS
National phase entry is expected:
Publication Number
WO/2025/196162
Publication Date
25.09.2025
International Application No.
PCT/EP2025/057576
International Filing Date
20.03.2025
Title **
[German]
VERFAHREN ZUR VERSCHLEIßERMITTLUNG VON BREMSBELÄGEN EINER SCHEIBENBREMSE SOWIE EINE SCHEIBENBREMSE MIT EINER MESSEINRICHTUNG ZUR DURCHFÜHRUNG DES VERFAHRENS
[English]
METHOD FOR DETERMINING THE WEAR OF BRAKE PADS OF A DISC BRAKE, AND A DISC BRAKE HAVING A MEASURING DEVICE FOR CARRYING OUT THE METHOD
[French]
PROCÉDÉ DE DÉTERMINATION DE L'USURE DE PLAQUETTES DE FREIN D'UN FREIN À DISQUE, ET FREIN À DISQUE COMPORTANT UN DISPOSITIF DE MESURE POUR LA MISE EN ŒUVRE DU PROCÉDÉ
Applicants **
KNORR-BREMSE SYSTEME FÜR NUTZFAHRZEUGE GMBH
Inventors
RGUICHI, Abdelaziz
WEBER, Ralf
FISCHER, Rudolf
BUCH, Andreas
WERTH, Alexander
Priority Data
102024108076.0
21.03.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1880 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 1970 | |
| South Korea | Filing, Examination, Granting | 1694 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,410
Contact Us
Abstract[German]

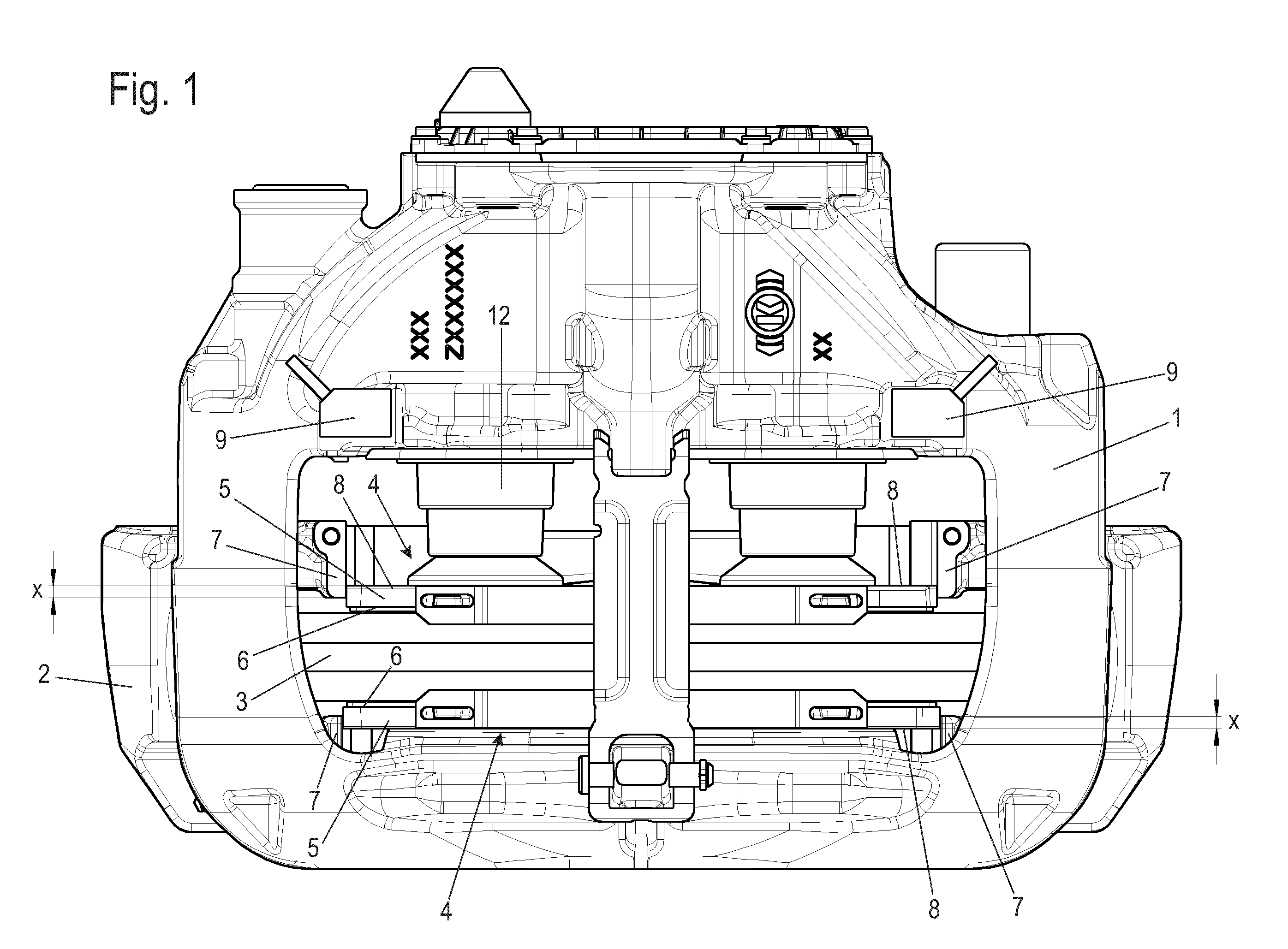

Ein Verfahren zur Verschleißermittlung von Bremsbelägen (4) einer Scheibenbremse, die einen eine Bremsscheibe (3) übergreifenden Bremssattel (1) aufweist, der, bezogen auf die Bremsscheibe (3), an einem fahrzeugseitigen Bremsträger (2) axial verschiebbar gehalten ist, wobei mittels einer Zuspanneinrichtung bei einer Bremsung die im Bremsträger (2) gelagerten, jeweils eine Belagträgerplatte (5) und einen darauf befestigten Reibbelag (6) aufweisenden Bremsbeläge (4) gegen die Bremsscheibe (3) pressbar sind, und jeder Bremsbelag (4) in einem Belagschacht des Bremsträgers (2) gelagert ist, der durch sich, in Drehrichtung der Bremsscheibe (3) gesehen, gegenüberliegende Bremsträgerhörner (7) begrenzt ist, an denen die Belagträgerplatte (5) verschiebbar anliegt, ist so ausgebildet, dass mit einer Messeinrichtung ein sich durch Verschleiß des Reibbelages (6) verändernder Abstand (X) der Belagträgerplatte (5) zu einem Bremsträgerhorn (7) ermittelt und bei Erreichen einer vorgegebenen Mindestdicke des Reibbelages (6) ein optischer und/oder akustischer Hinweis gegeben wird.[English]
