WO2025196012 - SENSORANORDNUNG ZUM BESTIMMEN EINES DREHWINKELS EINES ROTIERENDEN FAHRZEUGBAUTEILS, STEUERSYSTEM SOWIE FAHRZEUG
National phase entry is expected:
Publication Number
WO/2025/196012
Publication Date
25.09.2025
International Application No.
PCT/EP2025/057306
International Filing Date
18.03.2025
Title **
[German]
SENSORANORDNUNG ZUM BESTIMMEN EINES DREHWINKELS EINES ROTIERENDEN FAHRZEUGBAUTEILS, STEUERSYSTEM SOWIE FAHRZEUG
[English]
SENSOR ASSEMBLY FOR DETERMINING THE ANGLE OF ROTATION OF A ROTATING VEHICLE COMPONENT, CONTROL SYSTEM AND VEHICLE
[French]
ENSEMBLE CAPTEUR POUR DÉTERMINER L'ANGLE DE ROTATION D'UN COMPOSANT DE VÉHICULE ROTATIF, SYSTÈME DE COMMANDE ET VÉHICULE
Applicants **
ZF FRIEDRICHSHAFEN AG
Inventors
PUTH, Thomas
HERZOG, Stefan
Priority Data
102024202779.0
22.03.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1909 | |
| EPO | Filing, Examination, Granting | 8113 | |
| Japan | Filing, Examination, Granting | 2029 | |
| South Korea | Filing, Examination, Granting | 1819 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,610
Contact Us
Abstract[German]
Eine Sensoranordnung (100) zum Bestimmen eines Drehwinkels eines rotierenden Bauteils eines Fahrzeugs, mit einem induktiven Spulensystem (10), welches eine Primärspule (12) zum Erzeugen eines magnetischen Flusses und eine Sekundärspule (14) zum Bereitstellen einer elektrischen Spannung aufweist, welche durch den magnetischen Fluss in der Sekundärspule (14) induzierbar ist, und einem elektrischen Leiter (20) zum Abwandeln der elektrischen Spannung, welcher benachbart zu dem induktiven Spulensystem (10) angeordnet und basierend auf einer Drehung des rotierenden Bauteils relativ zu dem induktiven Spulensystem (10) bewegbar ist, wobei die Primärspule (12) und die Sekundärspule (14) bezogen auf eine Drehachse (3) des rotierenden Bauteils axial versetzt und sich radial überdeckend angeordnet sind. Zudem ein Steuersystem zum Steuern einer Fahrzeugkomponente eines Fahrzeugs, welches die Sensoranordnung (100) aufweist, und ein Fahrzeug mit einem derartigen Steuersystem.[English]

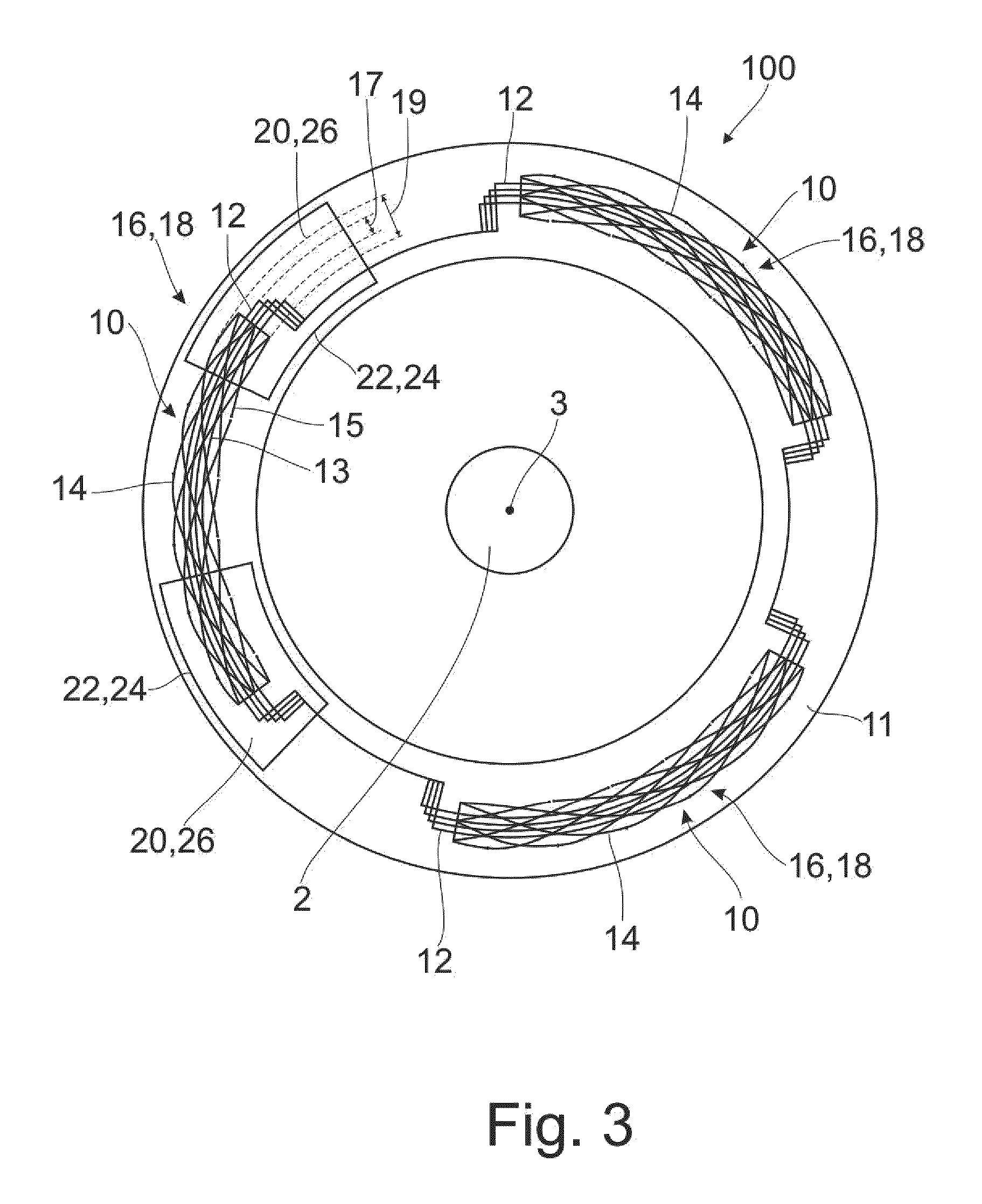

The invention relates to a sensor assembly (100) for determining the angle of rotation of a rotating component of a vehicle, having an inductive coil system (10) that has a primary coil (12) for generating a magnetic flux and a secondary coil (14) for providing an electrical voltage, which can be induced in the secondary coil (14) by the magnetic flux, and having an electrical conductor (20) for modifying the electrical voltage, said electrical conductor being positioned adjacently to the inductive coil system (10) and being movable relative to the inductive coil system (10) on the basis of a rotation of the rotating component, said primary coil (12) and secondary coil (14) being axially offset with respect to the axis of rotation (3) of the rotating component and radially overlapping with each other. The invention additionally relates to a control system for controlling a vehicle component of a vehicle, said control system having the sensor assembly (100), and to a vehicle having such a control system.[French]
L'invention concerne un ensemble capteur (100) pour déterminer l'angle de rotation d'un composant rotatif d'un véhicule, comprenant un système de bobine inductive (10) qui comporte une bobine primaire (12) pour générer un flux magnétique et une bobine secondaire (14) pour fournir une tension électrique, qui peut être induite dans la bobine secondaire (14) par le flux magnétique, et comprenant un conducteur électrique (20) pour modifier la tension électrique, ledit conducteur électrique étant placé en position adjacente au système de bobine inductive (10) et étant mobile par rapport au système de bobine inductive (10) sur la base d'une rotation du composant rotatif, lesdites bobine primaire (12) et bobine secondaire (14) étant décalées axialement par rapport à l'axe de rotation (3) du composant rotatif et se chevauchant radialement. L'invention concerne en outre un système de commande pour commander un composant de véhicule d'un véhicule, ledit système de commande comprenant l'ensemble capteur (100), et un véhicule comprenant un tel système de commande.
