WO2025209802 - WÄRMEÜBERTRAGERMODUL UND PHOTOVOLTAIKMODUL
National phase entry is expected:
Publication Number
WO/2025/209802
Publication Date
09.10.2025
International Application No.
PCT/EP2025/056863
International Filing Date
13.03.2025
Title **
[German]
WÄRMEÜBERTRAGERMODUL UND PHOTOVOLTAIKMODUL
[English]
HEAT EXCHANGER MODULE AND PHOTOVOLTAIC MODULE
[French]
MODULE ÉCHANGEUR DE CHALEUR ET MODULE PHOTOVOLTAÏQUE
Applicants **
MAHLE INTERNATIONAL GMBH
Inventors
RICHTER, Jens
FERRAND, Nicolas
BLESSING, Uli Christian
HENDRIX, Daniel
Priority Data
102024109168.1
02.04.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1938 | |
| EPO | Filing, Examination, Granting | 8126 | |
| Japan | Filing, Examination, Granting | 2062 | |
| South Korea | Filing, Examination, Granting | 1883 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,749
Contact Us
Abstract[German]
Die Erfindung betrifft ein Wärmeübertragermodul (1), - mit zumindest zwei zumindest annähernd parallel verlaufenden Flachrohren (2), die jeweils an einem jeweiligen Längsende einen Anschlussbereich (3) aufweisen, - mit einem mit einem zugehörigen Anschlussbereich (3) dicht verbundenen Anschlussstück (4) mit einem Einlass (5), der quer zu einer Längsrichtung (7) des Flachrohrs (2) angeordnet ist und/oder einem Auslass (6), der ebenfalls quer zur Längsrichtung (7) des Flachrohrs (2) angeordnet ist, - wobei zwei benachbarte Anschlussstücke (4) über ihren Einlass (5) und Auslass (6) kommunizierend miteinander verbunden sind, - wobei in Längsrichtung (7) des Flachrohres (2) zwischen zwei Anschlussbereichen (3) ein Zwischenbereich (11) angeordnet ist, - wobei zumindest ein Anschlussbereich (3) zum Zwischenbereich (11) zumindest um einen ersten Winkel α abgewinkelt ist. Hierdurch kann ein damit ausgestattetes Photovoltaikmodul (19) einen besonders hohen Wirkungsgrad erreichen.[English]

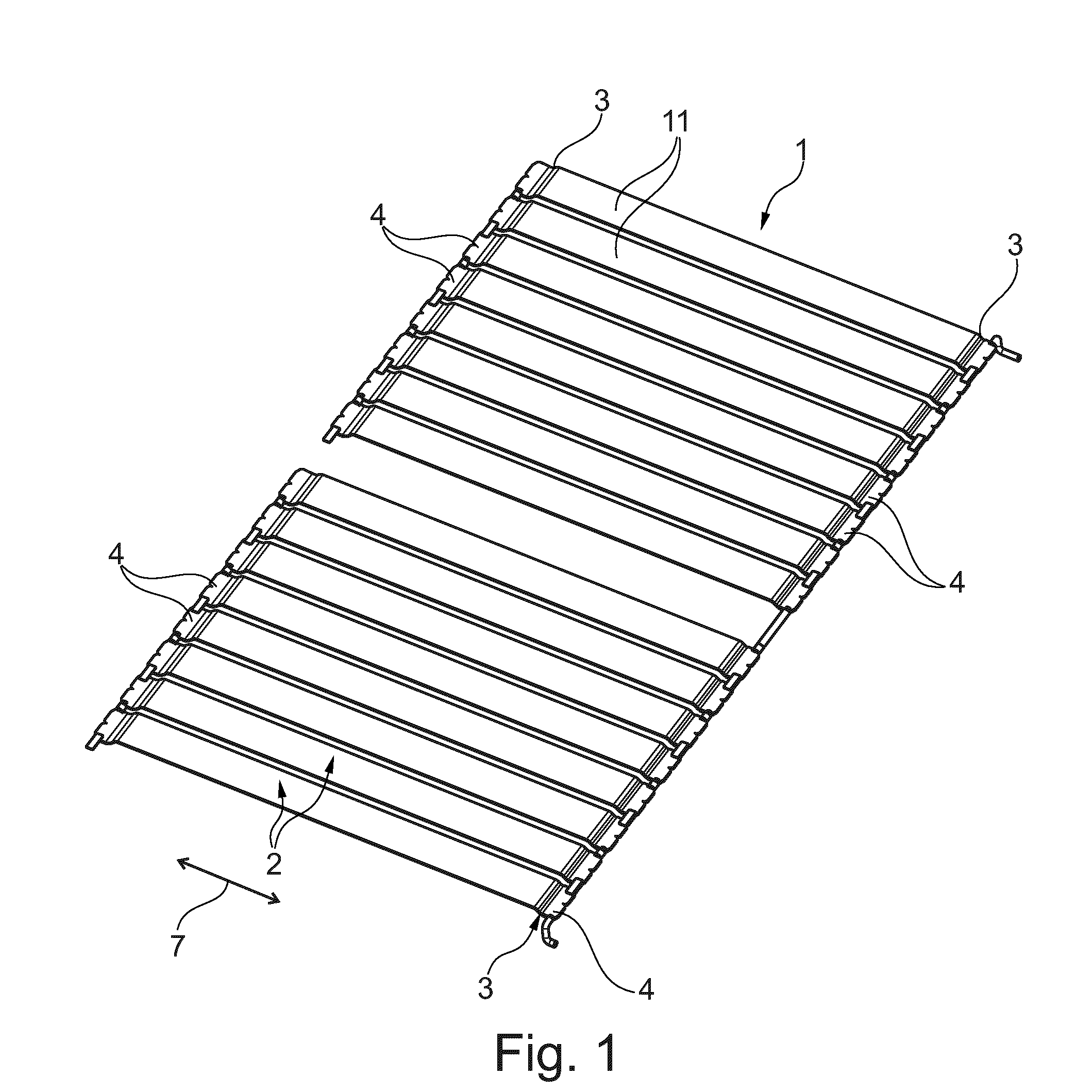

The invention relates to a heat exchanger module (1), - comprising at least two flat tubes (2) which extend at least approximately in parallel and each of which has a connection region (3) at a longitudinal end, - comprising a connection piece (4) which is tightly connected to an associated connection region (3) and has an inlet (5), which is arranged transversely to a longitudinal direction (7) of the flat tube (2), and/or an outlet (6), which is likewise arranged transversely to the longitudinal direction (7) of the flat tube (2), - wherein two adjacent connection pieces (4) are communicatively interconnected via their inlet (5) and outlet (6), - wherein an intermediate region (11) is arranged between two connection regions (3) in the longitudinal direction (7) of the flat tube (2), - wherein at least one connection region (3) is angled at least by a first angle α with respect to the intermediate region (11). As a result, a photovoltaic module (19) equipped therewith can achieve a particularly high degree of efficiency.[French]
L'invention concerne un module échangeur de chaleur (1) - comprenant au moins deux tubes plats (2) qui s'étendent au moins approximativement en parallèle, chacun présentant une région de liaison (3) à une extrémité longitudinale, - comprenant une pièce de liaison (4) qui est étroitement reliée à une région de liaison associée (3) et a une entrée (5) placée transversalement à un sens longitudinal (7) du tube plat (2), et/ou une sortie (6) également placée transversalement au sens longitudinal (7) du tube plat (2), - deux pièces de liaison adjacentes (4) étant interconnectées en communication par l'intermédiaire de leur entrée (5) et de leur sortie (6), - une région intermédiaire (11) étant placée entre deux régions de liaison (3) dans le sens longitudinal (7) du tube plat (2), - au moins une région de liaison (3) étant inclinée au moins d'un premier angle α par rapport à la région intermédiaire (11). Par conséquent, un module photovoltaïque (19) équipé de celui-ci peut atteindre un degré d'efficacité particulièrement élevé.
