WO2025218977 - SENSORHALTEVORRICHTUNG, SENSOREINHEIT SOWIE SCHWINGUNGSDÄMPFERVORRICHTUNG
National phase entry is expected:
Publication Number
WO/2025/218977
Publication Date
23.10.2025
International Application No.
PCT/EP2025/056842
International Filing Date
13.03.2025
Title **
[German]
SENSORHALTEVORRICHTUNG, SENSOREINHEIT SOWIE SCHWINGUNGSDÄMPFERVORRICHTUNG
[English]
SENSOR HOLDING MEANS, SENSOR UNIT AND VIBRATION DAMPING DEVICE
[French]
MOYEN DE MAINTIEN DE CAPTEUR, UNITÉ DE CAPTEUR ET DISPOSITIF D'AMORTISSEMENT DE VIBRATIONS
Applicants **
ZF FRIEDRICHSHAFEN AG
Inventors
NOWOTKA, Thomas
MEDER, Alexander
FURCHER, Leon
MAI, Marco
Priority Data
102024203576.9
18.04.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2026 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2154 | |
| South Korea | Filing, Examination, Granting | 2066 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,093
Contact Us
Abstract[German]

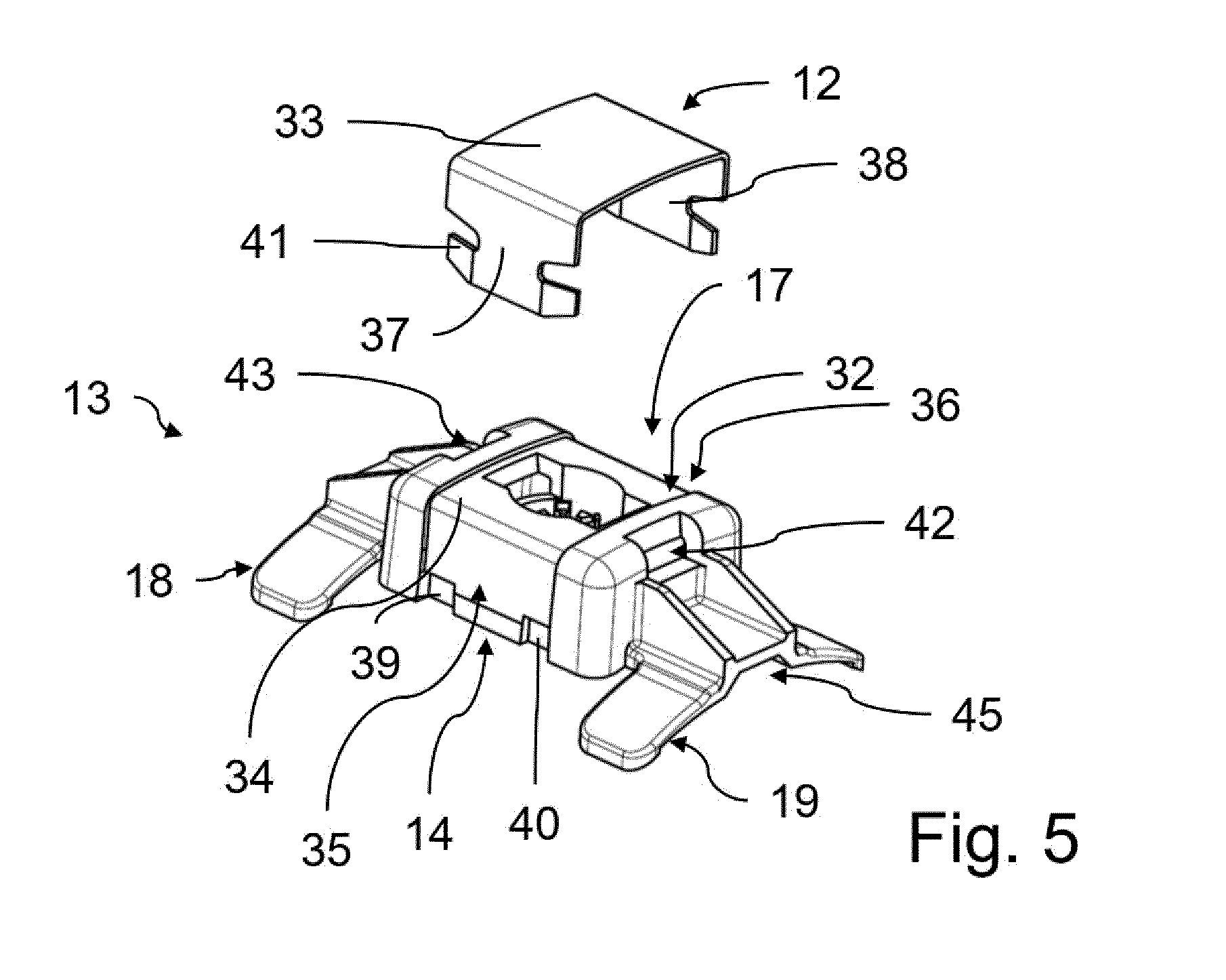

Die Erfindung betrifft eine Sensorhaltevorrichtung (13), welche für eine Halterung eines Sensorelements an einem Dämpferrohr in einer Positionserfassungseinrichtung einer Schwingungsdämpfervorrichtung vorgesehen ist, umfassend einen Aufnahmeabschnitt (17), welcher einer verliersicheren Befestigung des Sensorelements dient. An einer Innenseite (21), mit welcher die Sensorhaltevorrichtung (13) bei Anordnung in der Schwingungsdämpfervorrichtung dem Dämpferrohr zugewandt liegt, ist zudem ein Befestigungsabschnitt (14) vorgesehen, welcher genau eine Aufnahmeöffnung definiert und für eine Befestigung der Sensorhaltevorrichtung an dem Dämpferrohr vorgesehen ist, wozu die Aufnahmeöffnung des Befestigungsabschnitts (14) auf der Innenseite (21) mündet und für eine von der Innenseite (21) her erfolgende Einführung eines am Dämpferrohr festgelegten Befestigungsmittels ausgestaltet ist. Ferner ist die Aufnahmeöffnung des Befestigungsabschnitts (14) durch den Aufnahmeabschnitt (17) zu einer Außenseite (24) hin, welche entgegengesetzt zu der Innenseite (21) liegt, mit einem Aufnahmebereich (32) überdeckt, in welchem das Sensorelement bei der Befestigung an dem Aufnahmeabschnitt (17) anzuordnen ist.[English]
The invention relates to a sensor holding means (13) which is provided for holding a sensor element on a damper tube in a position detection device of a vibration damping device, comprising a receiving portion (17) which is used to captively fasten the sensor element. On an inner face (21) with which the sensor holding means (13) faces the damper tube when arranged in the vibration damping device, a fastening portion (14) is additionally provided, which defines precisely one receiving opening and is provided for fastening the sensor holding means to the damper tube, for which purpose the receiving opening of the fastening portion (14) opens out on the inner face (21) and is designed for introducing, from the inner face (21), a fastening means secured to the damper tube. Furthermore, towards an outer side (24) lying opposite the inner side (21), the receiving opening in the fastening portion (14) is covered by a receiving region (32) of the receiving portion (17), in which region the sensor element is intended to be disposed when it is fastened to the receiving portion (17).[French]
L'invention concerne un moyen de maintien de capteur (13) qui est prévu pour maintenir un élément capteur sur un tube amortisseur dans un dispositif de détection de position d'un dispositif d'amortissement de vibrations, comprenant une partie de réception (17) qui est utilisée pour fixer de manière captive l'élément capteur. Sur une face interne (21) avec laquelle le moyen de maintien de capteur (13) fait face au tube amortisseur lorsqu'il est disposé dans le dispositif d'amortissement de vibrations, une partie de fixation (14) est en outre prévue, qui définit précisément une ouverture de réception et est prévue pour fixer le moyen de maintien de capteur au tube amortisseur, pour lequel but, l'ouverture de réception de la partie de fixation (14) débouche sur la face interne (21) et est conçue pour introduire, à partir de la face interne (21), un moyen de fixation attaché au tube amortisseur. En outre, vers un côté externe (24) opposé au côté interne (21), l'ouverture de réception dans la partie de fixation (14) est recouverte par une région de réception (32) de la partie de réception (17), région dans laquelle l'élément capteur est destiné à être disposé lorsqu'il est fixé à la partie de réception (17).
