WO2025228567 - SENSORVORRICHTUNG UND VERFAHREN ZUM BESTIMMEN EINER EIGENFREQUENZ EINES FEDER-MASSE-SYSTEMS EINER SENSORVORRICHTUNG
National phase entry is expected:
Publication Number
WO/2025/228567
Publication Date
06.11.2025
International Application No.
PCT/EP2025/055932
International Filing Date
05.03.2025
Title **
[German]
SENSORVORRICHTUNG UND VERFAHREN ZUM BESTIMMEN EINER EIGENFREQUENZ EINES FEDER-MASSE-SYSTEMS EINER SENSORVORRICHTUNG
[English]
SENSOR DEVICE AND METHOD FOR DETERMINING A NATURAL FREQUENCY OF A SPRING-MASS SYSTEM OF A SENSOR DEVICE
[French]
DISPOSITIF CAPTEUR ET PROCÉDÉ DE DÉTERMINATION D'UNE FRÉQUENCE NATURELLE D'UN SYSTÈME MASSE-RESSORT D'UN DISPOSITIF CAPTEUR
Applicants **
ROBERT BOSCH GMBH
Inventors
MESSNER, Dominik
MUELLER, Juergen
Priority Data
102024204067.3
30.04.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1882 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2000 | |
| South Korea | Filing, Examination, Granting | 1754 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,483
Contact Us
Abstract[German]
Bei einem Verfahren zum Bestimmen einer Eigenfrequenz eines Feder-Masse-Systems einer Sensorvorrichtung werden mehrere Messungen durchgeführt, wobei eine Masse des Feder-Masse-Systems bei jeder Messung durch eine Auslenkkraft aus einer Ruhelage ausgelenkt wird und nach Abschalten der Auslenkkraft in die Ruhelage zurückkehrt. Ein jeweiliger zeitlicher Auslenkungsverlauf wird ermittelt, indem mit einer vorgegebenen Abtastrate Auslenkwerte der Masse zu entsprechenden Abtastzeitpunkten ermittelt werden. Bei dem jeweiligen Auslenkungsverlauf werden Auslenkwerte innerhalb eines nach dem Abschalten der Auslenkkraft liegenden Zeitbereichs ausgewählt. Ein gemittelter Auslenkungsverlauf wird anhand der Auslenkungsverläufe bei der Vielzahl von Messungen erzeugt. Die Eigenfrequenz des Feder-Masse-Systems wird anhand des gemittelten Auslenkungsverlaufs ermittelt.[English]

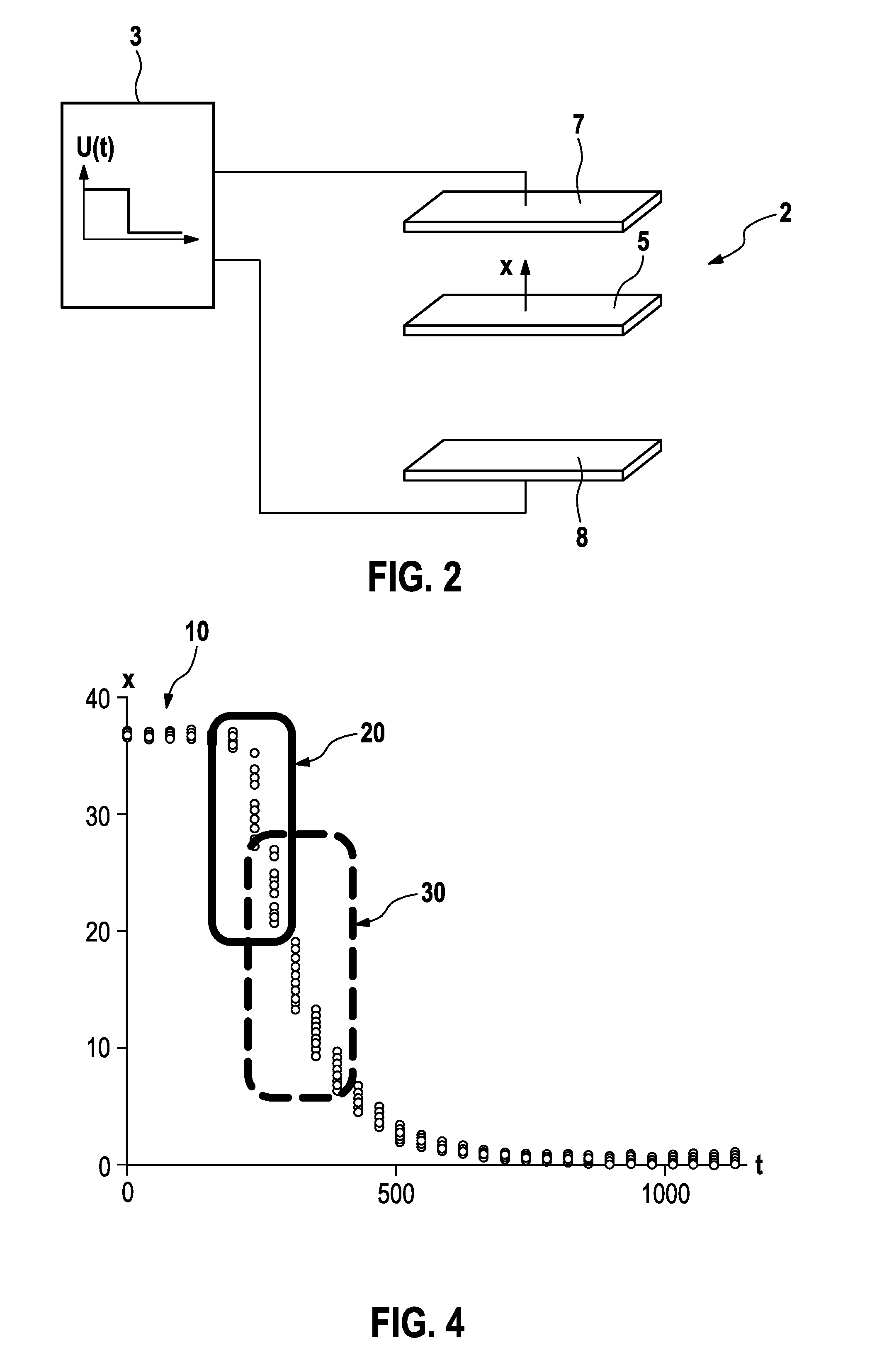

In a method for determining a natural frequency of a spring-mass system of a sensor device, a plurality of measurements are taken, wherein a mass of the spring-mass system is deflected out of a rest position by a deflection force during each measurement and returns to the rest position after the deflection force has been switched off. A respective deflection curve over time is ascertained by ascertaining deflection values of the mass at corresponding sampling times at a specified sampling rate. For each deflection curve, deflection values are selected within a time period after the deflection force has been switched off. An averaged deflection curve is generated on the basis of the deflection curves for the plurality of measurements. The natural frequency of the spring-mass system is ascertained on the basis of the averaged deflection curve.[French]
Dans un procédé de détermination d'une fréquence naturelle d'un système masse-ressort d'un dispositif capteur, une pluralité de mesures sont prises. Une masse du système masse-ressort est déviée hors d'une position de repos par une force de déviation pendant chaque mesure et revient à la position de repos après que la force de déviation a été coupée. Une courbe de déviation respective dans le temps est déterminée par détermination de valeurs de déviation de la masse à des temps d'échantillonnage correspondant à un taux d'échantillonnage spécifié. Pour chaque courbe de déviation, des valeurs de déviation sont sélectionnées dans une période de temps après que la force de déviation a été coupée. Une courbe de déviation moyenne est générée sur la base des courbes de déviation pour la pluralité de mesures. La fréquence naturelle du système masse-ressort est déterminée sur la base de la courbe de déviation moyenne.
