WO2025186066 - VERFAHREN ZUR UMWANDLUNG EINER DATENRATE UND DATENRATENUMWANDLUNGSEINHEIT
National phase entry is expected:
Publication Number
WO/2025/186066
Publication Date
11.09.2025
International Application No.
PCT/EP2025/055126
International Filing Date
26.02.2025
Title **
[German]
VERFAHREN ZUR UMWANDLUNG EINER DATENRATE UND DATENRATENUMWANDLUNGSEINHEIT
[English]
DATA RATE CONVERSION METHOD AND DATA RATE CONVERSION UNIT
[French]
PROCÉDÉ DE CONVERSION D'UN DÉBIT DE DONNÉES ET UNITÉ DE CONVERSION DE DÉBIT DE DONNÉES
Applicants **
ROBERT BOSCH GMBH
Inventors
JEMILI, Amin
BECKER, Steffen
Priority Data
102024201975.5
04.03.2024
DE
102024206900.0
23.07.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1935 | |
| EPO | Filing, Examination, Granting | 8113 | |
| Japan | Filing, Examination, Granting | 1998 | |
| South Korea | Filing, Examination, Granting | 1790 | |
| USA | Filing, Examination, Granting | 5340 |
Total:
19,176
Contact Us
Abstract[German]
Die Erfindung betrifft ein Verfahren zum Umsetzen einer Datenrate von einer Eingangsdatenrate zu einer vordefinierten Ausgangsdatenrate mit den Schritten: Erzeugen einer Zwischenfrequenz in Abhängigkeit eines Vielfachen einer Ausgangsdatenrate, Konstantes Halten (100) von Eingangssamples auf einer Eingangsdatenrate für eine Periode der Zwischenfrequenz, Abtasten (200) der Eingangssamples mit der Zwischenfrequenz, wobei ein Zwischensignal erzeugt wird, Filtern (300) des Zwischensignals, wobei das Filter ausgebildet ist, Vielfache der Ausgangsdatenrate zu unterdrücken und zwischen den Vielfachen der Ausgangsdatenrate eine kleinere Unterdrückung als für die Vielfache der Ausgangsdatenrate aufweist, Bestimmen von Filterkoeffizienten (h(0), h(1), h(2)) bei denen Samples auf der Zwischenfrequenz ungleich null sind mittels einer Phasenregelschleife, wobei ein Ausgangstakt mit einem Systemtakt, der ein Vielfaches der Eingangsdatenrate ist, synchronisiert und als Eingangssignal für die Phasenregelschleife genutzt, und Heruntertakten (400) des gefilterten Zwischensignals auf die Ausgangsdatenrate.[English]

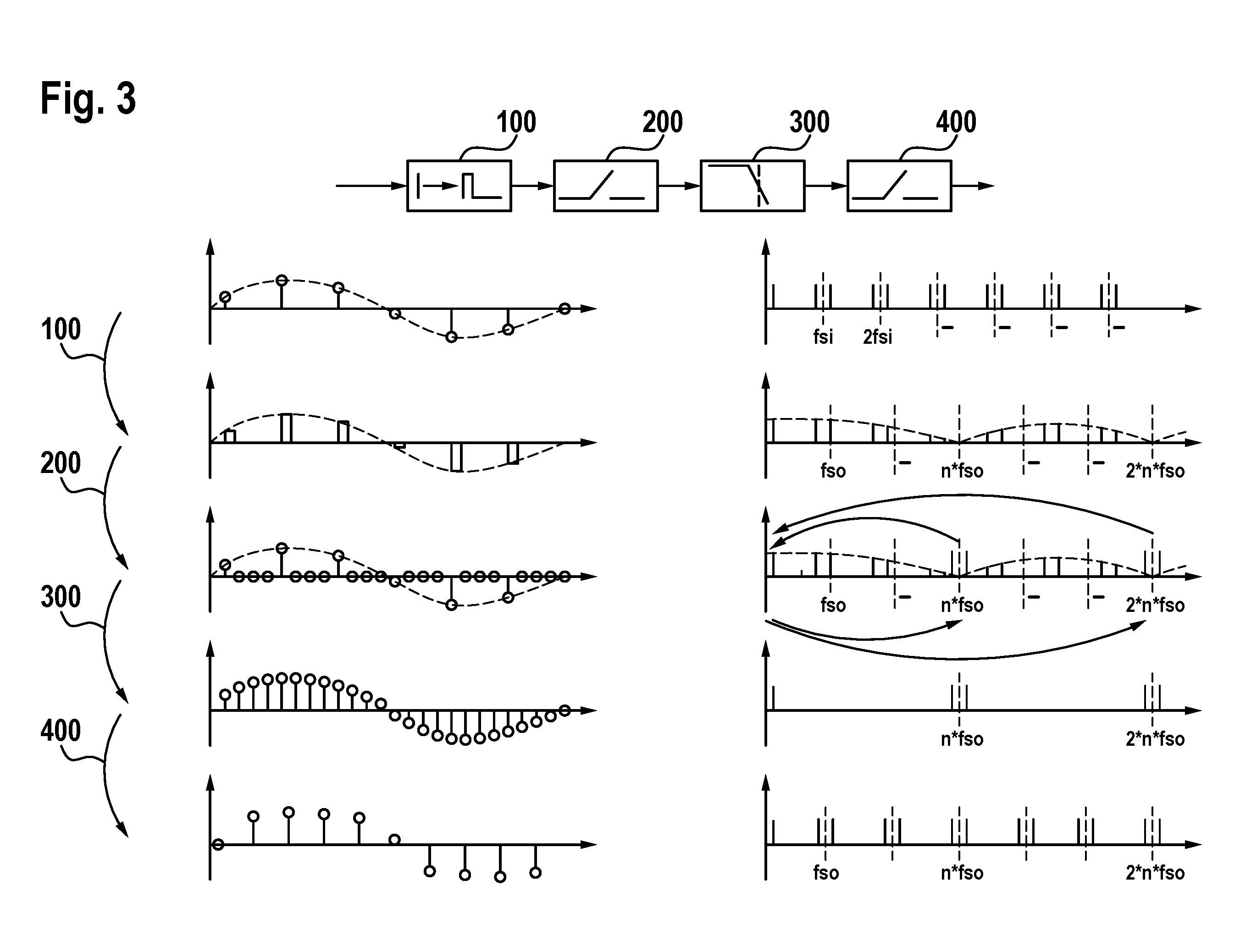

The invention relates to a method for converting a data rate from an input data rate into a predefined output data rate, comprising the steps of: generating an intermediate frequency depending on a multiple of an output data rate; constantly keeping (100) input samples at an input data rate for a period of the intermediate frequency; sampling (200) the input samples at the intermediate frequency, wherein an intermediate signal is generated; filtering (300) the intermediate signal, wherein the filter is designed to suppress multiples of the output data rate and has a smaller suppression between the multiples of the output data rate than for the multiples of the output data rate; determining filter coefficients (h(0), h(1), h(2)) for which samples on the intermediate frequency are not equal to zero by means of a phase-locked loop, wherein an output clock is synchronised with a system clock, which is a multiple of the input data rate, and is used as an input signal for the phase-locked loop; and down-clocking (400) the filtered intermediate signal to the output data rate.[French]
L'invention concerne un procédé permettant de convertir un débit de données, d'un débit de données d'entrée à un débit de données de sortie prédéfini, ledit procédé comprenant les étapes suivantes consistant à : générer une fréquence intermédiaire en fonction d'un multiple d'un débit de données de sortie, maintenir de manière constante (100) des échantillons d'entrée à un débit de données d'entrée pour une période de la fréquence intermédiaire, échantillonner (200) les échantillons d'entrée à la fréquence intermédiaire, un signal intermédiaire étant généré, filtrer (300) le signal intermédiaire, le filtre étant conçu de manière à supprimer des multiples du débit de données de sortie et présentant entre les multiples du débit de données de sortie une suppression moins importante que pour les multiples du débit de données de sortie, déterminer au moyen d’une boucle à verrouillage de phase des coefficients de filtrage (h(0), h(1), h(2)) auxquels des échantillons sont différents de zéro à la fréquence intermédiaire, une cadence de sortie étant synchronisée avec une cadence système qui est un multiple du débit de données d’entrée et étant utilisée comme signal d'entrée pour la boucle à verrouillage de phase, et abaisser la cadence (400) du signal intermédiaire filtré au débit de données de sortie.
