WO2025176495 - ELEKTRONIKEINHEIT
National phase entry is expected:
Publication Number
WO/2025/176495
Publication Date
28.08.2025
International Application No.
PCT/EP2025/053418
International Filing Date
10.02.2025
Title **
[German]
ELEKTRONIKEINHEIT
[English]
ELECTRONIC UNIT
[French]
UNITÉ ÉLECTRONIQUE
Applicants **
ROBERT BOSCH GMBH
Inventors
STAMER, Fabian
Priority Data
102024201484.2
19.02.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 1911 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2030 | |
| South Korea | Filing, Examination, Granting | 1816 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
18,604
Contact Us
Abstract[German]
Die vorliegende Erfindung betrifft Elektronikeinheit (10) aufweisend: eine Gehäuseeinheit (12), eine erste Elektronikkomponente (14), wobei die Gehäuseeinheit (12) zumindest einen Kanal (16) aufweist, wobei der Kanal (16) mit einem Kühlsystem (18) verbindbar, wobei die erste Elektronikkomponente (14) zumindest teilweise an einer Wand (20) des Kanals (16) anliegt, sodass eine Wärmeenergie ausgehend von der ersten Elektronikkomponente (14) an einem Kühlmedium im Kanal (16) abgeleitet wird, wobei die erste Elektronikkomponente (14) eine erste Außenkontur (22) aufweist, wobei die Wand (20) des Kanals (16) eine erste Kontur (24) aufweist, wobei die erste Außenkontur (22) und die erste Kontur (24) zumindest teilweise im Wesentlichen gleich sind.[English]

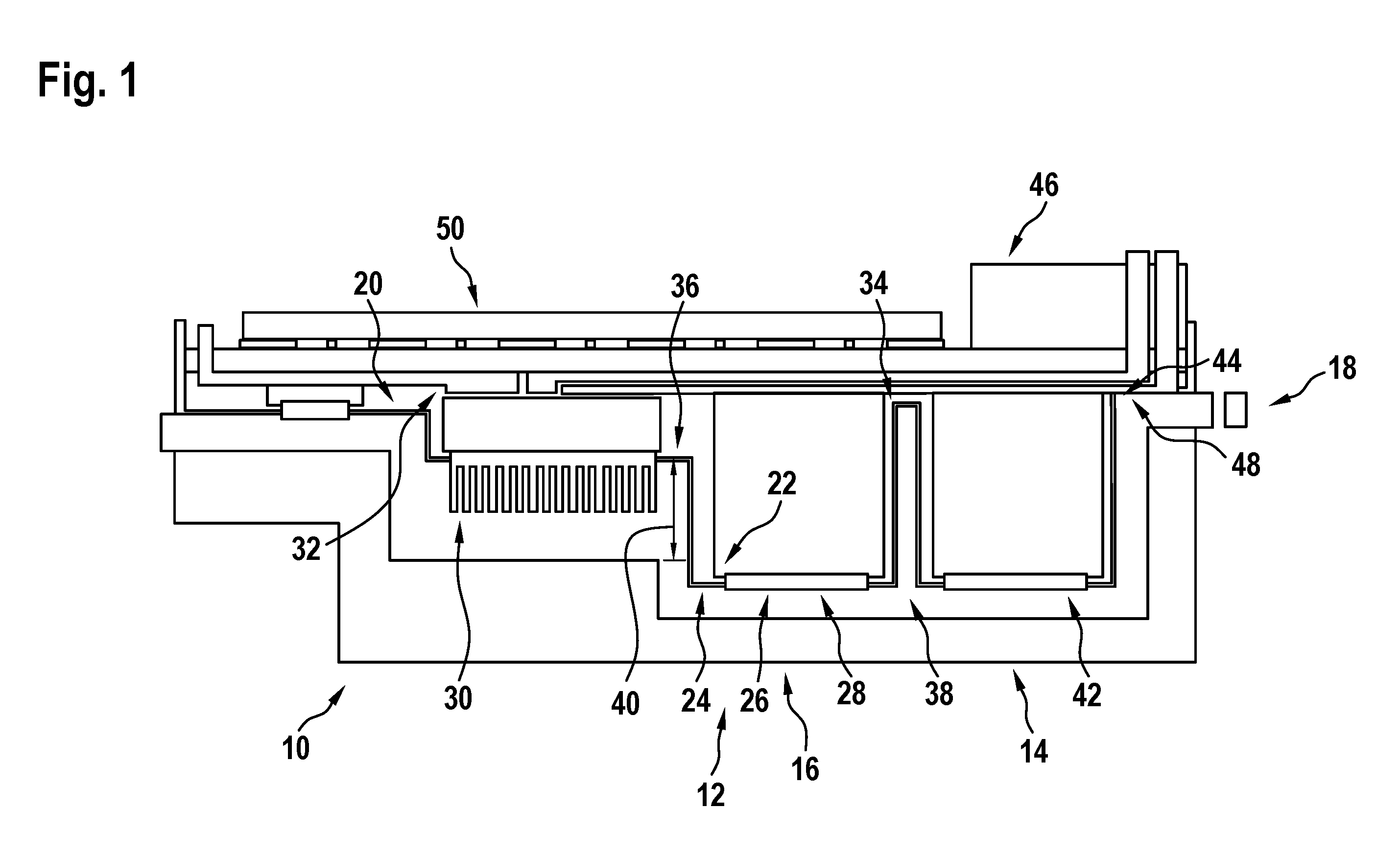

The present invention relates to an electronic unit (10) having: a housing unit (12), a first electronic component (14), the housing unit (12) having at least one channel (16), the channel (16) being able to be connected to a cooling system (18), at least part of the first electronic component (14) bearing against a wall (20) of the channel (16) such that thermal energy originating from the first electronic component (14) is dissipated on a cooling medium in the channel (16), the first electronic component (14) having a first outer contour (22), the wall (20) of the channel (16) having a first contour (24), at least part of the first outer contour (22) and of the first contour (24) being substantially identical.[French]
La présente invention concerne une unité électronique (10) comprenant : une unité de boîtier (12), un premier composant électronique (14), l'unité de boîtier (12) présentant au moins un canal (16), le canal (16) pouvant être relié à un système de refroidissement (18), le premier composant électronique (14) étant au moins en partie en contact avec une paroi (20) du canal (16), de sorte qu'une énergie thermique provenant du premier composant électronique (14) est transmise à un fluide de refroidissement dans le canal (16), le premier composant électronique (14) présentant un premier contour extérieur (22), la paroi (20) du canal (16) présentant un premier contour (24), le premier contour extérieur (22) et le premier contour (24) étant au moins en partie sensiblement identiques.
