WO2025168543 - MEHRBAND-SCHLEIFEN-ANTENNE FÜR WIFI 6E
National phase entry is expected:
Publication Number
WO/2025/168543
Publication Date
14.08.2025
International Application No.
PCT/EP2025/052784
International Filing Date
04.02.2025
Title **
[German]
MEHRBAND-SCHLEIFEN-ANTENNE FÜR WIFI 6E
[English]
MULTIBAND LOOP ANTENNA FOR WI-FI 6E
[French]
ANTENNE À CADRE MULTIBANDE POUR WI-FI 6E
Applicants **
BSH HAUSGERÄTE GMBH
Inventors
ELABYAD, Ibrahim
Priority Data
102024201095.2
07.02.2024
DE
Application details
| Total Number of Claims/PCT | * |
| Number of Independent Claims | * |
| Number of Priorities | * |
| Number of Multi-Dependent Claims | * |
| Number of Drawings | * |
| Pages for Publication | * |
| Number of Pages with Drawings | * |
| Pages of Specification | * |
| * | |
| Number of Office Actions | * |
| * | |
International Searching Authority |
EPO
* |
| Recordal of a Change of the Applicant's Name/Address |
Change of Applicant's Name and Address
* |
| Type of Assignment |
The Standard Agent's Assignment
* |
| Applicant's Legal Status |
Legal Entity
* |
| * | |
| * | |
| * | |
| * | |
| * | |
| Entry into National Phase under |
Chapter I
* |
| Patent Delivery |
Send the Letters Patent by Courier
* |
| Translation |
|
* The data is based on automatic recognition. Please verify and amend if necessary.
** IP-Coster compiles data from publicly available sources. If this data includes your personal information, you can contact us to request its removal.
Quotation for National Phase entry
| Country | Stages | Total | |
|---|---|---|---|
| China | Filing, Examination, Granting | 2026 | |
| EPO | Filing, Examination, Granting | 8107 | |
| Japan | Filing, Examination, Granting | 2154 | |
| South Korea | Filing, Examination, Granting | 2066 | |
| USA | Filing, Examination, Granting | 4740 |
Total:
19,093
Contact Us
Abstract[German]
Es wird eine Mehrband-Schleifen-Antenne (100) beschrieben, die eine erste, elektrisch leitende, L-förmige Teilstruktur (110) auf einer ersten Schicht (151) einer Leiterplatte (150) und eine zweite, elektrisch leitende, L-förmige Teilstruktur (120) auf der ersten Schicht (151) der Leiterplatte (150) aufweist, wobei die erste Teilstruktur (110) und die zweite Teilstruktur (120) in einem Kopplungsbereich (108) kapazitiv miteinander gekoppelt sind. Die Antenne (100) weist ferner einen elektrisch leitenden ersten Bezugsbereich (105) auf, wobei die erste Teilstruktur (110) und die zweite Teilstruktur (120) derart auf der ersten Schicht (151) der Leiterplatte (150) angeordnet sind, dass sie zusammen mit dem ersten Bezugsbereich (105) eine Schleife bilden. Des Weiteren umfasst die Antenne (100) eine Speiseleitung (115), die elektrisch leitend mit der zweiten Teilstruktur (120) gekoppelt ist.[English]

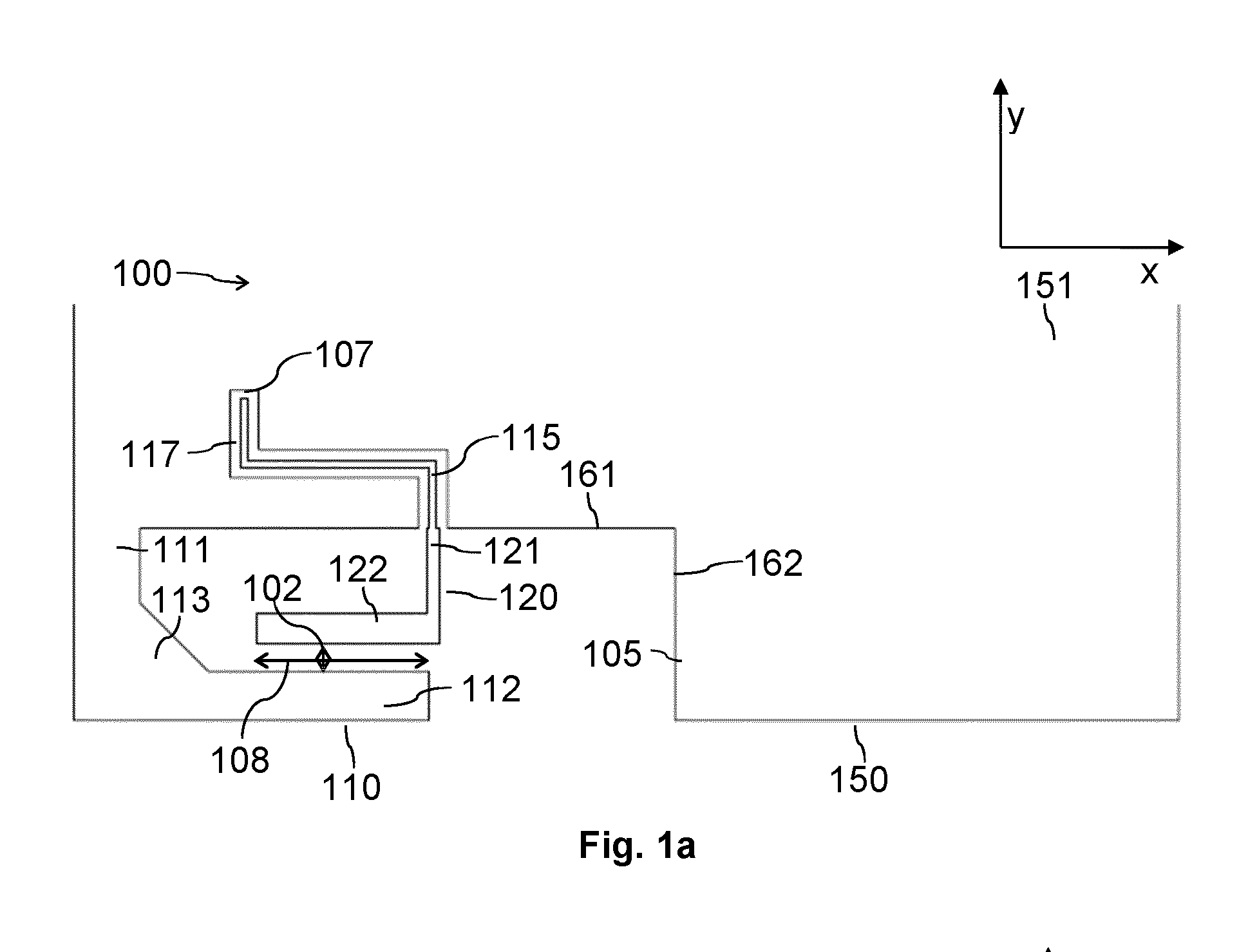

The invention relates to a multiband loop antenna (100) which comprises: a first, electrically conductive, L-shaped substructure (110) on a first layer (151) of a printed circuit board (150); and a second, electrically conductive, L-shaped substructure (120) on the first layer (151) of the printed circuit board (150), the first substructure (110) and the second substructure (120) being capacitively coupled to one another in a coupling region (108). The antenna (100) also comprises an electrically conductive first reference region (105), the first substructure (110) and the second substructure (120) being arranged on the first layer (151) of the printed circuit board (150) in such a way that they form a loop together with the first reference region (105). Furthermore, the antenna (100) comprises a feed line (115) which is electrically conductively coupled to the second substructure (120).[French]
L'invention se rapporte à une antenne à cadre multibande (100) qui comprend : une première sous-structure (110) électroconductrice en forme de L sur une première couche (151) d'une carte de circuit imprimé (150) ; et une seconde sous-structure (120) électroconductrice en forme de L sur la première couche (151) de la carte de circuit imprimé (150), la première sous-structure (110) et la seconde sous-structure (120) étant couplées de manière capacitive l'une à l'autre dans une région de couplage (108). L'antenne (100) comprend également une première région de référence électroconductrice (105), la première sous-structure (110) et la seconde sous-structure (120) étant agencées sur la première couche (151) de la carte de circuit imprimé (150) de telle sorte qu'elles forment une boucle avec la première région de référence (105). En outre, l'antenne (100) comprend une ligne d'alimentation (115) qui est couplée de manière électroconductrice à la seconde sous-structure (120).
